2 运动控制
273
模式 3：CW 顺圆弧 VBEM
1、指令概述
顺圆弧插补指令，按照设置的合成最大速度、起始速度以及终止速度运行。该指令只能在 BLOCK 功
能块中使用，具体用法见 2-2 节。
顺圆弧插补[CW]
16 位指令
-
32 位指令
CW
执行条件
上升/下降沿线圈触发
适用机型
XG1、XG2
固件要求
-
软件要求
-
2、操作数
操作数
作用
类型
S0
指定轴 1 的终点位置
双字，32 位
S1
指定轴 2 的终点位置
双字，32 位
S2
指定轴 1 的圆心位置（总是相对于起点坐标）
双字，32 位
S3
指定轴 2 的圆心位置（总是相对于起点坐标）
双字，32 位
S4
指定两轴起点处的起点速度
双字，32 位
S5
指定两轴终点处的终点速度
双字，32 位
S6
指定两轴运行最大速度
双字，32 位
D0
指定轴 1 的脉冲输出端口
位
D1
指定轴 2 的脉冲输出端口
位
3、适用软元件
*注：D 表示 D HD ；TD 表示 TD HTD；CD 表示 CD HCD HSCD HSD；DM 表示 DM DHM；
DS 表示 DS DHS；M 表示 M HM SM；S 表示 S HS； T 表示 T HT；C 表示 C HC。
4、参数设置
相关参数
设置
备注
终点位置
根据相对/绝对模式来确定终点位置
必须设置
圆心位置
根据起点位置和终点位置来确定圆心位置
必须设置
相对/绝对
相对：以上一个位置为参照；绝对：以原点为参照
必须设置
起点速度
从起点处开始的速度
必须设置
终点速度
从终点处结束的速度
必须设置
最大速度
指定两轴最大平稳运行速度
必须设置
轴 1 脉冲输出口
任意指定脉冲输出点
必须设置
轴 2 脉冲输出口
任意指定脉冲输出点
必须设置
轴 1 方向端口
任意指定空闲的输出点，在系统参数中设定
必须设置
操作数
系统
X
Y
M
*注
S
*注
T
*注
C
*注
Dn.m
D0~D1
●
位软
元件
操作数
系统
常数
模块
D
*注
FD
TD
*注
CD
*注
DX
DY
DM
*注
DS
*注
K /H
ID
QD
S0~S6
●
●
●
●
字软
元件
2 运动控制
274
轴 2 方向端口
任意指定空闲的输出点，在系统参数中设定
必须设置
脉冲单位
脉冲个数或当量模式均可，在轴 1 的系统参数中设定
必须设置
脉冲默认速度
在轴 1 的系统参数的第 2 套参数中指定
可不设置
加速时间
在轴 1 的系统参数的第 2 套参数中指定
可不设置
减速时间
在轴 1 的系统参数的第 2 套参数中指定
可不设置

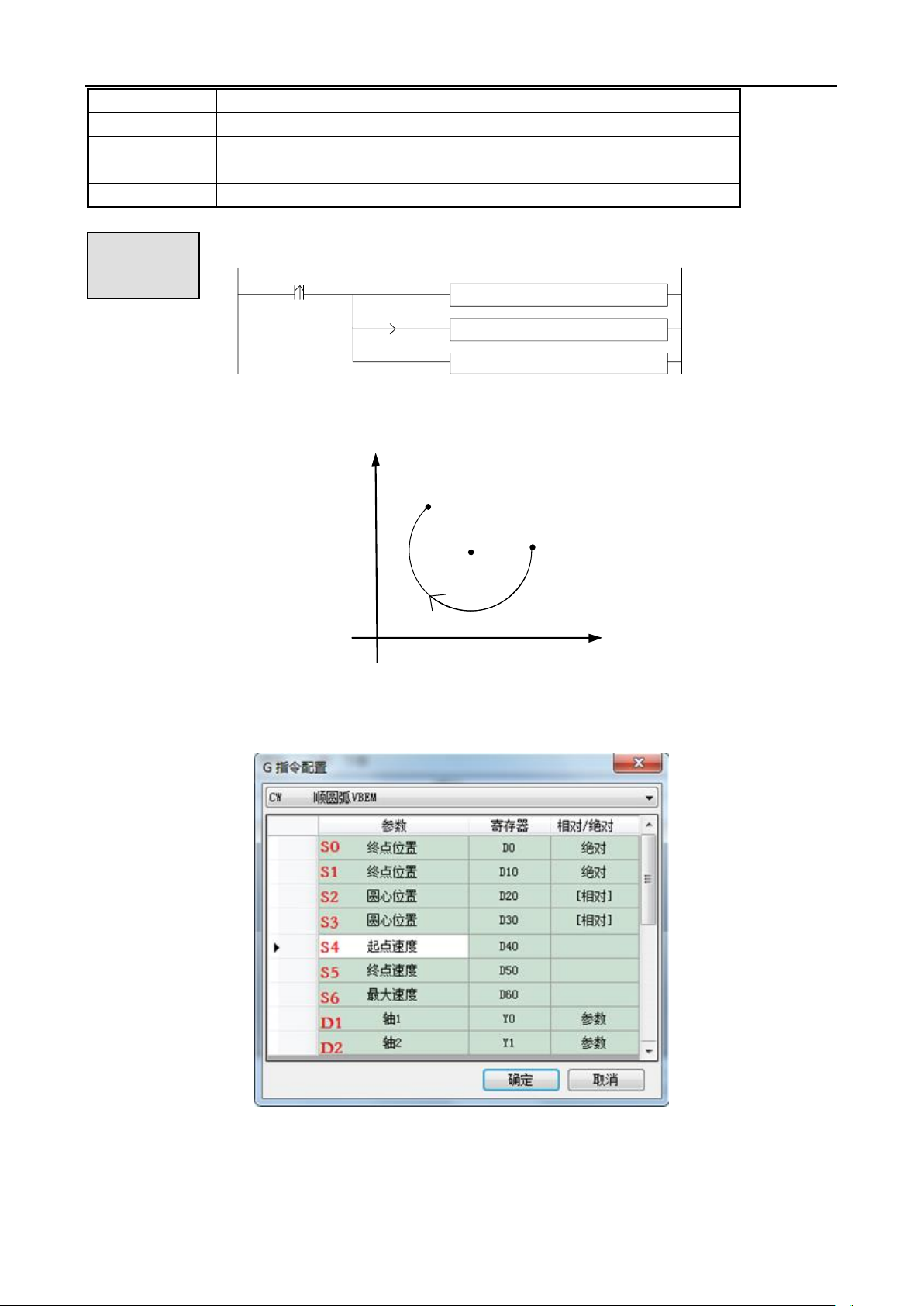

《指令形式》
SBLOCK 顺序功能块1
M0
SBLOCKE
G指令
当执行圆弧插补 CW 指令（模式三）时，两轴将会以设置的合成最大速度、起始速度以及终止速度运
行。如下图所示：
圆心
X轴
Y轴
0
当前位置
目标位置
圆心坐标
CW 顺圆弧插补
参数配置如下图所示：
双击“G 指令”，弹出“CW 顺圆弧 VBEM”指令的配置面板，设置如下图：
指令配置图
功能和动作
2 运动控制
275
Y0 轴系统参数设置图（1）
Y0 轴系统参数设置图（2）
Y1 轴系统参数设置图
如图，D0 指定轴 1 的终点位置，D10 指定轴 2 的终点位置，D20 指定轴 1 的圆心位置，D30 指定轴 2
的圆心位置，D40 指定起点速度，D50 指定终点速度，D60 指定最大速度。
Y0 为轴 1 的脉冲输出端口，Y1 为轴 2 的脉冲输出端口，其他可选端口见 2-3 节。
