1 脉冲输出
192

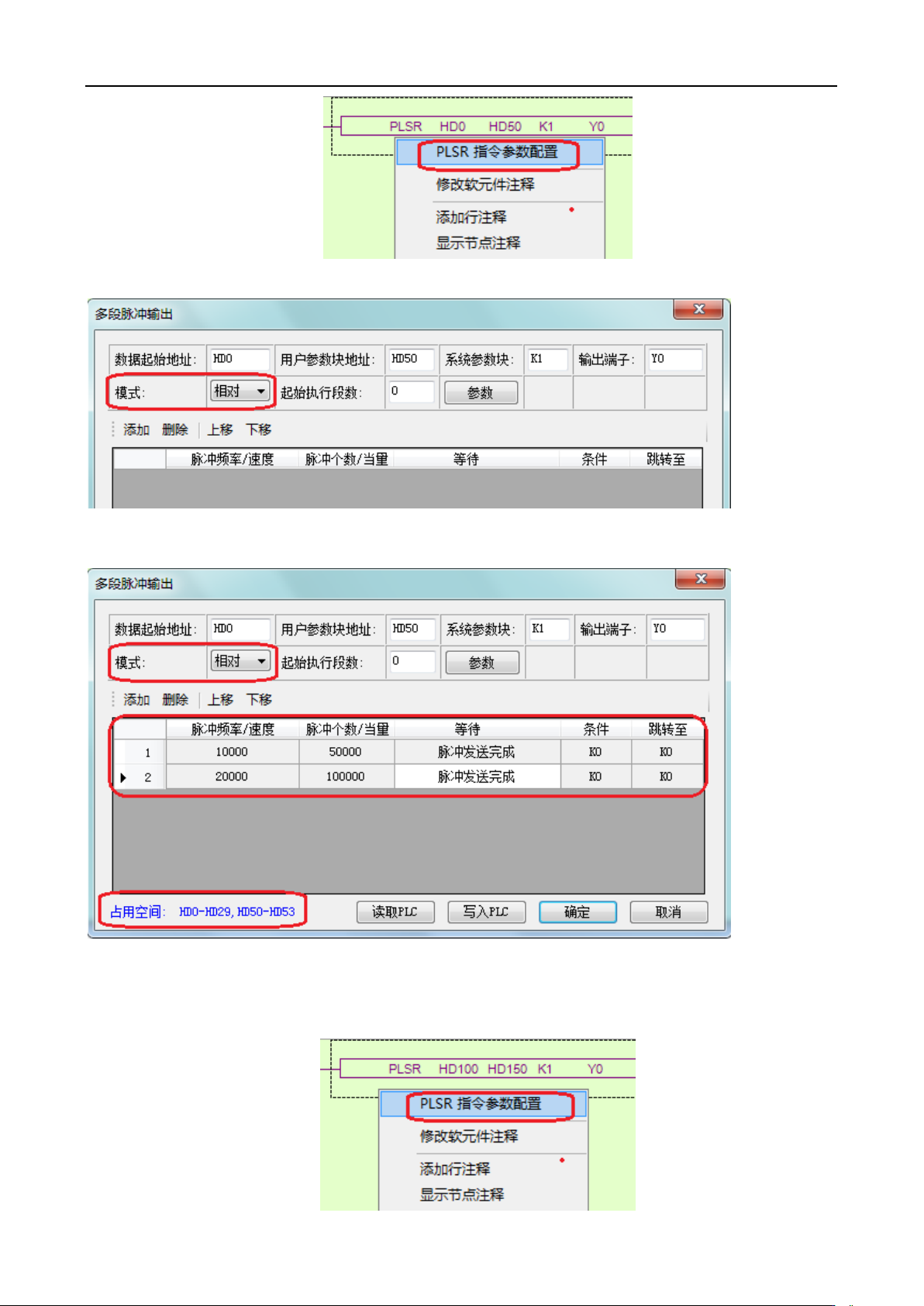

在打开的多段脉冲输出配置表中，选择“模式”为“相对”（默认为“相对”），如下图所示：
选择好模式后，点击配置界面中的“添加”按钮，添加正转的两段连续脉冲参数；配置好后点击“写
入 PLC”按钮，将设定的脉冲参数写入 PLC 中，如下图所示：
注意：请注意“占用空间”显示的实时占用寄存器的范围是多少，由于 PLSR 脉冲指令给定的脉冲参
数数据起始地址范围为 HD0~HD29，系统参数块地址范围为 HD50~HD53，所以实时占用的寄存器地址都
没有超出范围；如果超出范围会导致脉冲发送错误！
然后在反转定位指令 PLSR 上鼠标右击，跳出如下选项，选择第一个“PLSR 指令参数配置”：
1 脉冲输出
193

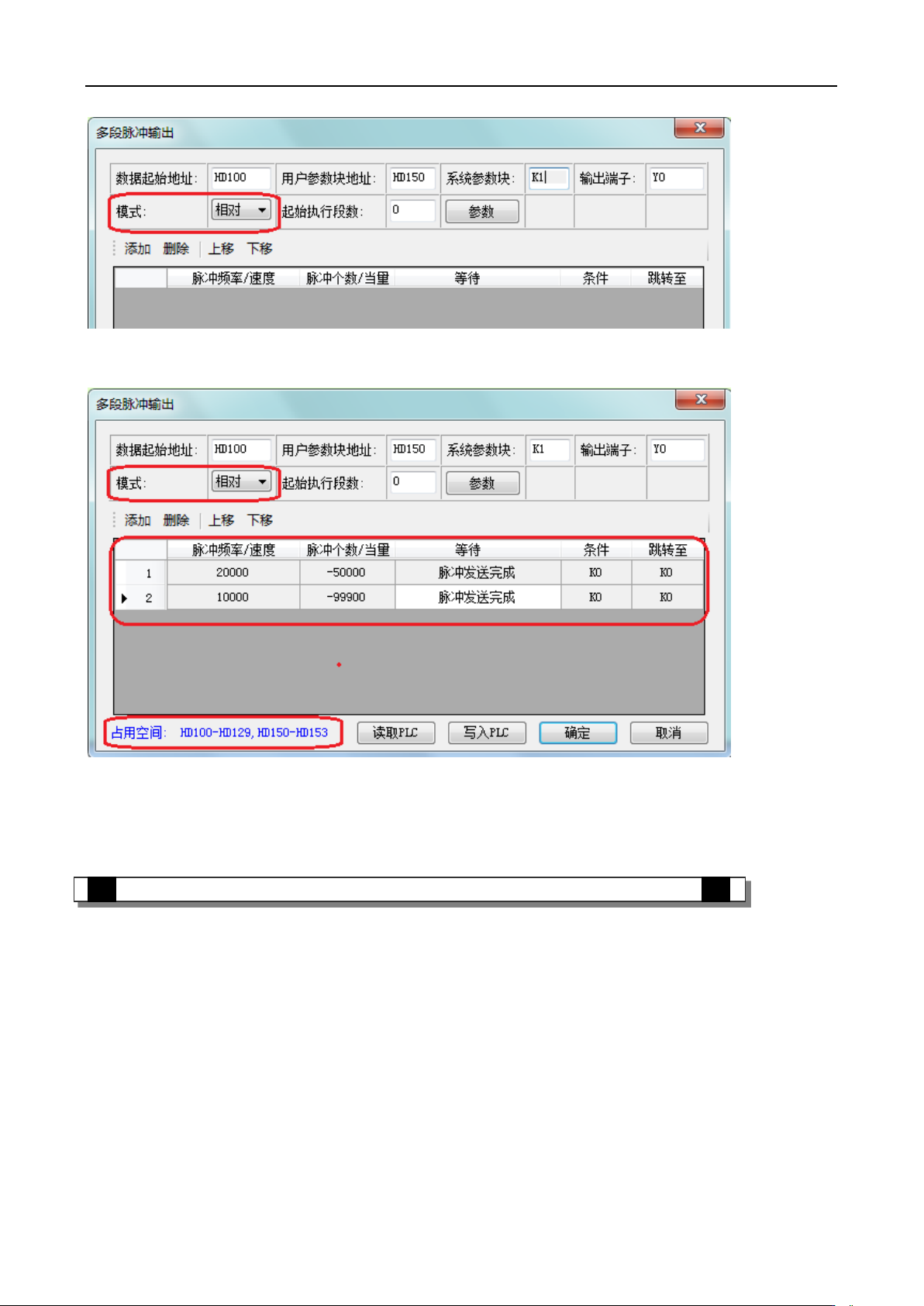

在打开的多段脉冲输出配置表中，选择“模式”为“相对”（默认为“相对”），如下图所示：
选择好模式后，点击配置界面中的“添加”按钮，添加正转的两段连续脉冲参数；配置好后点击“写
入 PLC”按钮，将设定的脉冲参数写入 PLC 中，如下图所示：
注意：请注意“占用空间”显示的实时占用寄存器的范围是多少，由于 PLSR 脉冲指令给定的脉冲参
数数据起始地址范围为 HD100~HD129，系统参数块地址范围为 HD150~HD153，所以实时占用的寄存器
地址都没有超出范围；如果超出范围会导致脉冲发送错误！
下载完程序后，将 PLC 断电再重新上电即可。
正限位（X10001）与负限位（X10002）在 ZRN、PLSF、DRVI、DRVA 指令执行过程中将会起作用。
1-5-5．正反转多段流程样例程序【PLSF、PLSR、ZRN】
1 脉冲输出
194
例 1：根据下图运行，采用多段绝对模式定位方式进行定位。
10000Hz
500Hz
原点
20000Hz
(150000,0)
500Hz
10000Hz
加减速时间
200ms
(100,0)
(0,0)
加减速时间
200ms
500Hz
(50000,0)
20000Hz
(100000,0)
首先，编写梯形图程序，如下：
X4
SM1000
S0 SM1000
原点回
归控制
PULSE_1正
在发出脉冲
标志
PULSE_1正
在发出脉冲
标志
( S )
S0
机械回原点
STL S0
机械回原点
S0
ZRN K1 Y0
机械回原点
( R )
S0
机械回原点
STLE
X6 SM1000 X5
M100
点动后
退控制
PULSE_1正
在发出脉冲
标志
点动前
进控制
点动前进
运行中
( )
M100
点动前进运行中
( S )
S10
点动前进控制
STL S10
S10 M100
PLSF K10000 K1 Y0
点动前进控制
点动前进
控制
点动前进运行中
SM1000
( R )
S10
PULSE_1正
在发出脉冲
标志
STLE
//机械回原点指令（选用第一
套系统参数块参数）
//点动前进控制（选用第一套
系统参数块参数）
