1 脉冲输出
35
向左移动脉冲段
t
0
f
齿轮负向间隙补偿
频率
【注】：
※1：只有当前脉冲段与上一脉冲段脉冲方向相反时才会执行齿轮间隙负向补偿。
※2：目前齿轮间隙负向补偿与向左（反向）移动脉冲段只能分两段脉冲发送，不可以两端脉冲合为一段发
送。
※3：齿轮间隙负向补偿的脉冲不会累计到相应段的脉冲累计寄存器（例如Y0脉冲输出端口的HSD0）里面。
※4：只适用于DRVI、DRVA、PLSR指令。
※5：设定的齿轮间隙负向补偿量单位由公共参数设定的脉冲单位决定。
（十二）脉冲公共参数——电气原点位置
此参数功能暂时无法使用，无需修改。
（十三）脉冲公共参数——信号端子开关状态设置
【信号端子开关状态设置】： 指一些信号采集端子状态的设置，可以根据客户现场的需要，将对应的
信号端子设置为常开或者常闭端子。需要设置的信号端子主要包括原点开关状态设置、Z相开关状态设置、
正极限开关状态设置以及负极限开关状态设置。
信号端子开关状态设置参数配置表如下：
【常开】：是指机械原点开关在回机械原点时一直处于常开（OFF）状态，只有当回机械原点时才会触
碰机械原点开关使之置ON。
【常闭】：是指机械原点开关在回机械原点时一直处于常闭（ON）状态，只有当回机械原点时才会触
碰机械原点开关使之置OFF。
（十四）脉冲公共参数——原点信号端子设定
【原点信号端子设定】：是指回机械原点时机械原点开关所接PLC的输入点，参数配置表如下：
1 脉冲输出
36
【注】：
※1：输入点的选择请勿超出PLC本体实际输入点。
※2：只适用于机械回原点指令ZRN。
※3：原点信号端子可以选择PLC本体上所有的输入点；但是如果选择的输入点为PLC上的外部中断端子，
则回机械原点的过程中都会按照中断进行处理，从而可以进一步的提高回机械原点的精度（如果使用Z相回原点
则无影响）；而选择的输入点为非PLC本体上的外部中断端子，会机械原点的过程中则会受到PLC扫描周期的影
响（如果使用Z相回原点则无影响）。
※4：详细外部中断端子请参考本手册附录4。

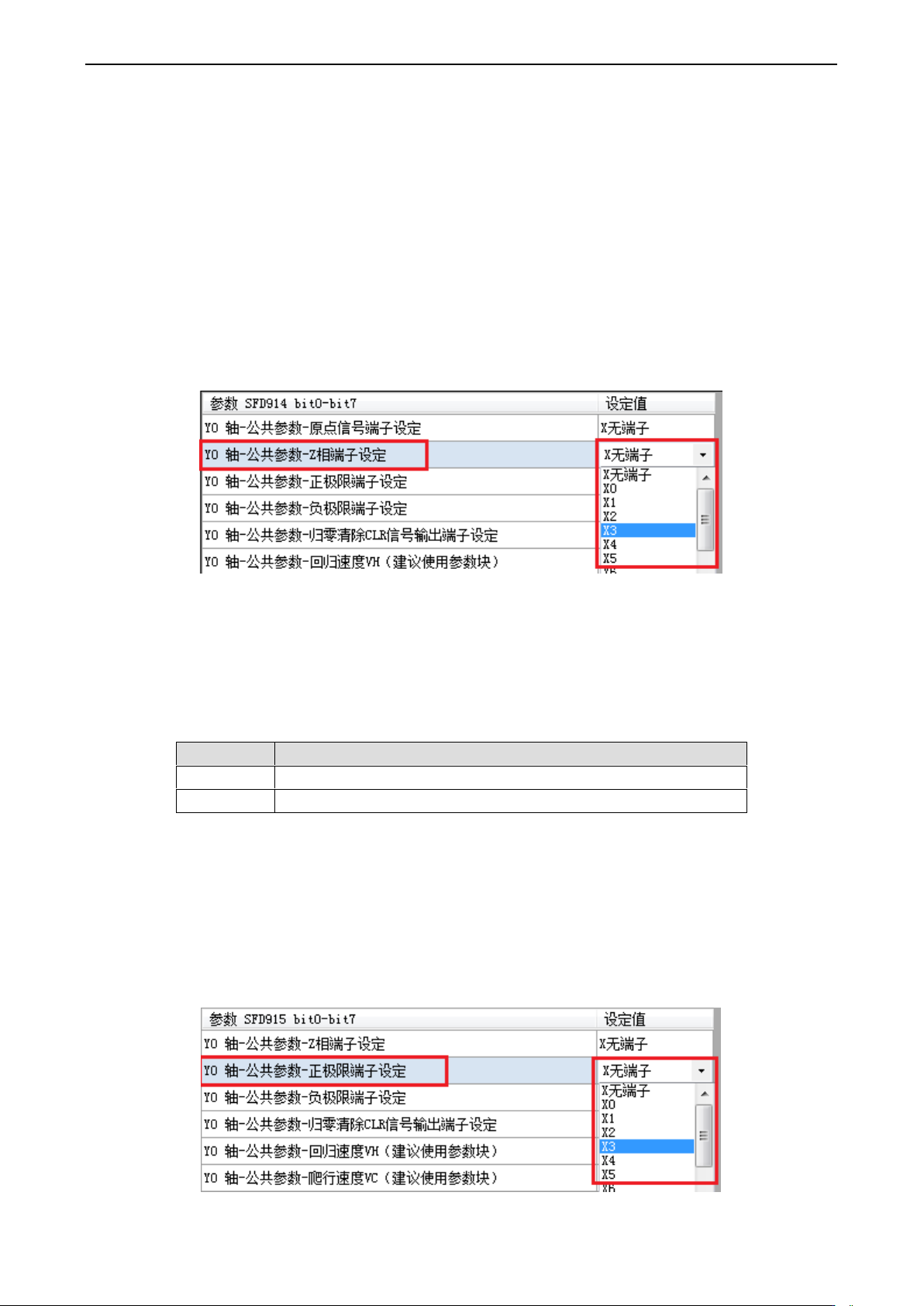

（十五）脉冲公共参数——Z 相端子设定
【Z相端子设定】：是指回机械原点时，以加速时间之斜率做低速反向慢行，直至达到原点爬行速度，
当离开原点信号的瞬间，开始对Z相输入信号进行计数，这个Z相计数输入端子可在此进行设置。参数配置
表如下：
【注】：
※1：只适用于机械回原点指令ZRN。
※2：Z相端子设定可以选择PLC本体上的高速计数输入点和外部中断输入点；由于伺服驱动器输出的Z相信
号脉宽较窄，普通的输入点带有10ms的滤波时间，所以建议通过带有高速光耦输入部分外部中断的方式来捕捉
Z相信号。选择高速计数输入点时，Z相速度不得高于接收频率最大值；选择普通外部中断输入点时，速度不得
高于10KHz；如果选择其它输入点，有可能无法捕捉伺服驱动器输出的Z相信号，导致回机械原点故障。
※3：Z相端子设定可选择的外部中断输入点配置表如下表：
PLC型号
Z相端子设定
XG1-16T4
X2、X3、X4、X5、X6、X7
XG2-26T4
X2、X3、X4、X5、X6、X7、X10、X11、X12、X13、X16、X21
注意：XG2-26T4的Z相端子设定中，X2 X5 X10 X13是集电极输入信号，X3 X4 X6 X7 X11 X12是差分输入
信号，X2 X3 X4 X5 X6 X7 X10 X11 X12 X13是高速外部中断，重复周期-10KHz，X16 X21是低速外部中断，重
复周期-1KHz。
（十六）脉冲公共参数——正极限端子设定
【正极限端子设定】：是指回机械原点（ZRN指令）时，为了防止工作台移动超出可移动行程范围，
而在行程两端添加做保护的端子（一般为行程开关），详细使用方式可以参考机械回原点指令ZRN指令。
参数配置表如下：
1 脉冲输出
37
【正极限端子设定】除了在执行机械回原点ZRN指令时有效，在使用PLSR、PLSF等脉冲指令时，当
正向脉冲发送过程中碰到前限位，脉冲将立即以缓停模式停止脉冲发送（脉冲停止后请保证前限位开关仍
然处于触发状态）；前限位开关在处于触发状态下，正向脉冲将会一直处于被禁止状态，但是可以触发反
向脉冲使工作台返回。
伺服电机
减速
机构
机
械
原
点
工作台
前限位开关
后
限
位
开
关
前进
后退
×
√
【注】：
※1：输入点选择请勿超出PLC本体实际输入点。
※2：请保证前限位挡块足够长，以保证工作台触发前限位开关时缓停停止后，前限位仍处于触发状态；否
则再次触发正向脉冲时，将会导致工作台撞机事故！
※3：适用于DRVI、DRVA、PLSR、PLSF、ZRN指令。
（十七）脉冲公共参数——负极限端子设定
【负极限端子设定】：是指回机械原点（ZRN指令）时，为了保护工作台移动超出可移动行程范围，
而在行程两端添加做保护的端子（一般为行程开关），详细使用方式可以参考机械回原点指令ZRN指令。
参数配置表如下：
【负极限端子设定】除了在机械回原点ZRN指令时有效，在使用PLSR、PLSF等脉冲指令时，当反向
脉冲发送过程中碰到后限位，脉冲将立即以缓停模式停止脉冲发送（脉冲停止后，请保证后限位开关仍然
处于触发状态）；后限位开关在处于触发状态下，反向脉冲将会一直处于被禁止状态，但是可以触发正向
脉冲使工作台返回。
伺服电机
减速
机构
机
械
原
点
工作台
前限位开关
后
限
位
开
关
前进
后退 ×
√
【注】：
※1：输入点选择请勿超出PLC本体实际输入点。
※2：请保证后限位挡块足够长，以保证工作台触发后限位开关时缓停停止后，后限位仍处于触发状态；否
则再次触发反向脉冲时，将会导致工作台撞机事故！
※3：适用于DRVI、DRVA、PLSR、PLSF、ZRN指令。
