2 运动控制
248

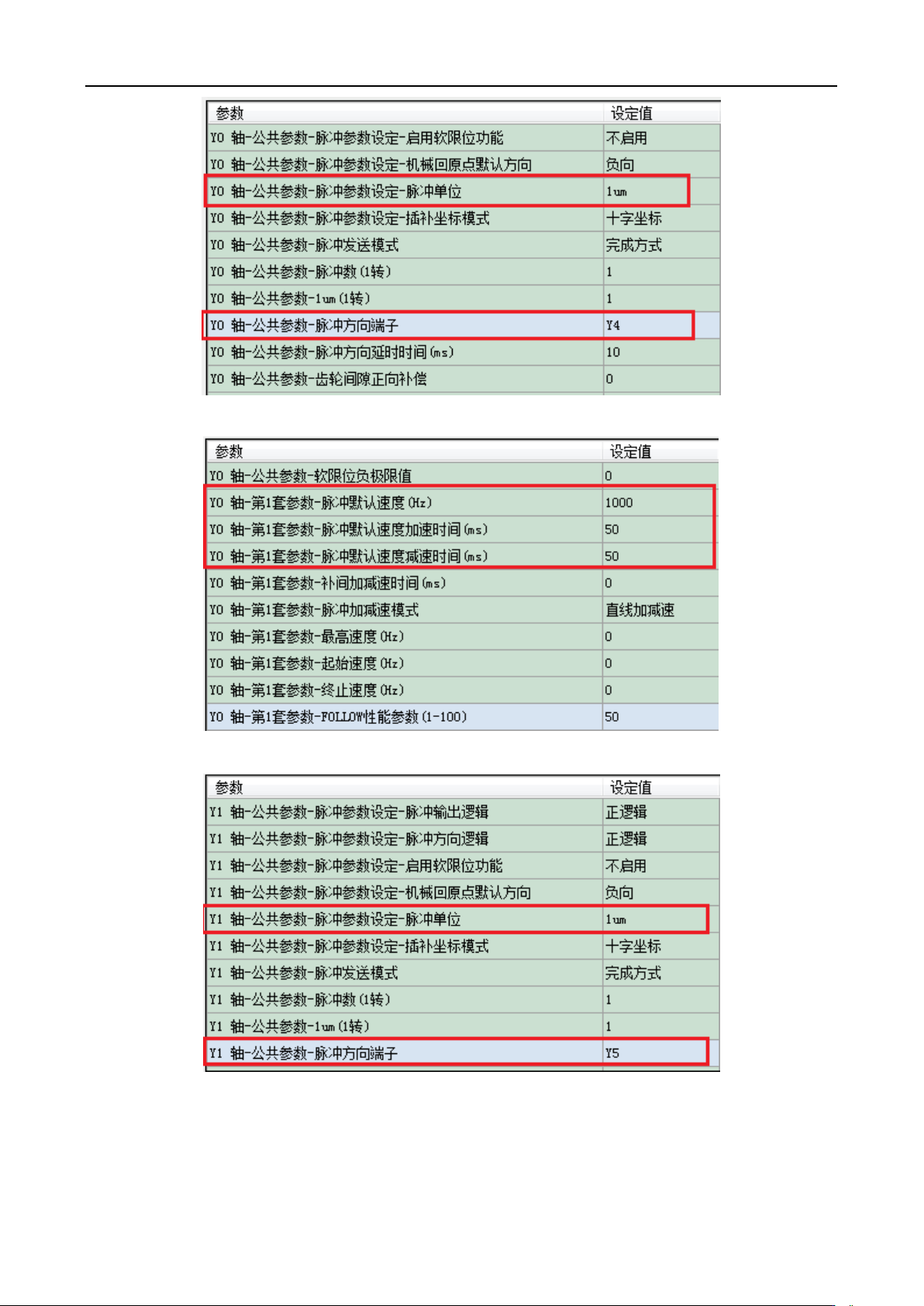

Y0 轴系统参数设置图(1
Y0 轴系统参数设置图(2
Y1 轴系统参数设置图(1
2 运动控制
249

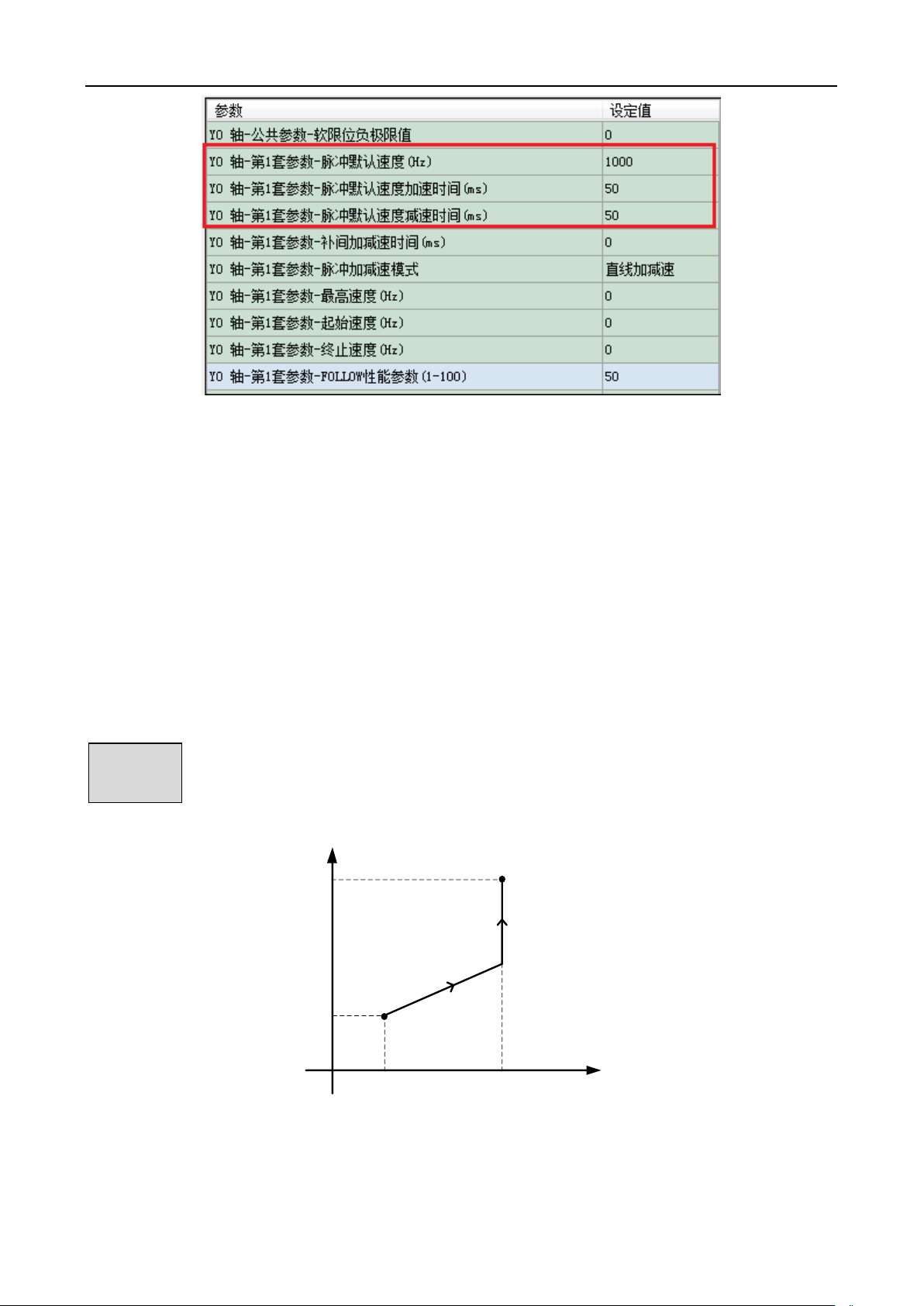

Y1 轴系统参数设置图(2
如图,D0 指定 1 的终点位置,D10 指定 2 的终点位置。
Y0 为轴 1 的脉冲输出端口Y1 为轴 2 的脉冲输出端口,其他可选端口 2-3 节。
方向端子为 Y4Y5,正向发脉冲时置 ON,反向发脉冲时置 OFF
脉冲频率范围:1Hz~100KHzXG1)、 1Hz~150KHzXG2;加减速时间:0~65535ms
位置移动量可在当量累计寄存 HSD2HSD6 中查看。
假设 HSD2=500HSD6=1000D0=5000D10=2000 M0 上升沿来时,执行 DRV 指令, 1000Hz
50ms 的加/减速时间移动到目标位置,如果
1)终点位置为绝对模式,则目标位置为50002000);
2)终点位置为相对模式,则目标位置为55003000)。
DRV 指令在运行时,其输出端口 Y 对应的发脉冲标志位会置 ON
注意:DRV 指令固定使用第一套参数设置!
如下图所示,工作台处于的当前位置坐标是1000,1000目标坐标位5000,8000),
两个轴分别是 Y0 Y1,设置的脉冲默认速度全部 5000;加减速斜率为变化 1000Hz
用时 30ms,脉冲方向端子分别为 Y4Y5。注意:以上数值单位为脉冲个数。
目标位置
当前位置
X
Y
0 1000 5000
1000
8000
梯形图如下:
1
2 运动控制
250

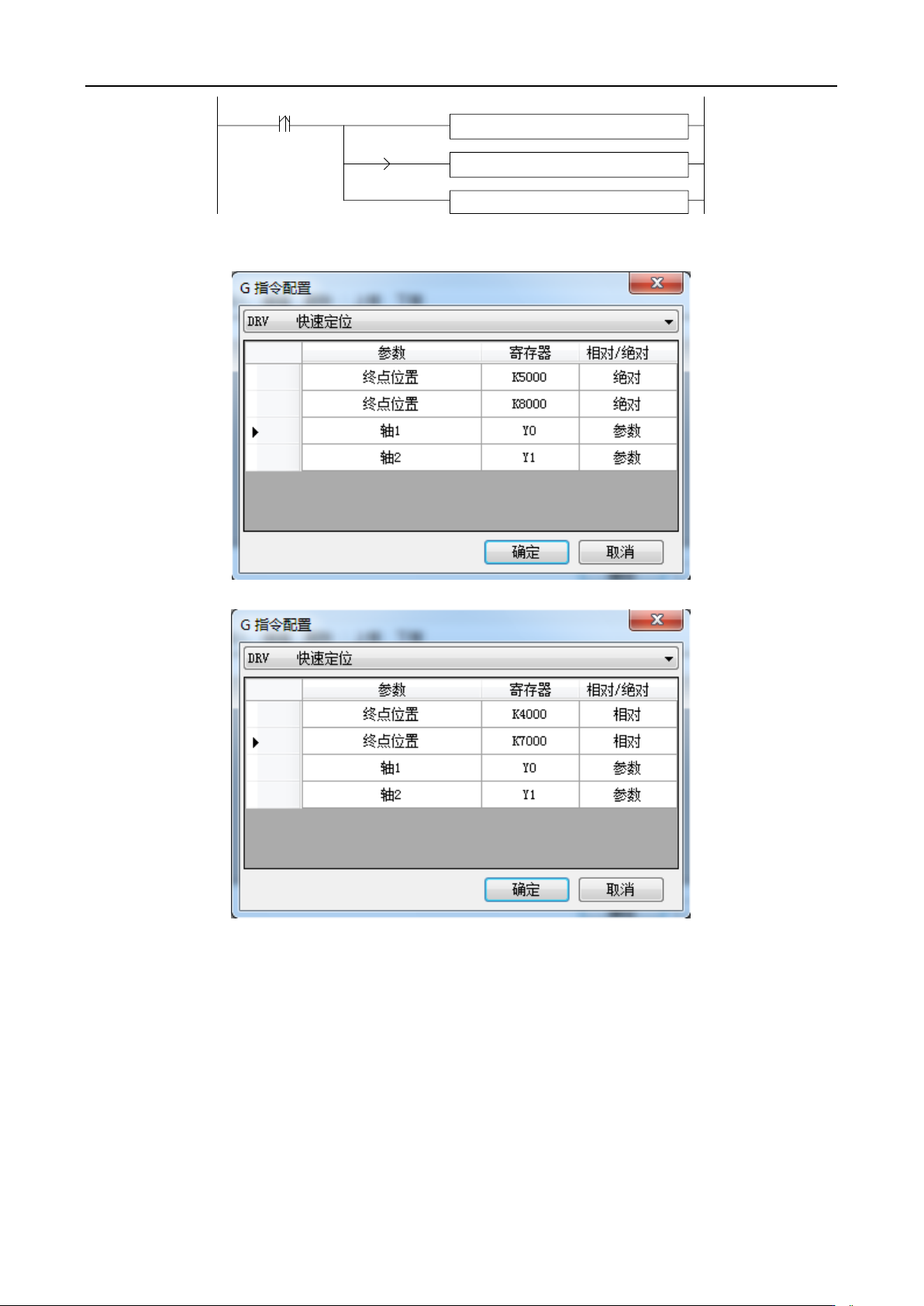

SBLOCK 顺序功能块1
M0
SBLOCKE
G指令
G 指令配置表如下:
绝对模式
相对模式
1Y0)参数配置如下:
