Y0 轴系统参数设置图（2）
Y1 轴系统参数设置图
如图，D0 指定轴 1 的终点位置，D10 指定轴 2 的终点位置。
Y0 为轴 1 的脉冲输出端口，Y1 为轴 2 的脉冲输出端口，其他可选端口见 2-3 节。
方向端子为 Y4、Y5，正向发脉冲时置 ON，反向发脉冲时置 OFF。
脉冲频率范围：1Hz~100KHz（XG1）、 1Hz~150KHz（XG2）；加减速时间：0~65535ms。
位置移动量可在当量累计寄存器 HSD2、HSD6 中查看。
假设 HSD2=500，HSD6=1000，D0=5000，D10=2000，当 M0 上升沿来时，执行 LIN 指令，以默认速
度 1000Hz 移动到目标位置，如果：
（1）终点位置为绝对模式，则目标位置为（5000，2000）；
（2）终点位置为相对模式，则目标位置为（5500，3000）。
LIN 指令在运行时，其输出端口 Y 对应的发脉冲标志位会置 ON。
可通过“BLOCK 正在执行标志位”来判断插补指令是否完成。例如 BLOCK1 的标志位是 SM300，当
SM300 由 ON 变 OFF，表示 BLOCK1 执行完毕。
模式 2：LIN 直线 VM
1、指令概述
2 运动控制
259
直线插补指令，按照设置的合成最大速度运行。该指令只能在 BLOCK 功能块中使用，具体用法见 2-2
节。
直线插补[LIN]
16 位指令
-
32 位指令
LIN
执行条件
上升/下降沿线圈触发
适用机型
XG1、XG2
固件要求
-
软件要求
-
2、操作数
操作数
作用
类型
S0
指定轴 1 的目标位置
双字，32 位
S1
指定轴 2 的目标位置
双字，32 位
S2
指定两轴的合成最大速度
双字，32 位
D0
指定轴 1 的脉冲输出端口
位
D1
指定轴 2 的脉冲输出端口
位
3、适用软元件
*注：D 表示 D HD ；TD 表示 TD HTD；CD 表示 CD HCD HSCD HSD；DM 表示 DM DHM；
DS 表示 DS DHS；M 表示 M HM SM；S 表示 S HS； T 表示 T HT；C 表示 C HC。
4、参数设置
相关参数
设置
备注
终点位置
可自由指定寄存器地址
必须设置
相对/绝对
相对：以上一个位置为参照；绝对：以原点为参照
必须设置
最大速度
指定两轴合成的最大平稳运行速度，任意指定地址
必须设置
轴 1 脉冲输出口
任意指定脉冲输出点
必须设置
轴 2 脉冲输出口
任意指定脉冲输出点
必须设置
轴 1 方向端口
任意指定空闲的输出点，在系统参数中设定
必须设置
轴 2 方向端口
任意指定空闲的输出点，在系统参数中设定
必须设置
脉冲单位
脉冲个数或当量模式均可，在轴 1 的系统参数中设定
必须设置
脉冲默认速度
在轴 1 的系统参数的第 2 套参数中指定
可不设置
加速时间
在轴 1 的系统参数的第 2 套参数中指定
可不设置
减速时间
在轴 1 的系统参数的第 2 套参数中指定
可不设置
《指令形式》
操作数
系统
X
Y
M
*注
S
*注
T
*注
C
*注
Dn.m
D0
●
D1
●
位软
元件
操作数
系统
常数
模块
D
*注
FD
TD
*注
CD
*注
DX
DY
DM
*注
DS
*注
K /H
ID
QD
S0
●
●
●
●
S1
●
●
●
●
S2
●
●
●
●
字软
元件
功能和动作
2 运动控制
260
SBLOCK 顺序功能块1
M0
SBLOCKE
G指令
当执行直线插补 LIN 指令（模式二）时，两轴将会以设定的合成最大速度从当前位置快速移动到目标
位置。如下图所示：
目标位置
当前位置
X轴
Y轴
0
LIN 直线插补

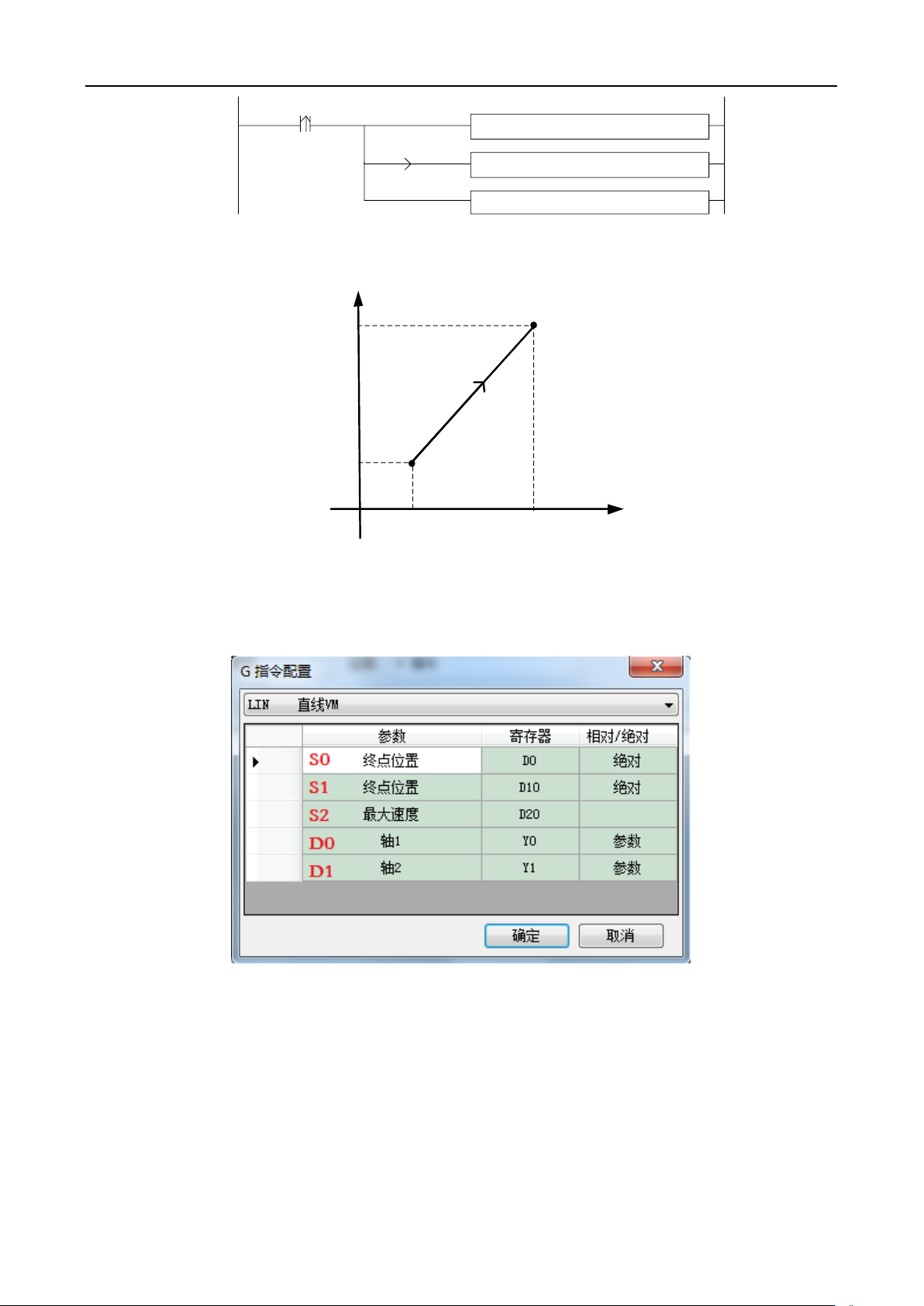

参数配置如下图所示：
双击“G 指令”，弹出“LIN 直线 VM”指令的配置面板，设置如下图：
指令配置图
