第 1 部 基本篇 第 2 章 生产
2-2
2-2 概要
使用已制作的生产程序，检查贴片，进行生产。
制作新建程序后，在实际生产前需要进行试生产，确认贴片坐标、吸取坐标等，并对新建的程序进行最
后检查。
2-2-1 生产模式
生产中有以下 3 种生产模式。
No.
1
基板生产
指定生产数量，实际生产基板的模式。
2
试打
试生产模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。※
1
3
空打
不使用元件而确认吸取贴片动作的模式。
可选择吸取位置跟踪和贴片位置跟踪。※
1
※1：参见第 4 章「4-5-6-4 贴片位置」与「4-5-6-5 吸取位置/吸取高度」。
可在基板生产、试打、空打模式中设置各自具体的生产条件、试打条件及空打条件。
第 1 部 基本篇 第 2 章 生产
2-3
2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定 実行モード指定
START
选择生产条件
并起动
设置试打条件 设置生产条件 设置空打条件
指定运行模式 指定运行模式
试打
空打
设置元件数 设置元件数
试打 基板生产 空打
结束？
结束
END
N
Y
指定运行模式
生产条件？
生产基板

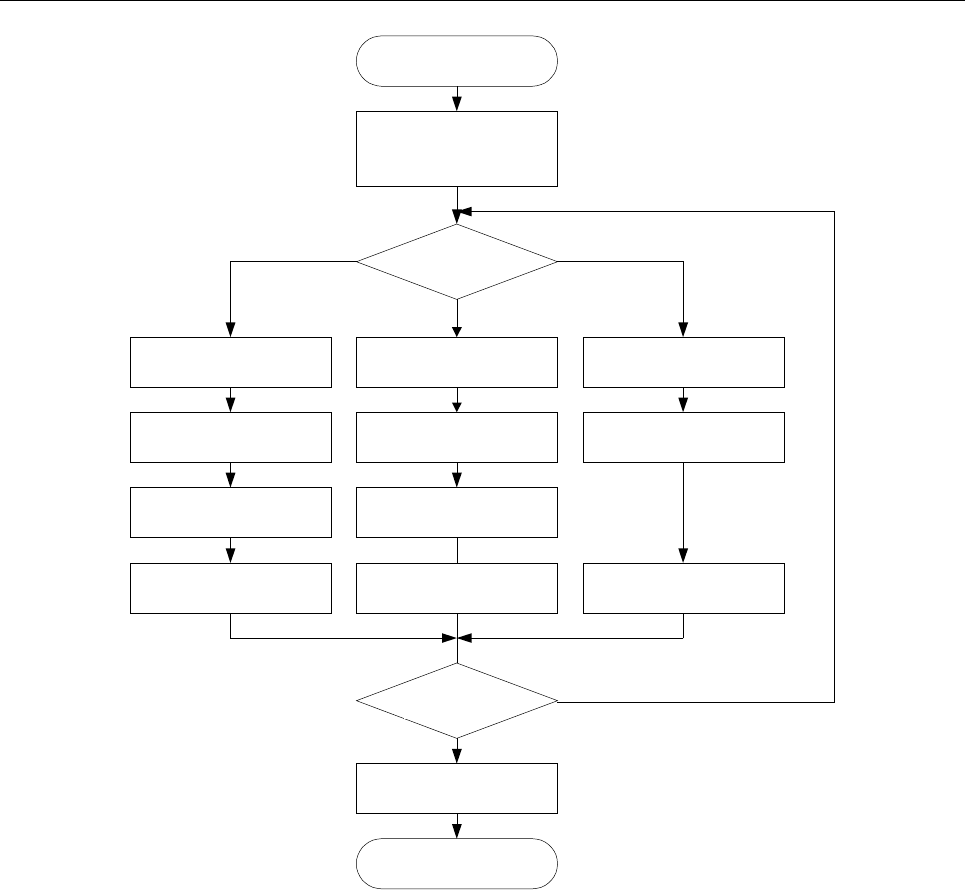

生产概略流程
第 1 部 基本篇 第 2 章 生产
2-4
2-2-3 生产主菜单的构成
1 文件
1 打开
读入生产程序文件。
参见「2-6-1 打开（读入文件）」
2 保存 覆盖保存编辑的生产程序。参见「2-6-2 保存」。
3 另存为 改变程序的文件名并另存。参见「2-6-3 另存为」
4 设备信息的取得和保存 取得设备信息，保存在文件里。
5 生产管理保存 将程序的生产管理信息以文本文件输出(*.csv)。
6 删除继续生产文件 删除含有继续生产文件的生产程序的继续生产文件。
2 窗口
1 生产条件画面
显示生产启动画面。
显示在基板生产条件、试打条件、空打条件、操作选
项中设置的内容。
设置共同项目、基板生产运行时、试打运行时、
空打运行时的条件。
2 生产状态(生产状况) 以图形显示生产运行中的各设备的状态。
3 生产状态(图像) 显示生产中拍照的图像识别画面。
4 生产状态（动作状态） 显示生产运行中的数据(步骤 No.等)。
5 生产状态（生产片数） 放大显示生产中基板数量。
6 生产管理（综合） 显示生产程序固定的储存数据。
7 生产管理（Head） 显示每个吸嘴 Head 储存的数据（吸取数等）。
8 生产管理（供应） 显示供应装置每个吸取位置的数据（吸取数等）。
9 生产管理（吸取率）
按最差顺序显示所有吸取装置的吸取位置
的吸取率。
10 电动供料器确认 显示电动供料器的状态。
11 核对检查 使用 IFS-NX 选购项时，可检查元件的核对状况。
3 生产程序
1 重试列表（供应设备） 显示供应装置的信息画面。
2 重试列表（未贴片） 显示未贴片列表画面。
3 设置元件数
显示元件数量设置画面。
对各吸取数据设置元件数量。
4 编辑数据 可变更一部分数据。
5 检查生产程序 执行生产前检查生产程序。
4
生产补助
（辅助）
1 支援准备 可进行生产开始前的准备工作。
2 跟踪贴片
生产前显示生产程序的贴片点列表，
对贴片点进行跟踪，确认元件贴片。
3
验证单独检查
可进行验证检查。
验证连续检查
4
通用图像元件方向单独检
查
可进行通用图像元件方向检查。
5
通用图像元件方向连续检
查
6 检测激光高度 可检测激光高度。
5 工具
1 操作选项
显示操作选项画面。
对生产中的动作进行设置。
2
显示项目 设置生产中的状态显示项目的显示/隐藏。
3 重新连接 IFS 服务器
使用
IFS
-
NX
选购项时，无需重新启动贴片机即可再
次连接
IFS
服务器。
4 情况通知目的地再连接
如果你使用，无需重新启动贴片机外部输出功能，重
新连接到通知目的地。
