7) BGA, FBGA

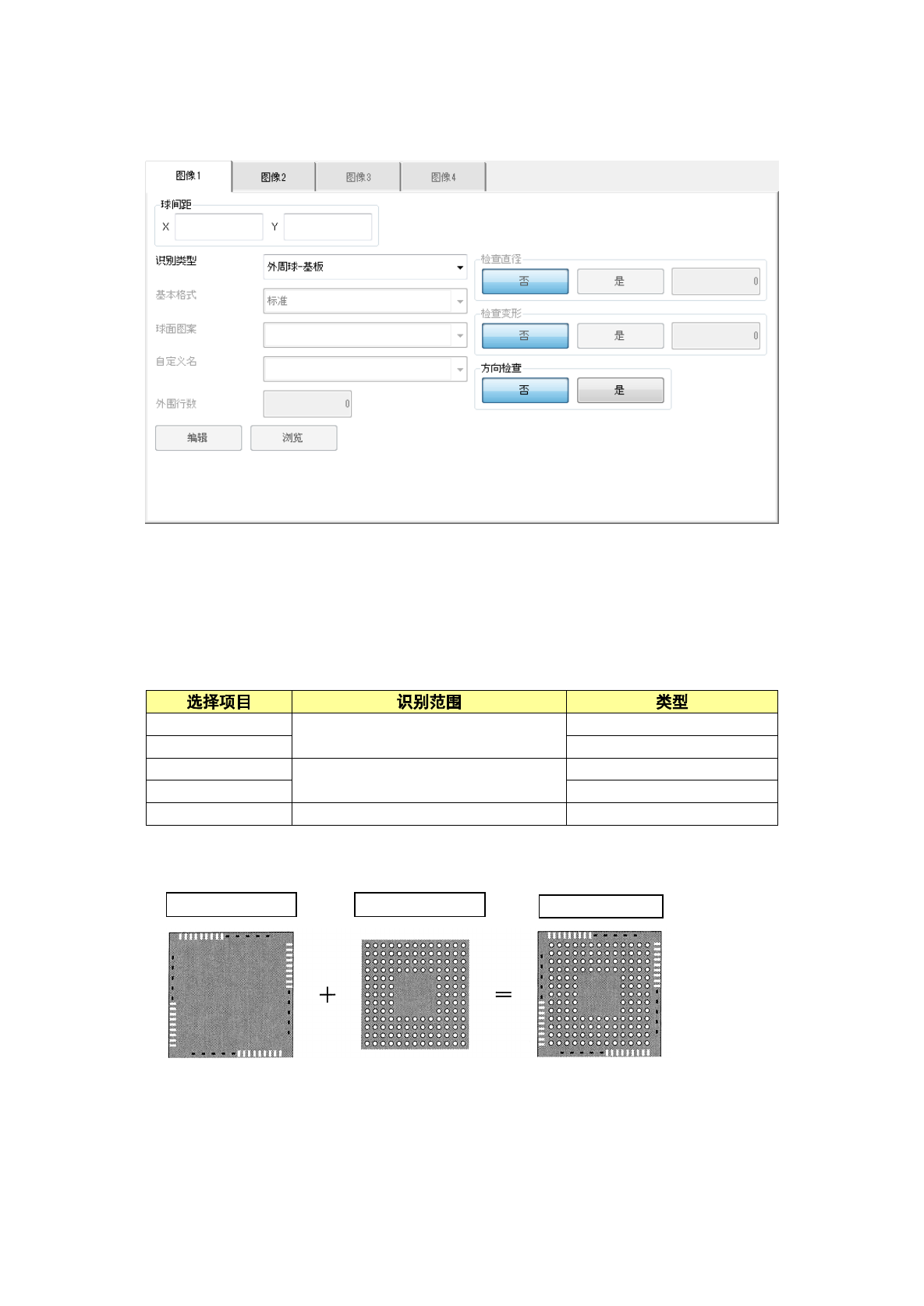

在「图像 1」选项卡中设置球间距、识别种类、基本格式、球面图案及各项检查。
① 球间距
输入球之间的宽度。
② 识别类型
设置识别种类。
外周——基板
仅识别外周的球。
(FBGA 不可以选择)
模部为基板（发黑）的类型
外周——陶瓷 模部为陶瓷（发白）的类型
所有球——基板
识别元件内的所有球
模部为基板（发黑）的类型
所有球——陶瓷 模部为陶瓷（发白）的类型
所有垫片（Land）
识别元件内的所有垫片(LGA 元件时)
模部为基板（发黑）的类型
选择「所有球」时，通过对「基本格式」及「球面图案」的设置，可设置识别图案。
基本格式
球面图案
＋
→
识别图案
第 1 部 基本篇 第4 章 制作生产程序
4-99

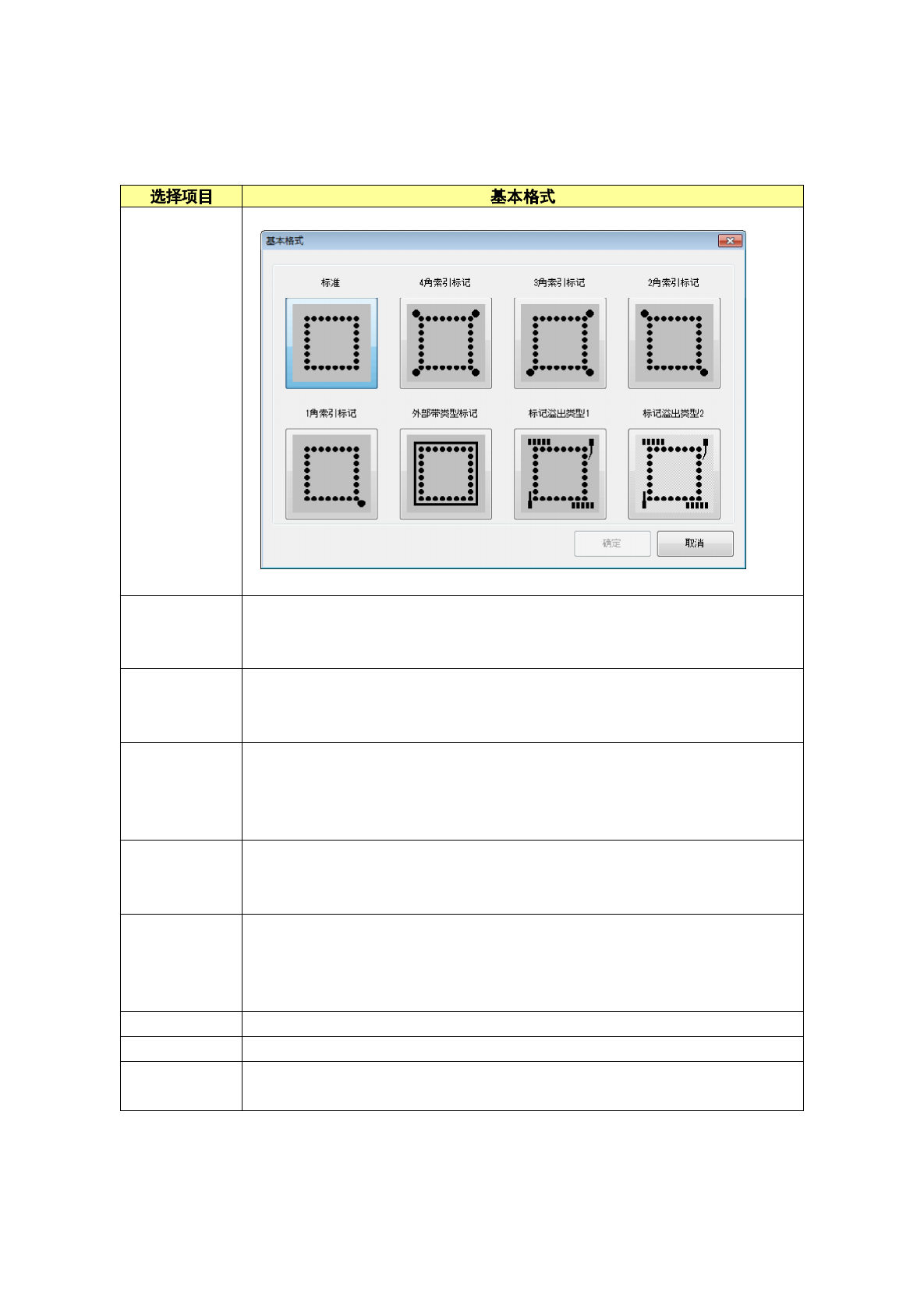

③ 基本格式
设置基本格式(标记配置图案)。
与球面图案组合作为识别图案使用。
浏览
显示标准～标记溢出的样本图形。
标准
包装外围只有球的类型。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4 角索引标记
包装外围只有球与索引球，
索引球在格子外的类型。
索引球配置在格子外的 4 角。
3 角索引标记
包装外围只有球与索引球，
索引球在格子外的类型。
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
包装外围只有球与索引球，索引球在格子外。
索引球的配置在格子外的 2 角的类型。
(左上方与右下方有索引球的状态为 0 度)
1 角索引标记
包装外围只有球与索引球，
索引球在格子外的类型。
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物的类型。
标记溢出 1 包装外围有球以外的溢出物的类型。（通常使用此项）
标记溢出 2
包装外围有球以外的溢出物的类型。
（有与识别球相同直径的细长基本格式时）
第 1 部 基本篇 第4 章 制作生产程序
4-100
④ 球面图案
设置球的配置图案。
与基本格式组合作为识别图案使用。
标准 BGA
周边 BGA
交叉的标准 BGA(外围多) 仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(外围多) 仅间距为 2.00mm～3.00mm 时可选择
交叉的标准 BGA(外围少) 仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(外围少) 仅间距为 2.00mm～3.00mm 时可选择
⑤ 自定义名（用户图案）
通过后面记述的球面图案编辑对球面图案进行制作、注册后，可在此项目中选择注册的图案。
⑥ 外围行数
设置周边型 BGA、交叉的周边型 BGA(外围多)、交叉的周边 BGA(外围少)球面图案时，要从周
边开始计算球所在行的行数，并进行设置。
此外设置了其他图案时，「外围行数」会显示为「0」，为无效状态。
例） 外围行数为「4」时
⑦ 检查直径
⑧ 检查变形
识别方式为「所有球面-基板」「所有球面-陶瓷」时，可设置是否进行球面检查和判定值。
级别输入范围为 1～100%。默认值为 50%。
检查越严（数字越小）发生错误率越高。
●检查直径： 测量各球的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为
识别错误。建议将检查级别(输入值)指定在 40%以上。
●检查变形： 与输入的球直径数值换算的球面积比较，算出来的像素数低于设置值或大于设
定值时，即作为识别错误。建议将检查级别指定在 45%以上。
4
4
将球直径的输入值设为 R 时，1-(H/R)、1-(V/R)
中的任何一个值超过(大于)或低于(小于)输入值
(%)时即为错误。
