第 1 部 基本篇 第 1 章 装置概要 1-14 1-2-3 Head 单元的构成 Head 由检查 元件位置偏 移、角度偏移的激 光传感器 ，以及可上下驱 动、旋转动作 的 Z 滑动 轴构成。 本机的构成 如下。 ① 吸嘴外圈 ④ Z 滑动轴 ⑦ Head 上升汽缸 ② LNC120 传感器 ⑤ 轴马达 ⑧ 过滤器箱 ③ Z 轴马达 ⑥ 滚珠 丝杠
第 1 部 基本篇 第 1 章 装置概要
1-13
Ÿ 电动式供料器用统一更换台车的各部分名称
编带卷筒安装在卷筒架①上。
升高 E 台架②，用定位销③定位。
在准备位置上换挂编带时，把准备连接器④插到 ETF 一侧的连接器上。
在 RF 系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。
贴片机运行中，被切断的载带会滞留在垃圾箱⑤内。

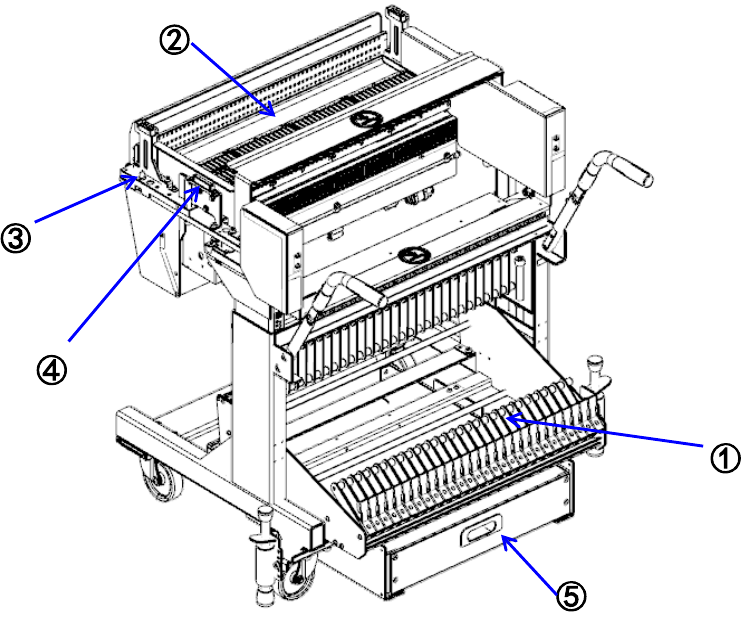

① 卷筒架 ③ 定位销 ⑤ 垃圾箱
② E 台架 ④ 准备连接器
第 1 部 基本篇 第 1 章 装置概要
1-14
1-2-3 Head 单元的构成
Head 由检查元件位置偏移、角度偏移的激光传感器，以及可上下驱动、旋转动作的 Z 滑动轴构成。
本机的构成如下。

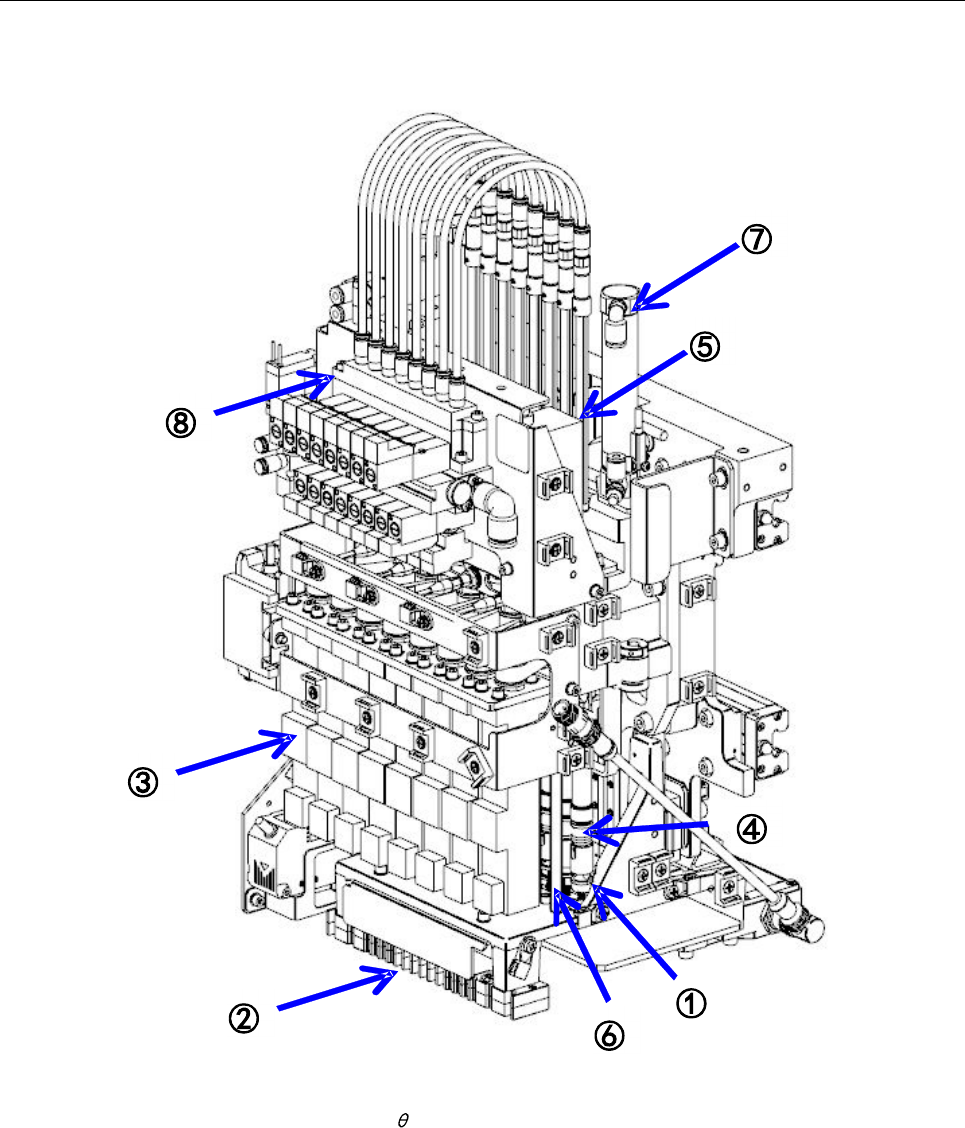

① 吸嘴外圈 ④ Z 滑动轴 ⑦ Head 上升汽缸
② LNC120 传感器 ⑤ 轴马达 ⑧ 过滤器箱
③ Z 轴马达 ⑥ 滚珠丝杠
第 1 部 基本篇 第 1 章 装置概要
1-15
1-2-3-1 OCC 的构成
使用摄像机检测出基板标记的位置，进行自动校正。
标准装备有同轴反射照明及偏光滤光器。

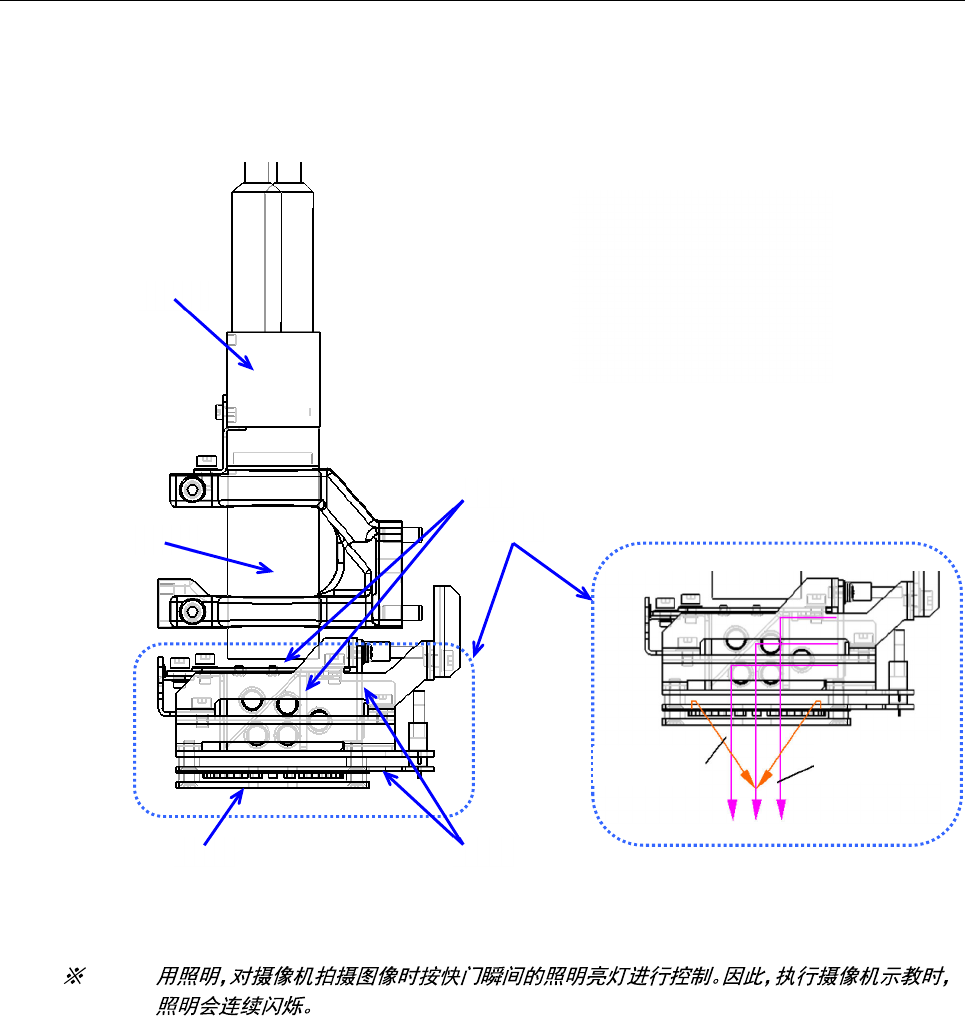

OCC
OCC
①
CCD
摄像机
②OCC 镜片
③OCC 照明单元
④偏光滤光器
⑤照明LED基板
①
②
③
④
④ ⑤
垂直照明
角度照明
