第 2 部功能详解篇第 12 章选项组件 12-85 在吸取条件 · 贴片条件中选择了低负荷控制时，吸取 Z 下降 · 贴片 Z 下降速度会自动设定为 FC 速度（ Force Control ）。 Z 轴下降速度不是 FC 速度，推进量为负荷输入（ g ）时，一致性检查时会发生错误。

第 2 部功能详解篇第 12 章选项组件

12-84

12-12-5 编辑程序

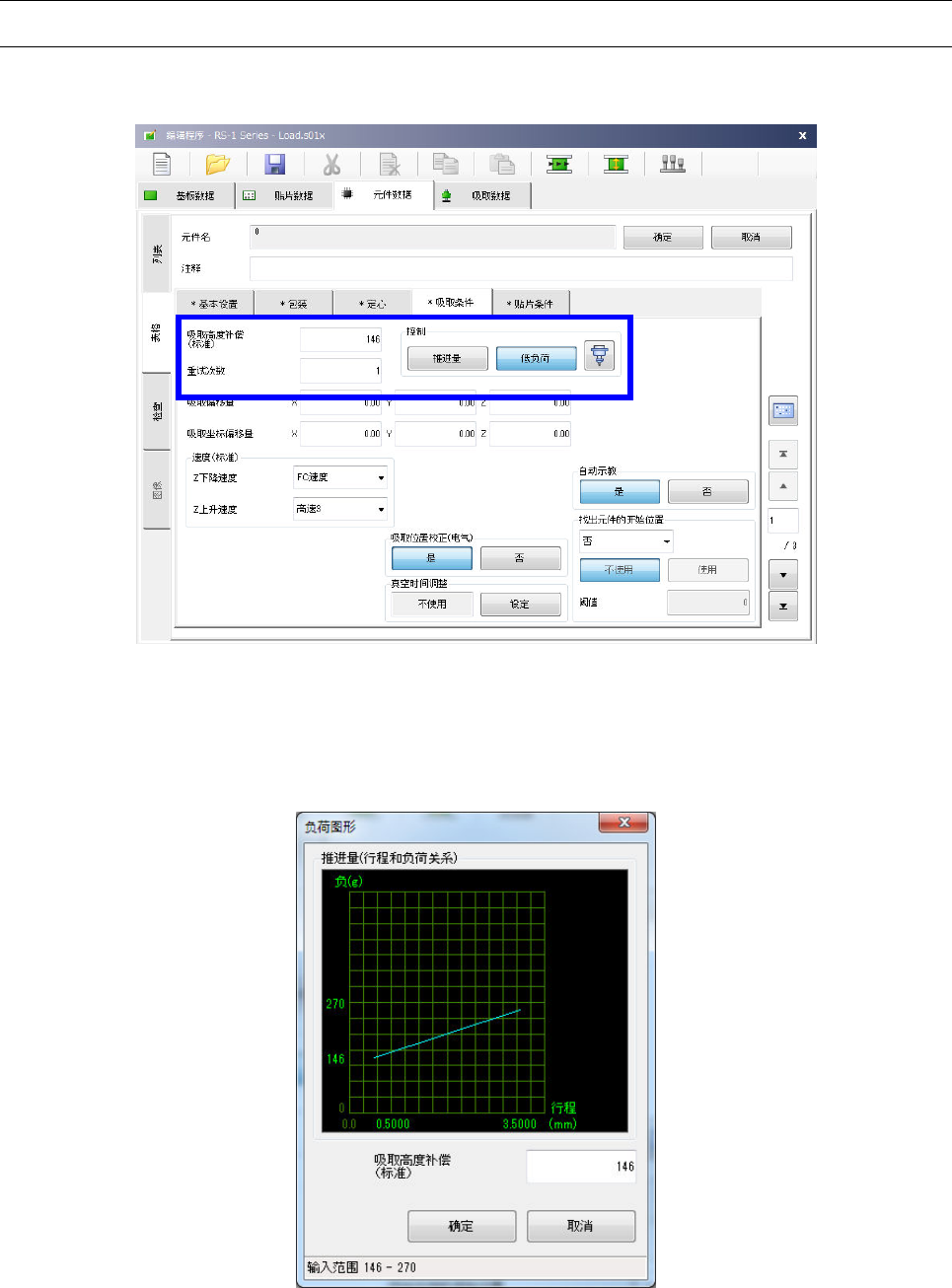

12-12-5-1 设定负荷控制

选择的吸嘴为负荷控制用吸嘴时，吸取条件·贴片条件画面的控制按钮会变为可选择负荷控制，选择

了负荷控制时，推进量的输入单位会从 mm 变为 g。

对于低负荷控制用吸嘴，图形按钮会变为显示开启，按下图形按钮后，即显示推进量(行程)和负荷值

的关系图的图形。

横轴显示推进量(行程)的输入下限值、上限值。

纵轴显示推进量(负荷)的输入下限值、上限值。

第 2 部功能详解篇第 12 章选项组件

12-85

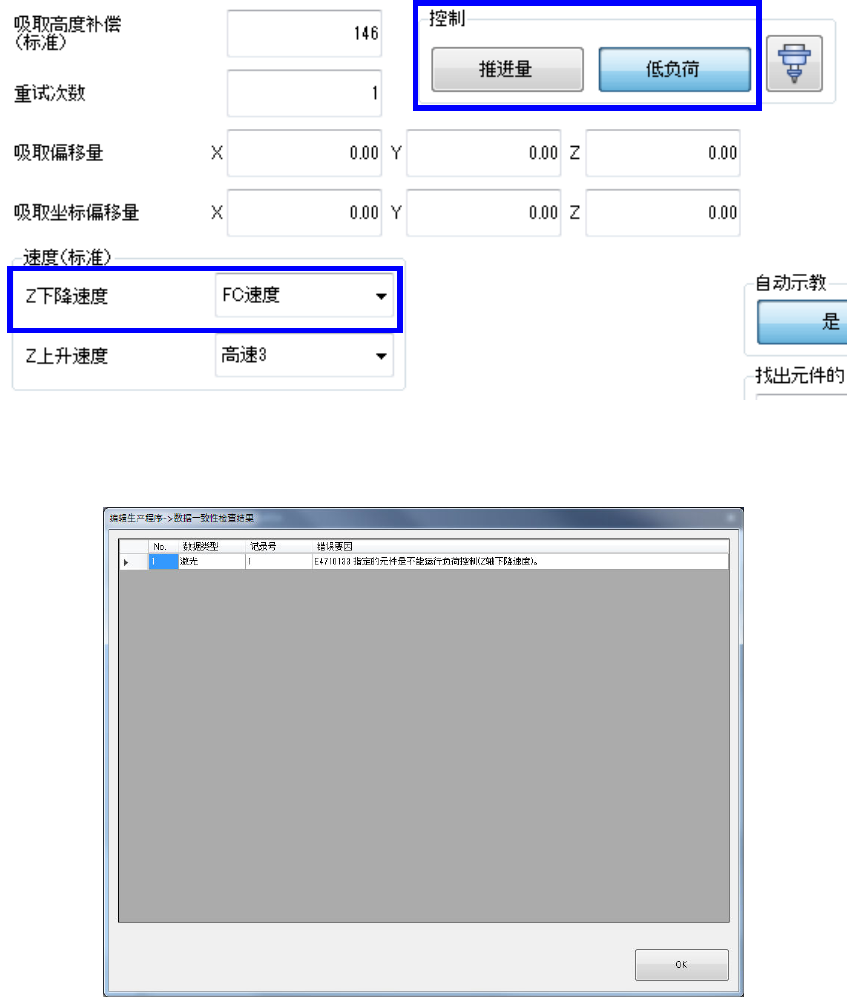

在吸取条件·贴片条件中选择了低负荷控制时，吸取 Z 下降·贴片 Z 下降速度会自动设定为 FC 速度

（Force Control）。

Z 轴下降速度不是 FC 速度，推进量为负荷输入（g）时，一致性检查时会发生错误。

第 2 部功能详解篇第 12 章选项组件

12-86

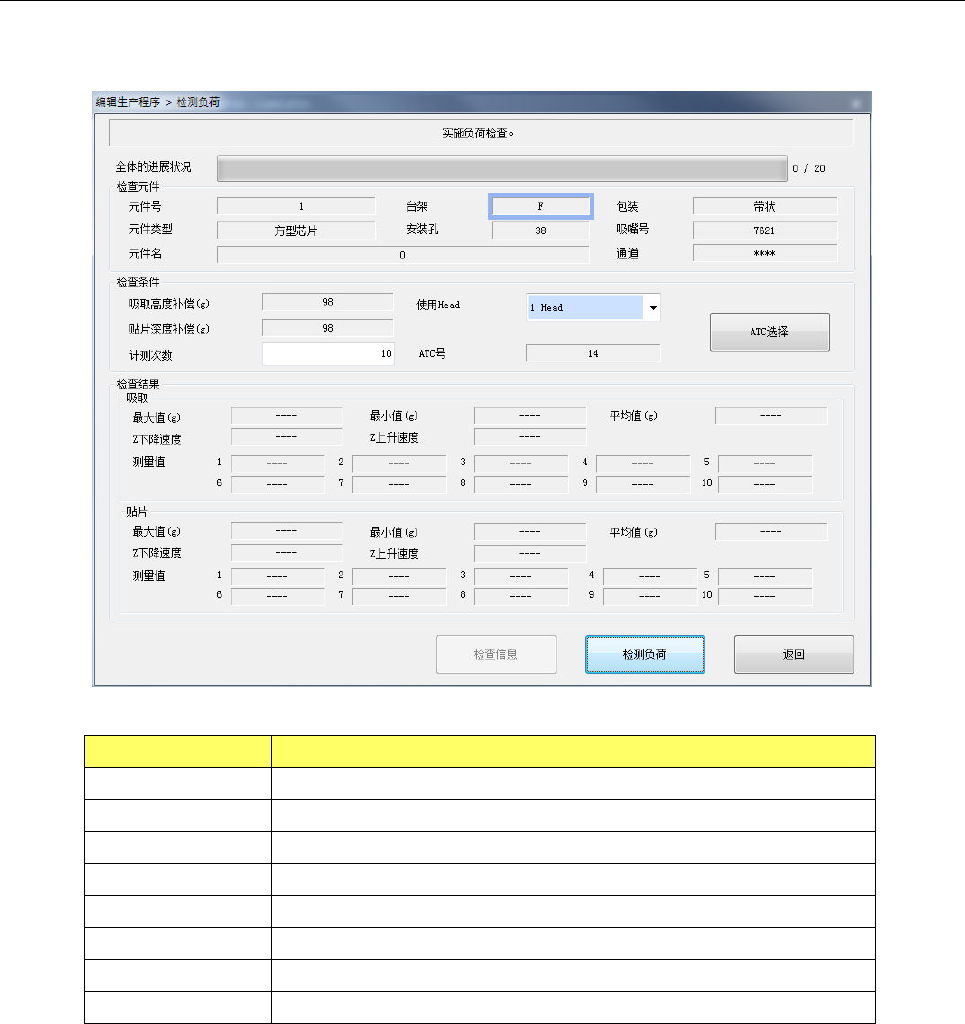

12-12-5-2 编辑辅助

请启动「编辑程序」，选择「元件数据」，从「测量·检查」中选择「负荷检查」。

项目内容

检查元件显示进行负荷检查的元件内容。

检查条件显示负荷检查时的检查条件。

吸取高度补偿(g) 显示吸取动作时推进的负荷值。

贴片深度补偿(g) 显示贴片动作时推进的负荷值。

使用 Head 可选择进行负荷检查的 Head。

检查次数指定执行负荷检查动作的次数。

ATC 选择显示负荷检查时使用的吸嘴 ATC 编号。

检查结果显示负荷检查的检查结果。

详情请参见 4-5-7-6 负荷检查。
