第 1 部 基本篇 第 4 章 制作生产程序 4-241 2) 正在进行单独测量的 画面 在单独测量 过程中， 显示如下对话框 ，依次更新显示进行 中的处理内 容。 按下 <ST OP> 开关 ，即中断测量 ，显示以下对 话框。 请选择是否结 束测量。 根据元件的 包装方式，当 元件尺寸在 1m m 以下时，会显 示对话框询问 测量后的元件 是归还、或 是废弃。
第 1 部 基本篇 第4 章 制作生产程序
4-240
(5) 单独测量
只对被选择的元件进行测量。
1) 设置单独测量的条件
从编辑程序菜单中选择「机器操作」-「单独测量」后，显示如下画面。
① 测量元件
显示要测量元件的内容。
② 吸取坐标
显示吸取元件的吸取位置的内容。
可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目不显示，不能进行吸取位置的变更、送料和示教。
● 变更吸取坐标
如果测量时使用的元件的吸取位置与实际不同，可对贴片坐标进行示教。
也可不示教手动输入变更。
● 把示教结果反映在吸取数据上
选择是否将使用示教功能的示教结果反映到吸取数据。
不勾选时，坐标仅适用于此次吸取时。
● 送料
对供料器进行一次送料，送出元件。(32mm 的纸带除外)。
③ 测量项
选择需要测量的项目。默认为选择所有可测量的项目。
根据元件类型，可测量的项目有所不同。
④ [单独测量] 按钮
执行单独测量。
⑤ [前代替元件] 按钮、[后代替元件] 按钮
如果当前显示的元件有代替元件时，显示此项。
⑥ [返回] 按钮
结束单独测量，返回到原来的画面。
第 1 部 基本篇 第4 章 制作生产程序
4-241

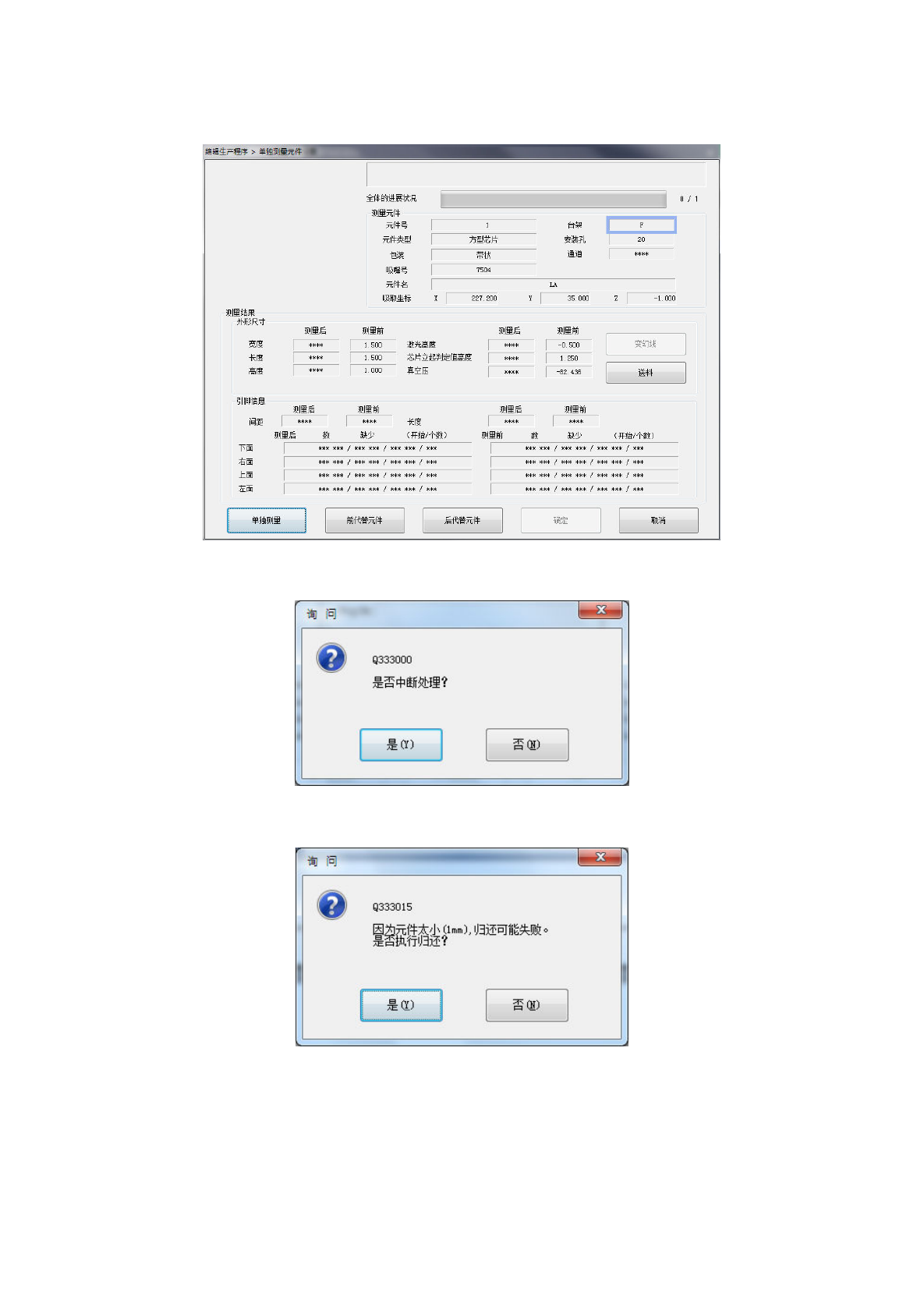

2) 正在进行单独测量的画面
在单独测量过程中，显示如下对话框，依次更新显示进行中的处理内容。
按下<STOP>开关，即中断测量，显示以下对话框。
请选择是否结束测量。
根据元件的包装方式，当元件尺寸在 1mm 以下时，会显示对话框询问测量后的元件是归还、或
是废弃。
第 1 部 基本篇 第4 章 制作生产程序
4-242

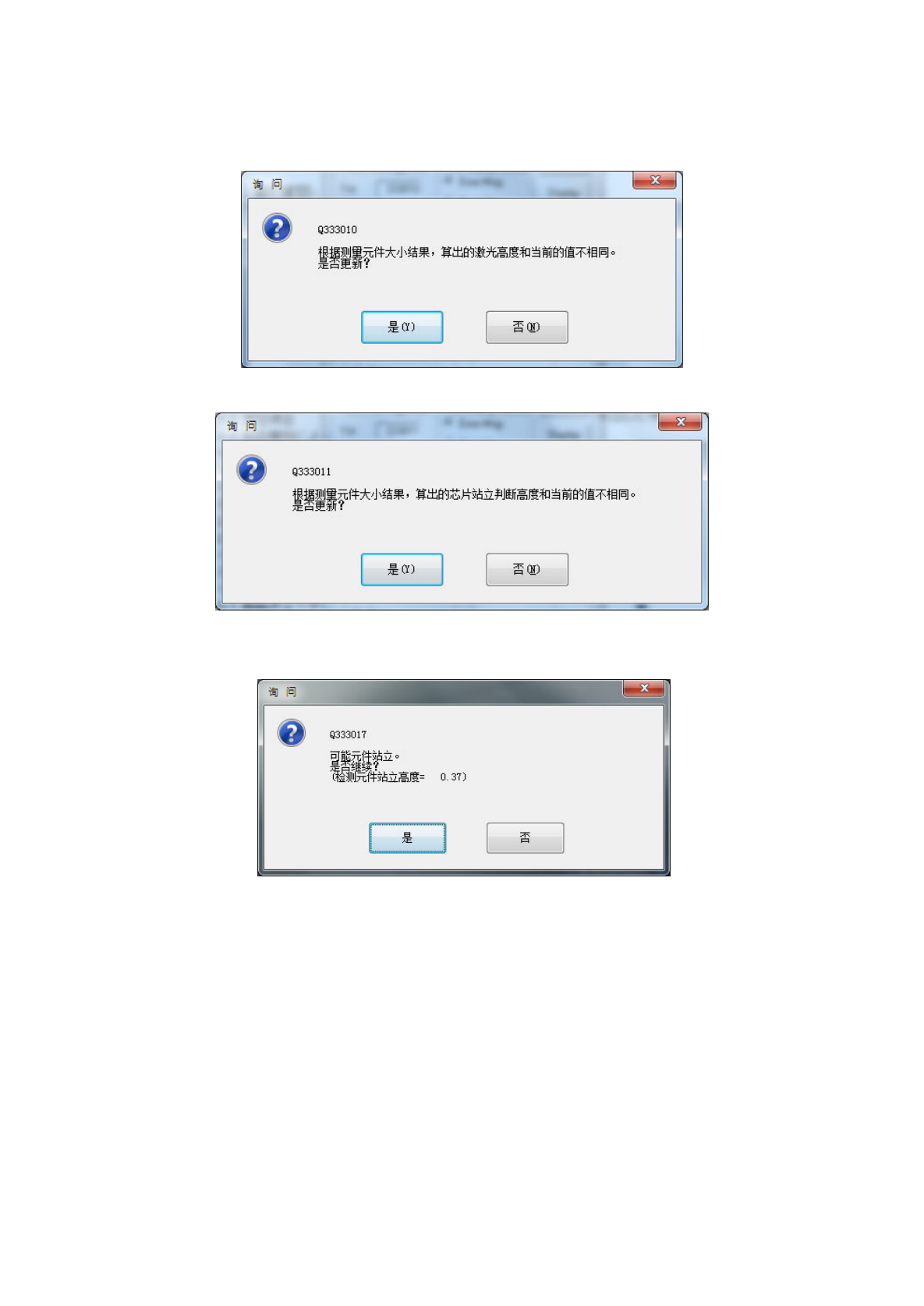

根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问提示信息。
·激光高度覆盖确认
·芯片站立判定高度覆盖确认
检测出芯片站立时，会显示以下提示信息。
