第 2 部 功能详解篇 第 6 章 通用图像元件
6-27
6-5 通用图像元件的数据制作步骤
6-5-1 引脚元件类（元件要素组/元件要素格式）
对引脚元件类(多引脚元件)的数据制作步骤进行说明。
1.
· 在「元件类型」中选择引脚元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「要素组一览」中选择追加。
2.
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。
◆
在该例中将元件要素分为4个元件要素组来定义。第1、3元件要素组虽然是尺寸相同、间距相
同的引脚，但由于方向与位置不同，因此归类为不同的元件要素组。第2、4元件要素组也是尺
寸相同、间距相同的引脚，但由于中间有空缺，因此从整体上来说，不能算是间距相同。如果
间隔是间距的整数倍，虽然可作为带有引脚欠缺部位的1个元件要素组来加以定义，但建议将其
定义为其他元件要素组。

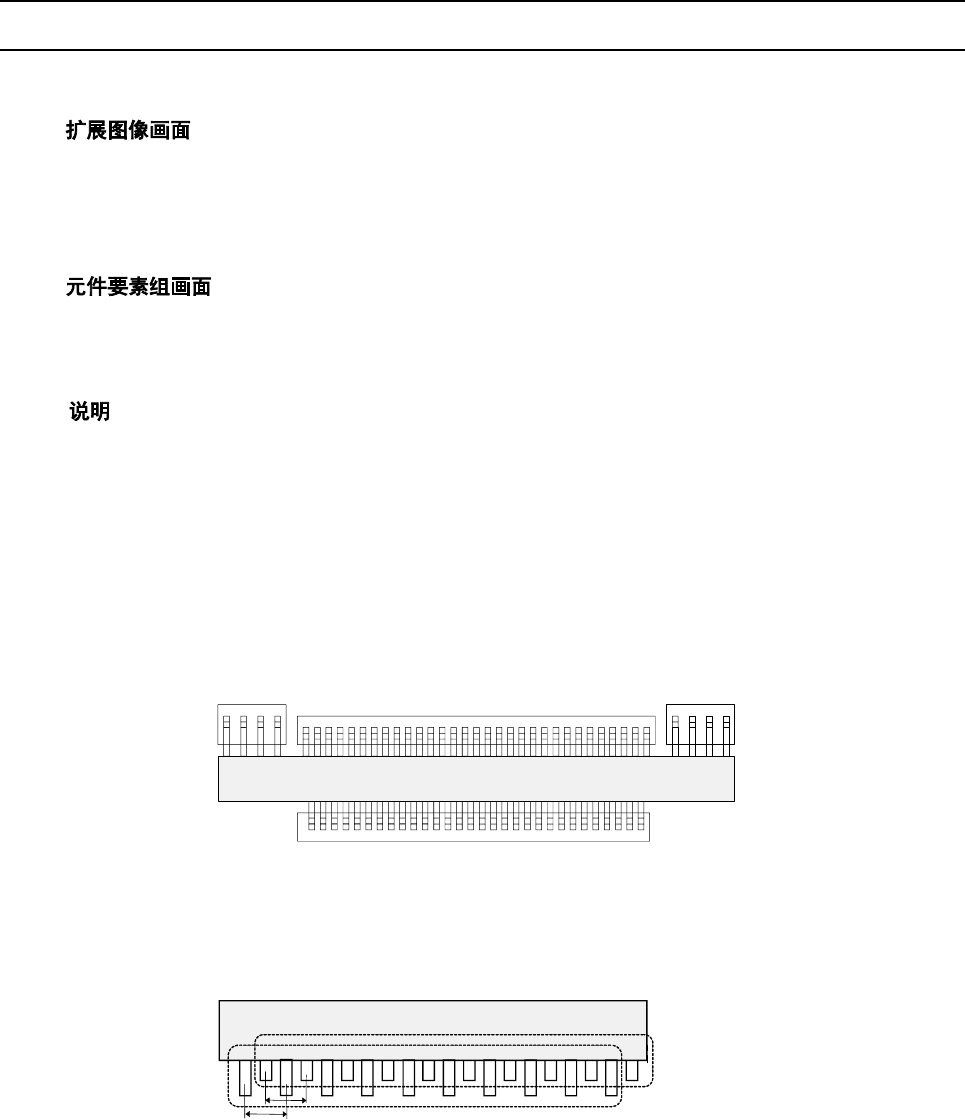

为了定义元件要素组的方向和位置，需要决定元件的姿态。
在下图的元件的方向为正常状态。多引脚元件的姿态以Top View(俯瞰)为基准。
To
p View
第 4 元件要素组 第 3 元件要素组 第 2 元件要素组
第 1 元件要素组
如下图所示，引脚长度交替变化时，长引脚组与短引脚组需分开定义。
间距将变成相同的长引脚、短引脚之间的间隔。
第 2 元件要素组
间距 1
间距 2
第 1 元件要素组
第 2 部 功能详解篇 第 6 章 通用图像元件
6-28
① 「 」
元件要素组需要命名使用。要变更时指定该名称进行编辑。
·名称将被自动连续编号。
·用户可用 32 个字符以内的英文、数字重新命名。
示例中未加改变地采用自动连续编号。
② 「 」
用元件要素组的位置(X、Y)和方向( )来指定元件要素组的配置。
元件要素组的位置指定为从元件中心位置开始的距离(偏移)。
通常，可认为元件中心位置与外形中心位置相同。
・ 如果生产程序中贴片数据的贴片坐标没有以元件外形中心位置为基点，可将作为基点的
元件中心位置设定为与外形中心位置不同的坐标。
以元件外形中心位置作为元件中心位置时
Top View
元件中心位置
(外形中心位置)
以模中心位置为元件中心位置时。
Top View
元件中心位置
(模中心位置)
・ 正确的位置是指从元件中心到首元件要素的距离(偏移)。
在引脚元件类别中，首元件要素与标准引脚元件(QFP、SOP、连接器等)相同，元件要
素组在下边时为最左、右边时为最下、上边时为最右、左边时为最上的元件要素。
下图给出了示例元件中的首元件要素位置。
当为引脚元件要素时，从元件中心位置看第1引脚的前端位置即为首元件要素的位置。
Top View
方向 0°
方向 180°
・ 元件要素组的方向(角度)是将下边作为0°，逆时针旋转时为90°(右边)、180°(上边)、27
0°(左边)。
示例中，第1元件要素组为0°，第2～4元件要素组为180°。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-29

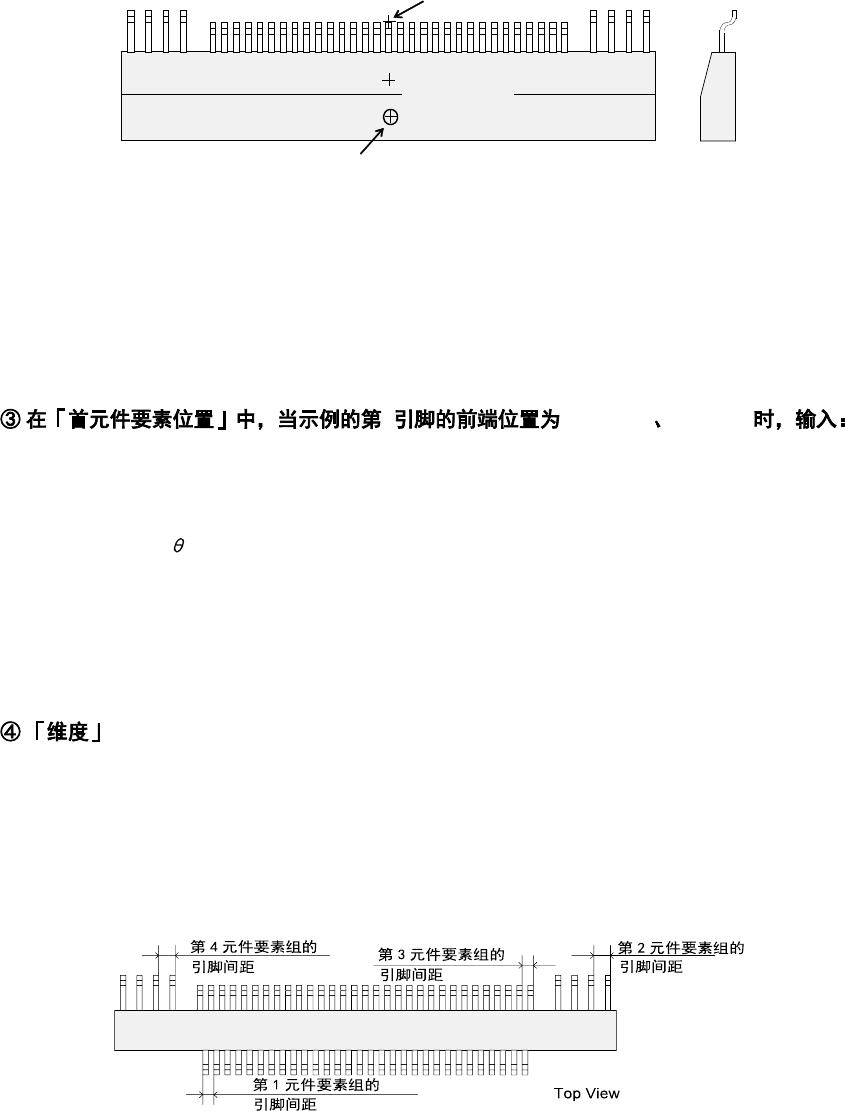

· 通用图像元件识别，是以在 VCS 的中心，以设定元件要素组配置时存在的元件中心为前提，
检测各元件要素组并加以识别。
因此，如下图所示，如果吸取位置偏离元件中心，则必须用下面的值设定识别偏移，以使元件
中心位置在 VCS 的中心。
识别偏移 X：(X center － X pick)
Y：(Y center － Y pick)
Top View
元件中心位置(Xcenter，Ycenter)
吸取位置(Xpick，Ypick)
贴片中心位置（Xplace，Yplace）
纵剖面
(外形中心位置)
在识别通用图像元件时，要识别的中心将变为设定元件要素组配置时的元件中心。因此，贴
片中心点如上图所示，若偏离元件中心时，通过用下面的值来设定贴片偏移，即可使贴片中
心点移到基板上的贴片点。
贴片偏移 X：(X place － X center)
Y：(Y place － Y center)
1 (-20.0mm -5.0mm)
X 偏移： -20.0
Y 偏移： -5.0
Z 偏移： 0(不使用)
偏移: 0
容差通常设定为“0(零)”。
・ 然后，设定元件要素组的排列。
排列数据包括维度与列·行的间距、数量。
由于引脚元件要素时为1维，因此要在「维度」中选择1D。
在示例元件中第1元件要素组为30个，因而输入「列」的「数量：30」。
下图给出了各元件要素组的间距。
·若间距设为 0.5mm，则输入「列」的「间距：0.5」。
·容差通常设定为“0(零)”。
