第 1 部基本篇第 1 章装置概要 1-12 ●电动式供料器用台架的各部分名称把电动式供料器沿着导轨 ① 插进去，顶住固定块 ② ，定位。安装电动式供料器 ETF 的位置，请参见位置标签 ③ 。台架标记 ④ ，是用于校正台架位置及姿势的标记。 ① 导轨 ③ 位置标签 ⑤ 定位销 ② 固定块 ④ 台架标记 ⑥ 台架基座

第 1 部基本篇第 1 章装置概要

1-11

1-2-2 元件供给部分的构成

元件供给部分在基板传送部分的前后，有 2 个供料器台架，供给方式因元件的包装方式(带式、托盘)

而不同。

v 带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器。

v 托盘元件由托盘支架或矩阵托盘更换器、矩阵托盘服务器供给。

托盘支架及矩阵托盘服务器可安装在后侧。

当您使用

统一更换台车

（可选），卸下或插入来自贴片机体内的送料器，可以脱机设置。

* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）

供料器台架

基板传送部分

后侧

基板

前侧

第 1 部基本篇第 1 章装置概要

1-12

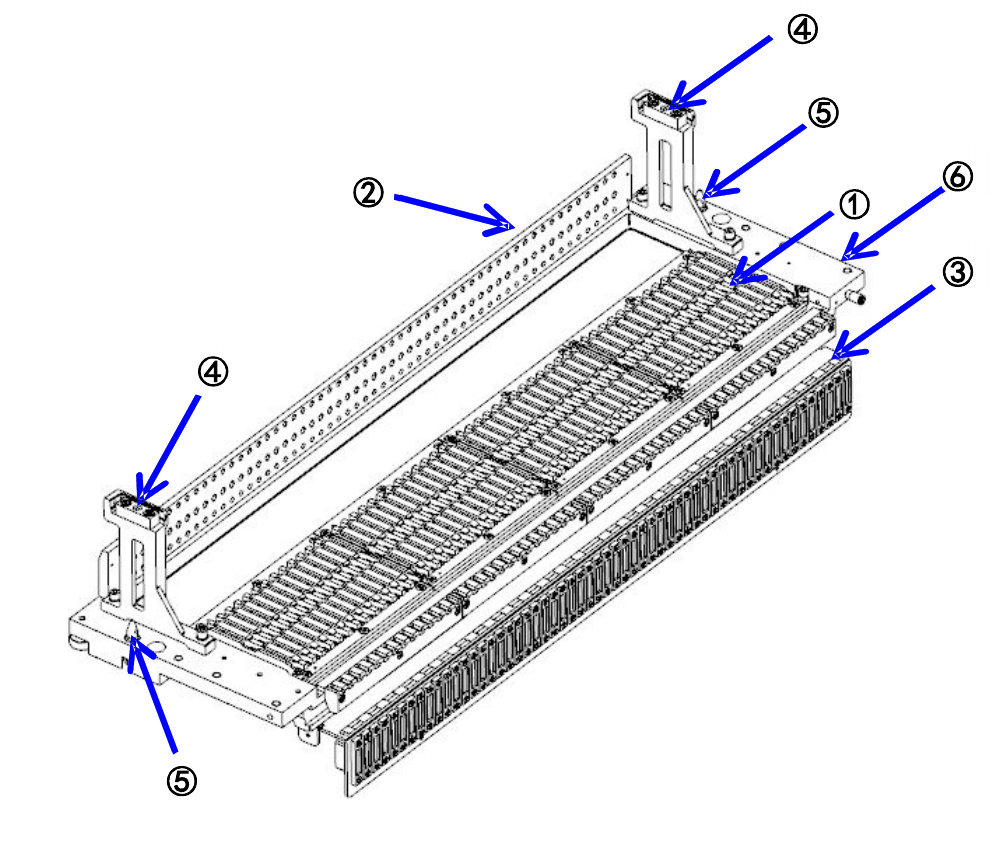

●电动式供料器用台架的各部分名称

把电动式供料器沿着导轨①插进去，顶住固定块②，定位。

安装电动式供料器 ETF 的位置，请参见位置标签③。

台架标记④，是用于校正台架位置及姿势的标记。

① 导轨 ③ 位置标签 ⑤ 定位销

② 固定块 ④ 台架标记 ⑥ 台架基座

第 1 部基本篇第 1 章装置概要

1-13

Ÿ 电动式供料器用统一更换台车的各部分名称

编带卷筒安装在卷筒架①上。

升高 E 台架②，用定位销③定位。

在准备位置上换挂编带时，把准备连接器④插到 ETF 一侧的连接器上。

在 RF 系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。

贴片机运行中，被切断的载带会滞留在垃圾箱⑤内。

① 卷筒架 ③ 定位销 ⑤ 垃圾箱
