第 2 部 功能详解篇 第 11 章 自己诊断功能
11-3
11-2-2 自己诊断信息详细显示

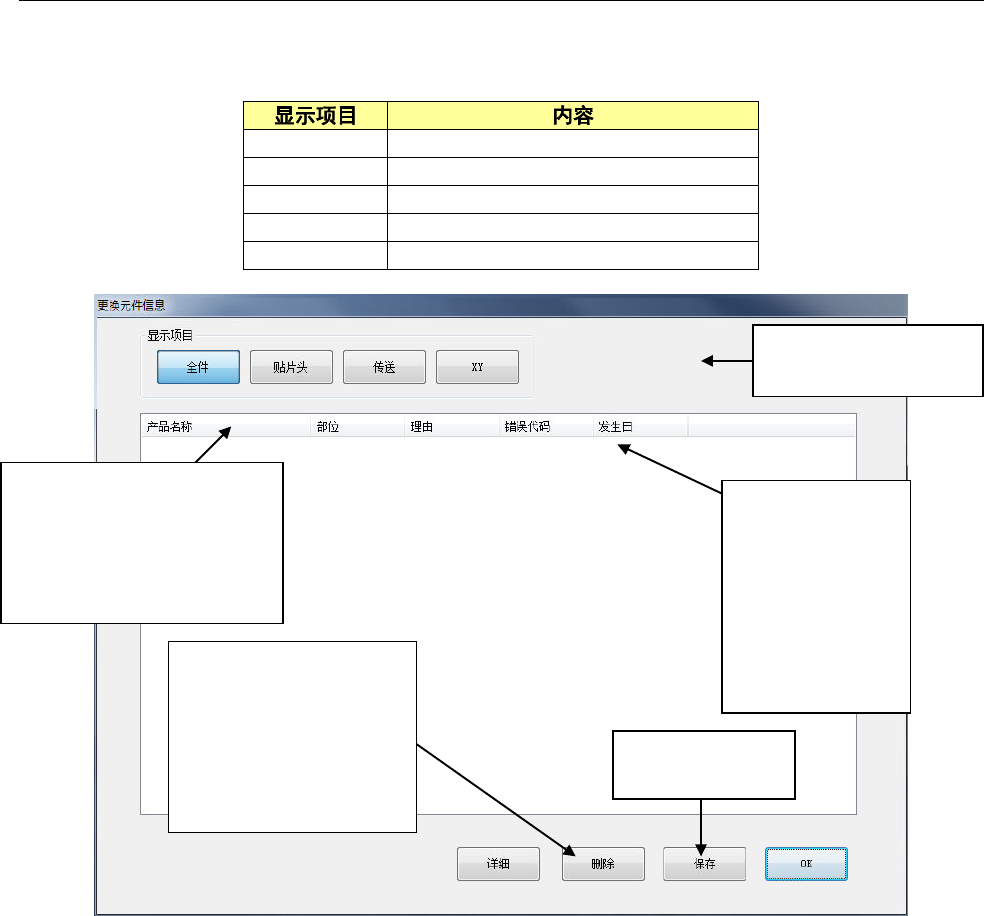

自己诊断信息详细显示更换部件信息一览表画面。
更换部件信息，显示如下内容。
产品名称
更换对象部件名称
(
图上的正式名称
)
部位
有多处部位时显示部位
理由
需要更换的原因
(
时间等
)
错误代码
需要更换的错误代码
发生日
需要更换的日期
按下「显示项目」按钮，
可集中显示所需项目。
（排序功能）
选择项目行时，按产品名称
排序（升序）
在升序状态时再选择一次时
则恢复原状。
发生更换原因
（时间）
时间监视到达更
换时间
（错误）
根据错误代码判
断为需要更换
更换部件信息
保存文件
项目删除按钮选择更换
部件的行，并进行清除。
（本清除操作时，会保
存在更换履历里）
用户级别：管理者权限
以上有效
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-4
11-3 诊断功能
11-3-1 易损部件更换通知功能
根据易损部件的使用状况，按各自的更换标准通知更换日期的功能。
对每件部件，都按设定的更换日期标准（时间、动作次数、移动距离等）进行判断。
更换日期，均根据新设的自诊断信息判定。
对象易损部件及检查项目列举如下：
贴片头 过滤器 时间
传送 传送带 次数(传送)
XY
XY 机器人电缆 (※1) 信号
(※1) 在返回原点时进行检查，按自己诊断数据建立标志
11-3-2 错误发生频度监视功能
错误发生频度监视功能，是对疑为装置故障的有关错误，监视错误发生频度的功能。
错误发生频度监视功能，是通过如下功能实现的。
(1) 发生错误时，检查是否在 1 个月（30 天）内在同一单元发生了错误。
(2) 若(1)项的同一错误发生了规定次数以上时，即判断该单元需要进行维护。
(3) 根据错误号码与起因单元建立联系的数据表，管理本项功能。
错误发生频度的监视对象如下：
贴片头
LNC120
-
8
LNC120
-
8
接触不良
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-5
11-3-3 个别诊断功能
个别诊断功能是指，按动作项目进行装置诊断的功能。
个别功能的诊断项目，列举如下。
No.
1
Cal 块标志沾污检查
检查 Cal 块标志上有无夹具或部件遮挡标记，确保
返回原点时坐标系不会出现误差。
2
过滤器沾污检查
对 Head 的真空 ON/OFF 按规定次数执行检查，检
查喷射泵的粘连，诊断是否发生不良。
3
VCS 脏污检查 执行 VCS 脏污检查，判定结果。
4
Head 偏移量
相对于 OCC 的各 Head 安装位置
与激光校准主体的安装角度
5
激光/传感高度 从基板表面看到的激光/传感高度
6
真空校准 实施真空测定。
7
VCS
偏移量
标准・高分辨率
VCS
的装配位置
/
安装角度
8
VCS
多元件识别补偿
各吸嘴中心对
VCS(54mm)
的组装位置
9
ATC 滑动板开闭检查
可确认 ATC 滑板开闭时间，为吸嘴更换不良等提供
诊断材料。
(1) 启动之后
选择桌面画面菜单的「维护」→［自己诊断功能］，显示自己诊断的初始画面。
(2) 退出自己诊断
选择信息区域的「退出」或标题栏右侧的退出按钮，即可退出应用程序。
