第 2 部功能详解篇第 12 章选项组件 12-19 12-3-3-2 高度的确认在 MTS 的第 1 段上安装托盘垫。返回原点操作后，依次点击机器设置＞位置设置＞ MTS 安装位置偏移量，按下 [ 测定 ] 按钮。拉出托盘垫，自动测定高度。反复执行测定 ⇔ 调节器的高度调整，确认画面使测定位置 1 ～ 3 的高度为 -1 0.00 ～ -9.0 0mm 。调整完成后，旋紧调节器的螺母将高度予以固定…

第 2 部功能详解篇第 12 章选项组件

12-18

3) 压靠在主体的止动送料器

第 2 部功能详解篇第 12 章选项组件

12-19

12-3-3-2 高度的确认

在 MTS 的第 1 段上安装托盘垫。返回原点操作后，依次点击机器设置＞位置设置＞MTS 安装位置偏

移量，按下[测定]按钮。拉出托盘垫，自动测定高度。反复执行测定⇔调节器的高度调整，确认画面

使测定位置 1～3 的高度为-10.00～-9.00mm。

调整完成后，旋紧调节器的螺母将高度予以固定。

第 2 部功能详解篇第 12 章选项组件

12-20

・调节器每转 1 圈则高度变化 2.5mm。

・由于调节器的螺丝有遊隙，用螺母将调节器固定时请注意以下事项。

① 考慮到遊隙，Z 高度定为 -9.15mm 前后

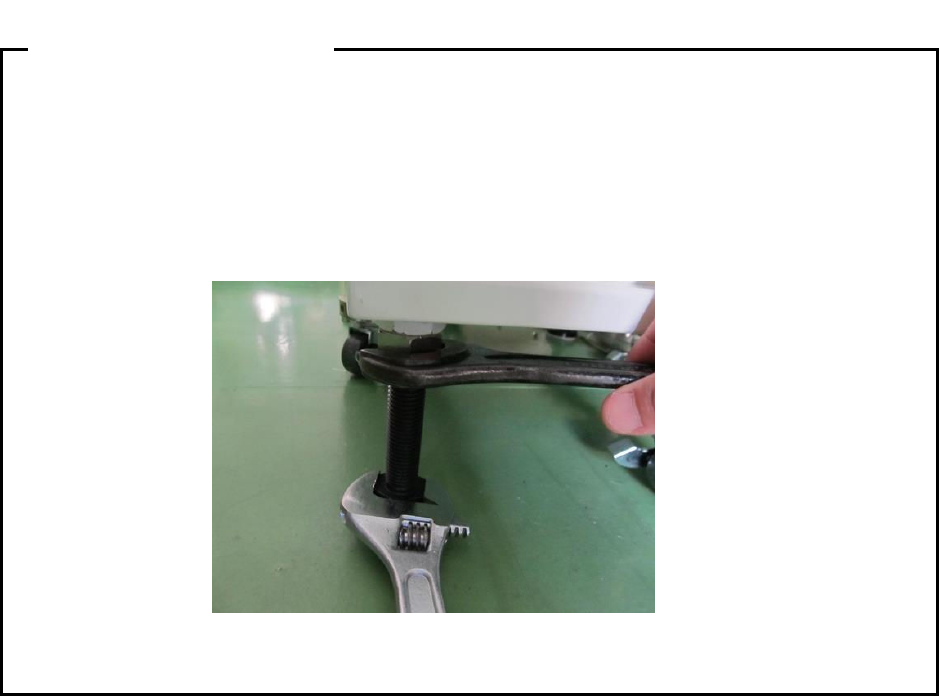

② 旋紧固定用螺母时，高度调整用螺母也要用扳手卡住，以防止调节器旋转。

・设置脚轮、调节器时要 4 个均衡地转动。

・设置完成后，把 RF08AS 插入后侧 14 号通道，如没有干渉就是正确的位置。并且，请关

闭安全护罩，检查与 TR8SR 主体有无干渉。

水平调整操作的提示
