第 2 部 功能详解篇 第 12 章 选项组件
12-89
12-13 共面性
12-13-1 功能概要

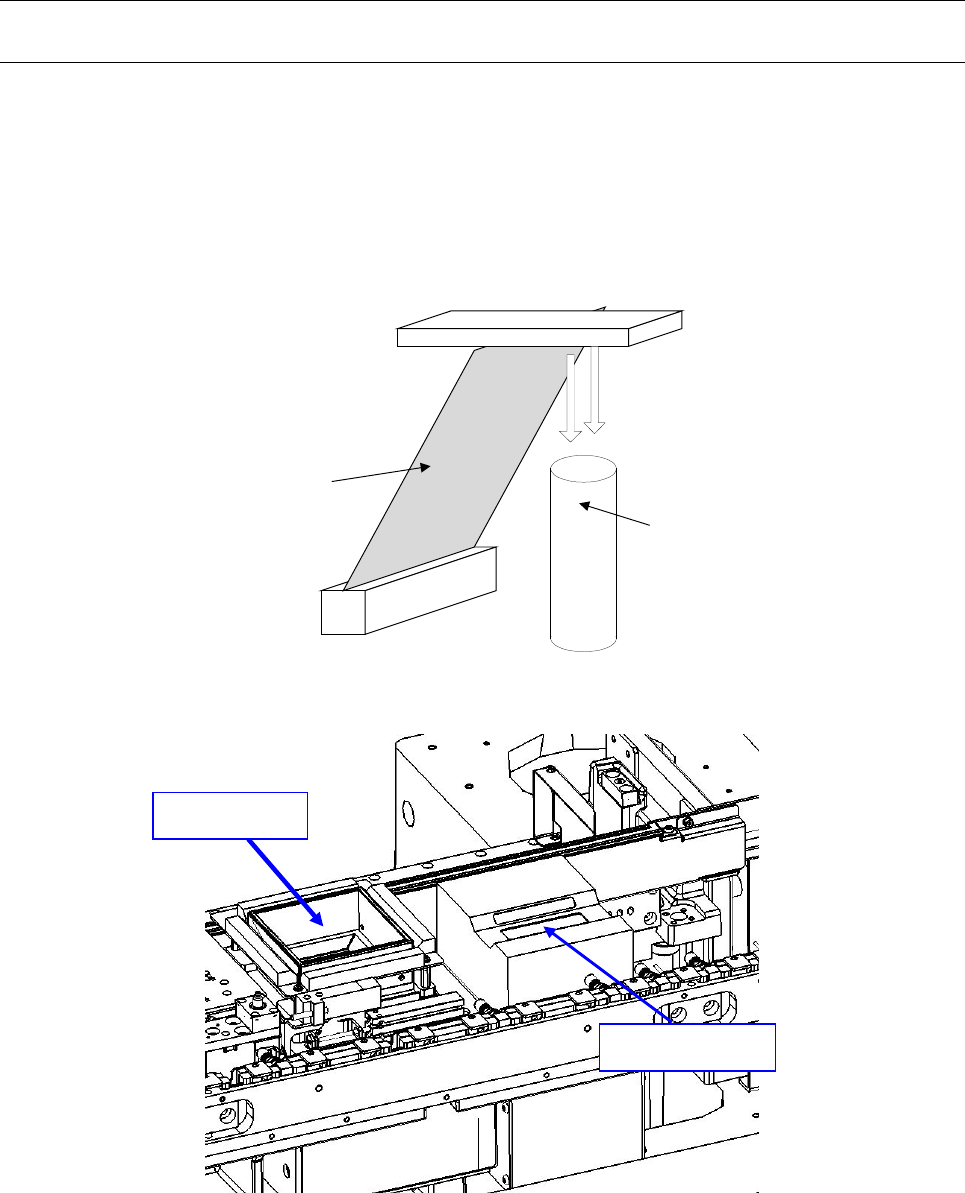

本机为使用激光射线检查电子元件的共面性的装置｡
在激光射线（Y 方向）与直交的方向（X 方向）上，使被测量物的元件以一定速度移动，用摄像机拍
摄照射到测量对象上的激光束不规则反射，制作 3D 图像进行非接触式的变位测量。
◇ 本机以预先送入贴片机的元件信息为基础，从取得的 3D 图像对元件的好坏进行判定（检查电极
的高度）。
激光束
摄像机
共面 传感器
VCS 单元
第 2 部 功能详解篇 第 12 章 选项组件
12-90

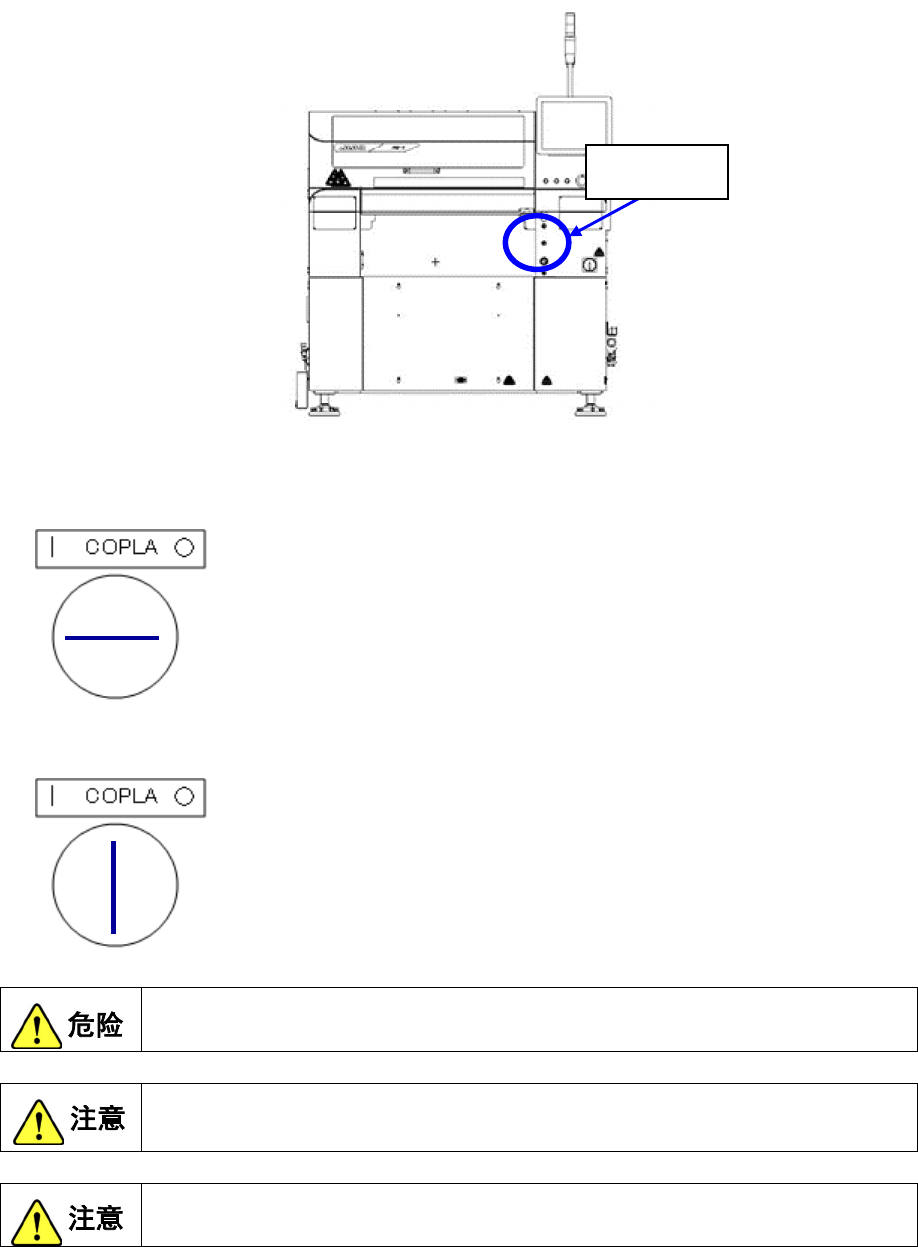

使用共面传感器时，必须操作共面传感器用的钥匙。
插入钥匙，逆时针旋转即可使用。
◇ 可使用
◇ 不可使用
共面传感器使用的是激光等级 3B 的产品。
激光照射到眼睛或皮肤会有危险。切勿直视或触摸激光。
护罩打开时即使进入维护模式，共面传感器也不能使用。
不会进行扫描动作・激光的照射。
如果不按照此处的规定的步骤进行控制及调整，会受到危险的激光照射。
共面钥匙
第 2 部 功能详解篇 第 12 章 选项组件
12-91
12-13-2 共面性检查内容
12-13-2-1 平行（共线性）检查
对有引脚的边的「上下方向弯曲」进行检查。
◇ 此检查按照『 1 次扫描 』进行。例如，“QFP 等的 4 边芯片为 4 边”、“SOP 等的 2 边芯片为 2
边”的各边，按１次扫描进行检查。
平行（共线性）的意思是平行性。
平行（共线性）仅适用于引脚元件｡
12-13-2-2 共面性检查
求得共面的方法有如下两种。
对于 QFP/SOP，可使用 3 点法(JEDEC 标准：JESD22-B108A)、以及最小二乘法(JEDEC 标准：
JESD22-B108A)求出共面(端子最下面的均一性)。
■ 出货时的设定为 3 点法。
要变更设定可在机器设置中进行（参见「8-3-6-8 共面性」）。
◇ QFP、SOP 使用 3 点法或最小二乘法。
◇ 球元件使用最小二乘法｡
测量线
引脚下方向弯曲
检查芯片
