第 2 部 功能详解篇 第 12 章 选项组件
12-62

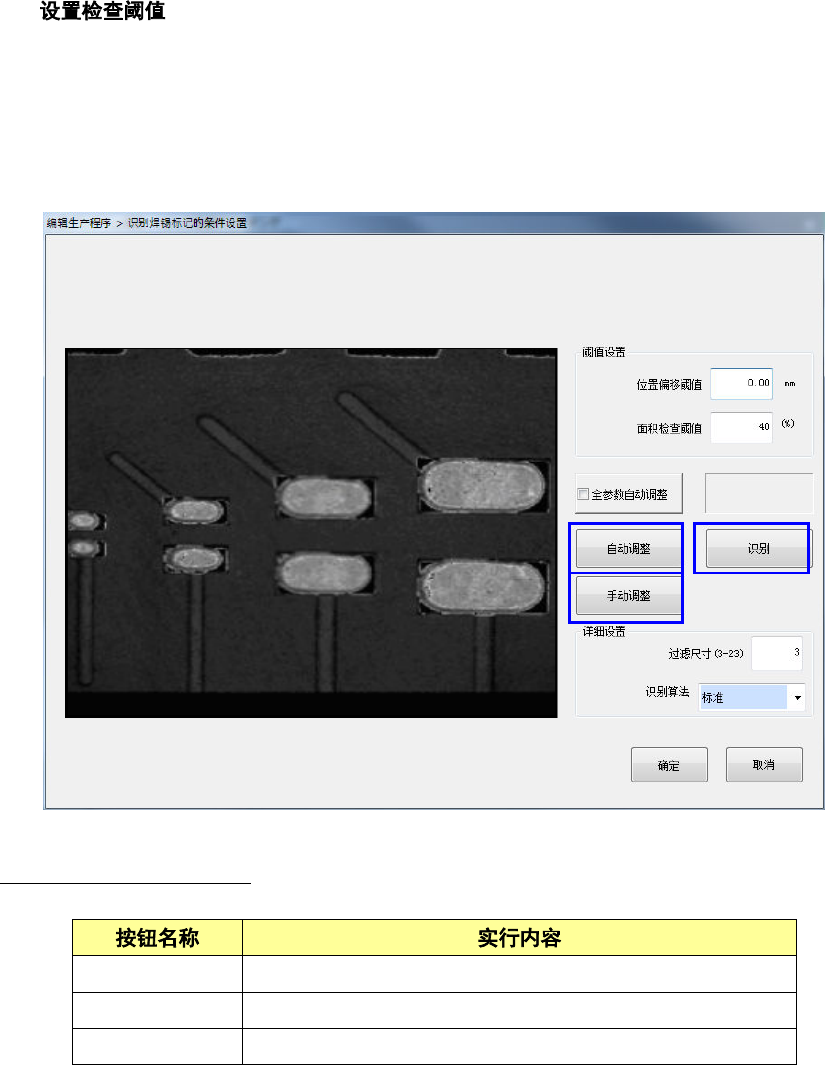

(4)
输入焊锡位置偏移检查所需的位置偏移阈值、状态检查所需的面积比的阈值。
检测框的数值，应为示教时的焊锡外形尺寸＋位置偏移阈值。
按下 [确定]，阈值更新后，进入下一个工序。
* 以位置偏移阈值为基准，设置检测范围。
* 在面积检查阈值框内输入 0 时，则不进行面积比的检测。
画面上显示的命令按钮内容
自动调整 自动调整照明、阈值、对比度图案。
识别 进行焊锡标记识别。
手动调整 移动到手动调整画面。
<使用键盘操作>
1. 按[Tab]键，把焦点移动到编辑框。
2. 在编辑框内输入变更值。
3. 用[Tab]键，把焦点移动到相对应的命令按钮上，再按 Enter 键。
①
②
③
①
第 2 部 功能详解篇 第 12 章 选项组件
12-63
(1) （参数）自动调整
在 [识别焊锡标记的条件设置] 画面上选择 [自动调整] 按钮，可一边变更参数，一边反复进行识
别，自动调整出最适宜的参数。自动调整结束后，显示如下 [自动调整结果] 画面。识别不稳定
时，会显示警告。
显示该画面时，按下 F12 键，可保存多个自动调整时的图像。
图像可与摄像机识别图像同样地保存下来。但处理需要时间。
若要中止时再按一次 F12 键，或按 Esc 键，显示对话框后可选择停止保存图像，或继续。
(2) 识别
在 [识别焊锡标记的条件设置] 画面上选择 [识别] 按钮后，即可按设置的参数进行识别。
识别成功时，VCS 监视器上的焊锡中心点会出现十字标记。
识别失败时，VCS 监视器会显示错误代码。
识别不稳定时，可在 [识别焊锡标记的条件设置] 画面上选择 [取消] 按钮，重新调整照明。
第 2 部 功能详解篇 第 12 章 选项组件
12-64
(3) 手动调整
在 [识别焊锡标记的条件设置] 画面上选择 [手动调整] 按钮后，可手动设置焊锡、焊盘、阻焊剂，
进行对比度的确认及参数的调整。
・手动调整时的图像
在 [设置测量位置] 上进行焊锡位置、基板位置 (特别是电路部分)、焊盘位置的示教。
把光标对准示教位置编辑框，进行示教。
示教结束后编辑框上会出现*符号。
有时不能设置焊盘位置。在此种情况下，请进入和执行下一个步骤（[确认对比度] 和 [调整参数]）。
确认对比度 以现在设定的参数测量各范围的亮度，在画面上显示是否得到足够的对比度。
调整参数
变换照明等各项识别参数，测量各个范围的明亮度，进行调整，以取得对比
度适宜的参数。
调整结果将在 [自动调整结果]画面上显示。
调整不出对比度时，请重新设置识别位置。
