第 1 部 基本篇 第4 章 制作生产程序
4-12
(2) 单板基板
所谓单板基板，就是指在一块基板上仅存在一个电路的基板。

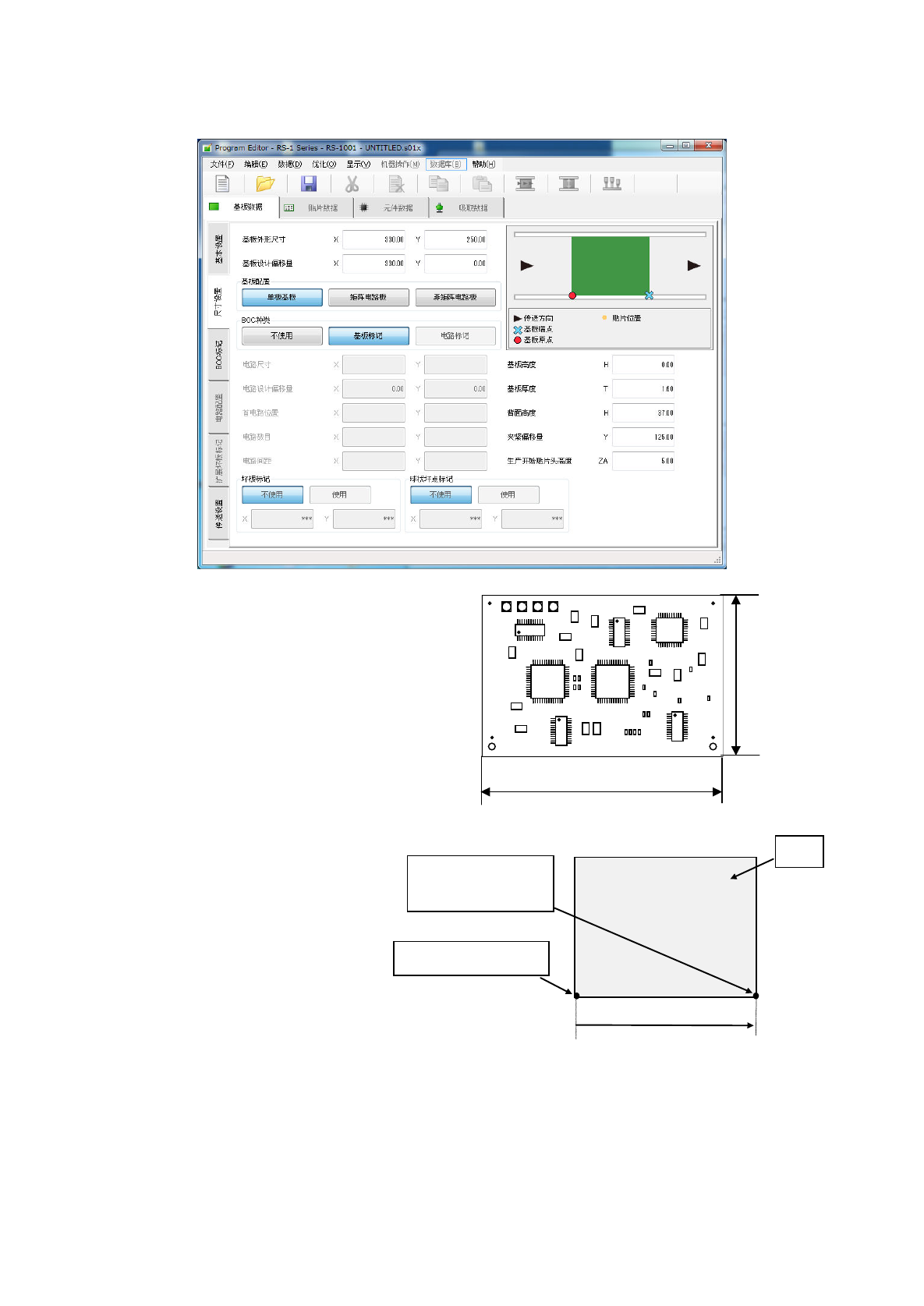

1) 基板外形尺寸
输入基板外形尺寸。
带有垫板基板时，请输入包括垫板基板
在内的尺寸。
与传送方向相同的方向为 X，与传送方
向成垂直的方向为 Y。
2) 基板设计偏移量
输入从基板位置基准到基板设
计端点的尺寸。
使用 CAD 数据时，需要将规定
的原点(CAD 原点或自己公司特
有的原点)作为基板位置基准时，
请输入由 CAD 等规定的从基板
位置基准到基准位置(基板设计
端点)的尺寸。
传送为前面基准，基板流向为左→右时，基板设计端点为“基准位置”。
当“基板位置基准”在左下角时，应在基板设计偏移量 X、Y 坐标中分别输入(Xb，0)的值。
Xb 取正值。
基板尺寸 X
基板尺寸 Y
基板位置基准
基板设计端点
（基准位置）
基板
Yb=0
Xb
第 1 部 基本篇 第4 章 制作生产程序
4-13

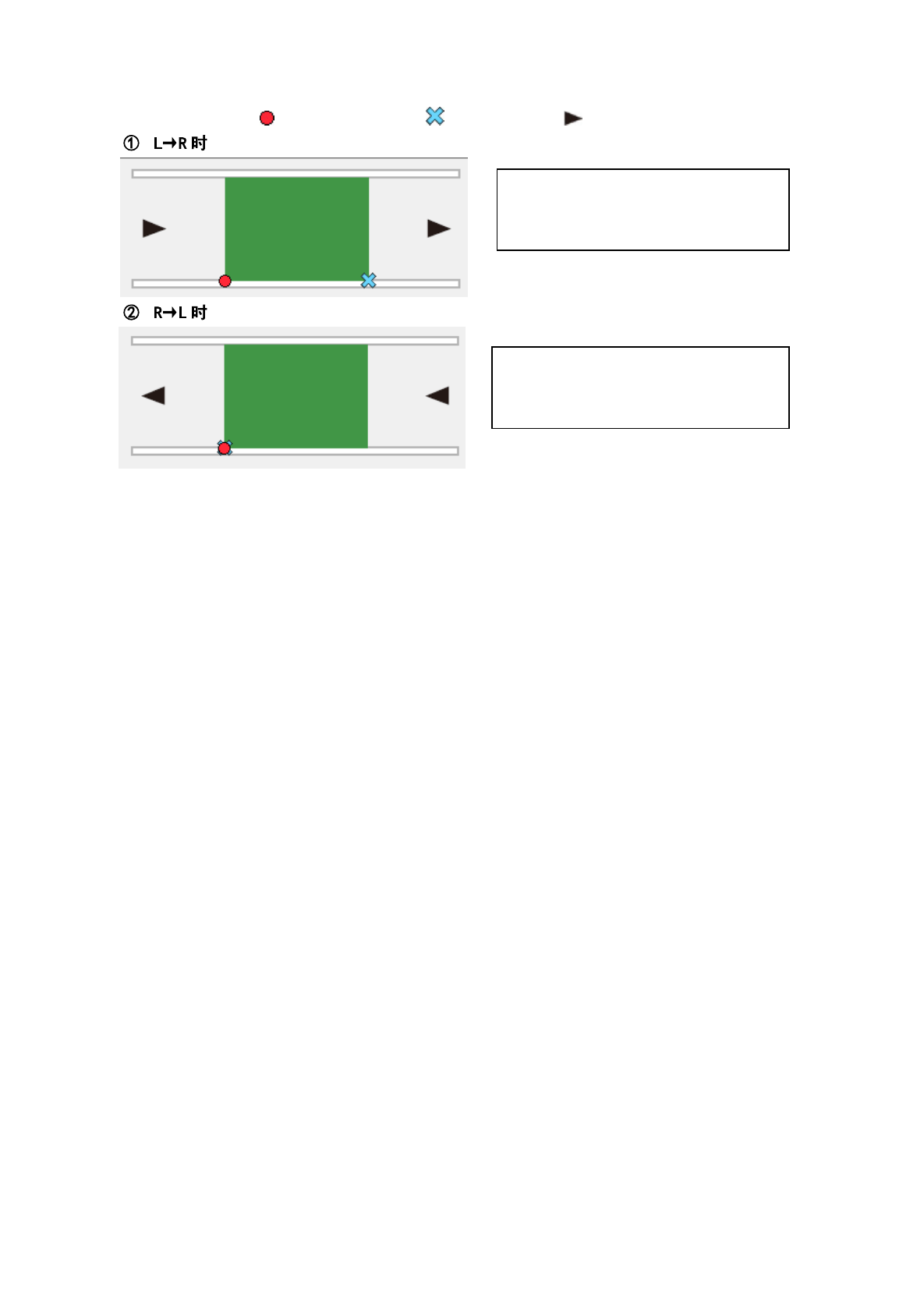

例) 左下角定为基板位置基准时(单位为 mm)
：基板位置基准 ：设计端点 ：传送方向
3) 基板构成
本项选择[单板基板]。
从矩阵电路板､非矩阵电路板变更为单板机板时，要进行电路贴片点的单面展开。
4) BOC 种类
“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的标记。
(也称为“基准领域标记”。)
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记 ： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记 ： 单板基板时不能选择此项。
5) 电路尺寸（电路外形尺寸）
6) 电路设计偏移量
7) 首电路位置
8) 电路数目
9) 电路间距
这些项目在单板基板中无需设置(不能设置)。
在选择矩阵电路板时才需要设置。
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=165 Y=0
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=0 Y=0
第 1 部 基本篇 第4 章 制作生产程序
4-14
10) 基板高度
输入从传送基准面(基准高度。此处为从 Z 轴初始值（=“0.00”）)到基板表面的尺寸。
通常输入初始值。在传送基准面与基板表面高度不同时，才输入基板高度。
示例如下。
例：将异形基板或柔性基板重叠在夹具（承载板）上进行生产时。
此时输入的基板高度为“+t”的值。

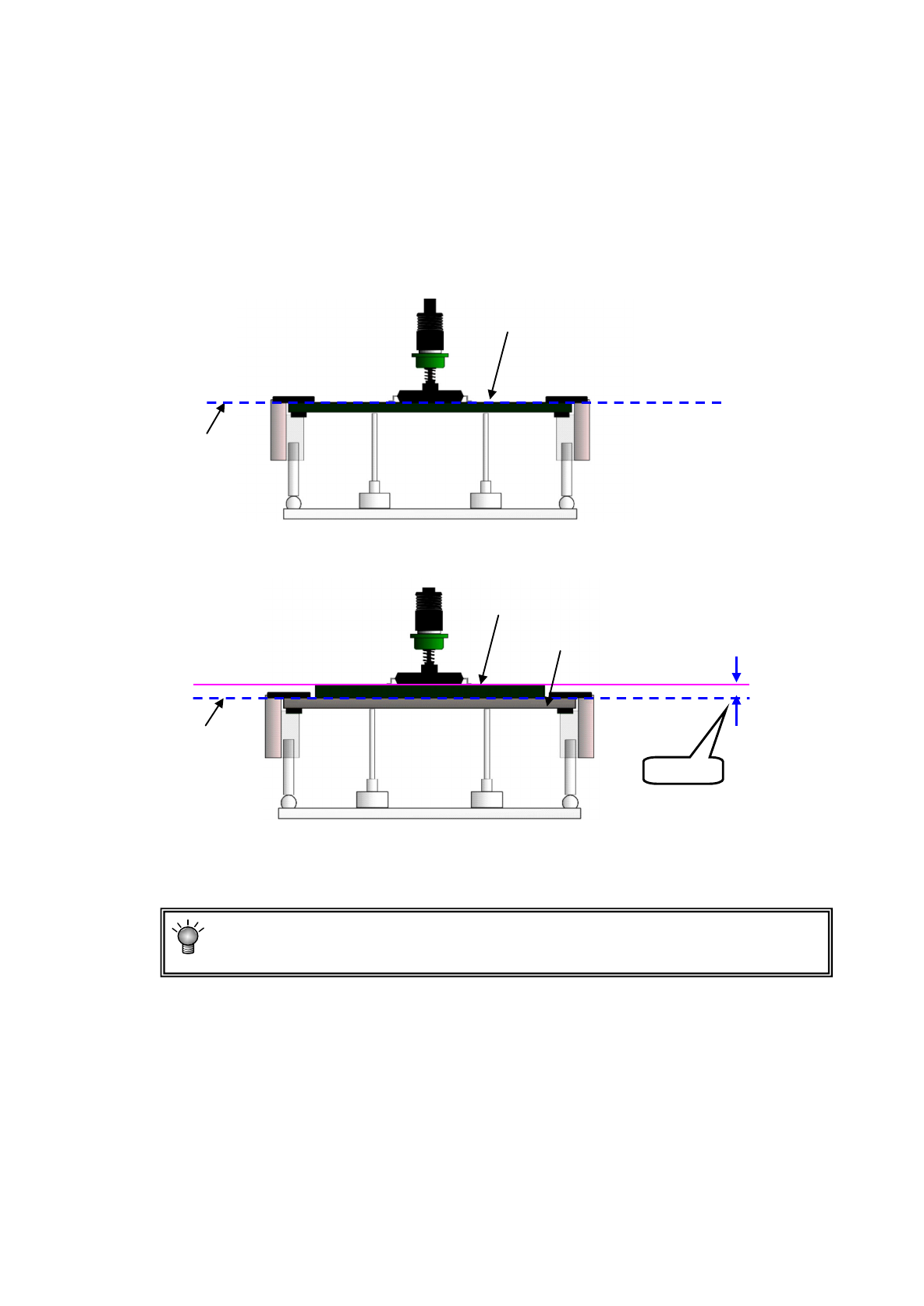

●一般情况（传送基准面=基板表面的高度）
●使用夹具时（传送基准面≠基板表面的高度）
在这种情况下若不输入“+t”，在元件贴片时会将元件挤进贴片面以内(多进入深度 t)，容易损坏元件。
基板表面的高度
传送基准面
+t
夹具（承载板）
传送基准面
基板表面的高度
在进行贴片时的吸嘴高度由基板高度决定。因此，若输入错误的数值，则
有可能会造成贴片错位。（元件未放到基板位置，或者元件过度挤压基板）
