第 1 部 基本篇 第 2 章 生产
2-141
2-14-3-2 删除继续生产文件
如果存在继续生产文件，则生产菜单的[文件]-[删除继续生产文件]呈有效状态。

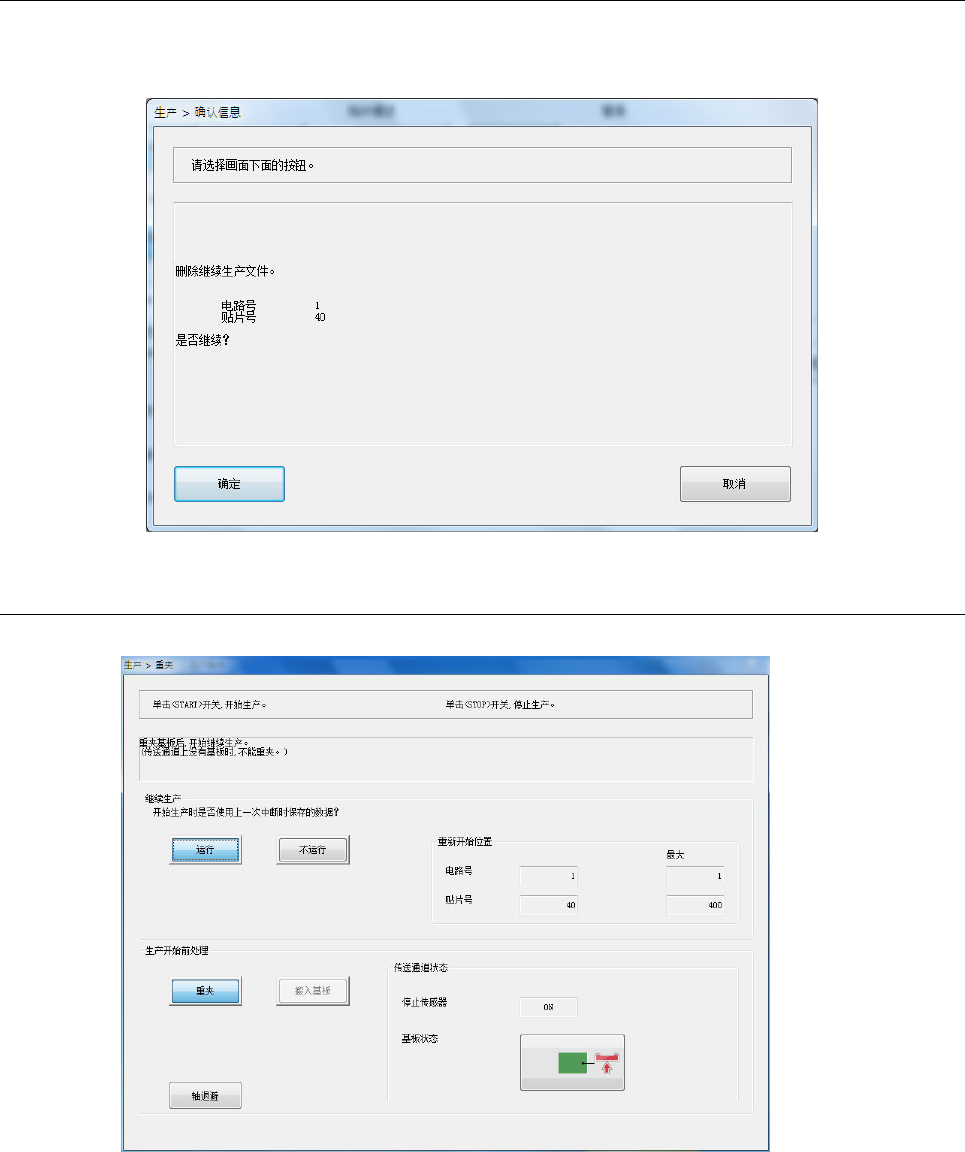

选择此项，即显示删除继续生产文件的确认提示信息。
2-14-3-3 重夹
开始继续生产前，传送通道上有基板时，即显示基板重夹画面。
(1) 提示信息
显示传送通道的状态、重夹/搬入基板的注意事项、执行后的动作等内容。
第 1 部 基本篇 第 2 章 生产
2-142
(2) 继续生产
选择是否进行继续生产。没有继续生产数据时，则不能使用此选项。
运行
运行继续生产
不运行
不运行继续生产。从显示的重新开始位置开始新的生产。
但电路号或贴片号中至少有一方是
0
时，则会从最初的贴片开始。
(3) 重新开始位置
显示开始生产的贴片位置。
电路号
显示开始生产的电路号。
同时生产中前、后分别显示。显示电路号的最大值。
电路号
最大
显示电路号的最大值。
贴片号
显示开始生产的贴片号。
同时生产中前、后分别显示。显示贴片号的最大值。
贴片号
最大
显示贴片号的最大值。
(4) 生产开始前处理
选择是将传送通道的基板重夹、还是搬入基板。
重夹
夹紧传送通道上的基板。生产开始时不搬入基板。
搬入基板
将传送通道上的基板搬出，生产开始时搬入基板。
轴退避
将轴退避到等待位置。
(5) 传送通道状态
显示传送通道的状态。
停止传感器
显示停止传感器位置上是否有基板。
基板状态按钮
用图像显示停止传感器检测的传送通道上基板的状态。
对于缺口基板等，如果处于传感器未检测状态下，可通过按下本
按钮，自动将基板放置在
ON
位置上。
按控制面板的＜START＞开关后，执行所选择的动作。
按＜STOP＞开关，则返回生产通过状态。
1.「不搬出基板继续生产」的「重夹」基板生产，是在生产再开始前已经读
入生产文件，关闭生产画面的情况下进行的，因为对生产中断时传送通道
状态不明，因而可能出现缺件或误贴片。
2. 执行「不搬出基板继续生产」时，若基板尺寸过大、过重，重夹有可能失
败。
第 1 部 基本篇 第 2 章 生产
2-143
2-14-3-4 重夹的动作说明

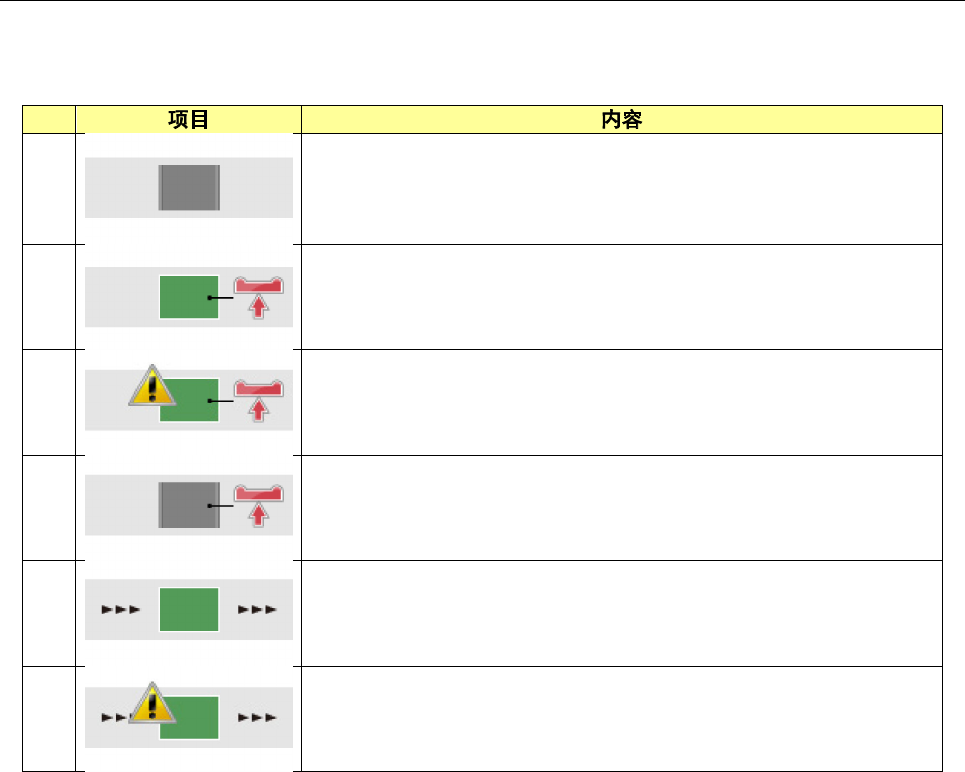

基板的状态图像显示，随着继续生产、选择生产动作，以及传送通道上的基板状态而变化。
点击图像可执行重夹基板或搬出基板。
No.
①
传送通道上没有基板。
②
重夹传送通道上的基板。（在[生产动作]中选择[重夹]）
③
重夹传送通道上的基板。（在[生产动作]中选择[重夹]）
有可能发生缺件或者误动作。
④
重夹传送通道上的基板。（在[生产动作]中选择[重夹]）
传送通道上没有基板。
⑤
从传送通道上搬出基板。（在[生产动作]中选择[搬入基板]）。
传送通道上虽有基板，但因全部元件已经完成贴片，所以需要搬出基
板。
⑥
从传送通道上搬出基板。（在[生产动作]中选择 [搬入基板]）。
因为是搬出贴片过程中的基板，所以有可能出现缺件或误贴片。
能否进行重夹或基板搬送，显示的是哪种基板的状态，取决于选择继续生产、传送通道的信息、继续
生产数据等。详见下一页说明。
