第 1 部基本篇第 5 章数据库 5-4 5-1-2 注册从「编辑程序」中，逐一注册生产程序文件的元件数据。 < > ①打开「编辑程序」的「元件数据」。 ②选择要注册的元件 ( 若是列表画面，请先单击元件所在行 ) ，再单击「数据库」 - 「注册」。 ③显示如下画面，单击 [ 确定 ] ，即可完成注册。已有同名元件注册时，会显示下列提示信息。要覆盖元件数据时请按下 [ …

第 1 部基本篇第 5 章数据库

5-3

在「元件数据」中执行“命令列表”，则仅变更元件数据的内容。

< >

① 进入「元件数据」制作画面。

② 请从元件列表中选择要变更的元件名。

③ 请单击「数据库」/「命令列表」。

④ 从数据库的元件列表中，选择要注册的元件数据的元件名，单击[确定]。

第 1 部基本篇第 5 章数据库

5-4

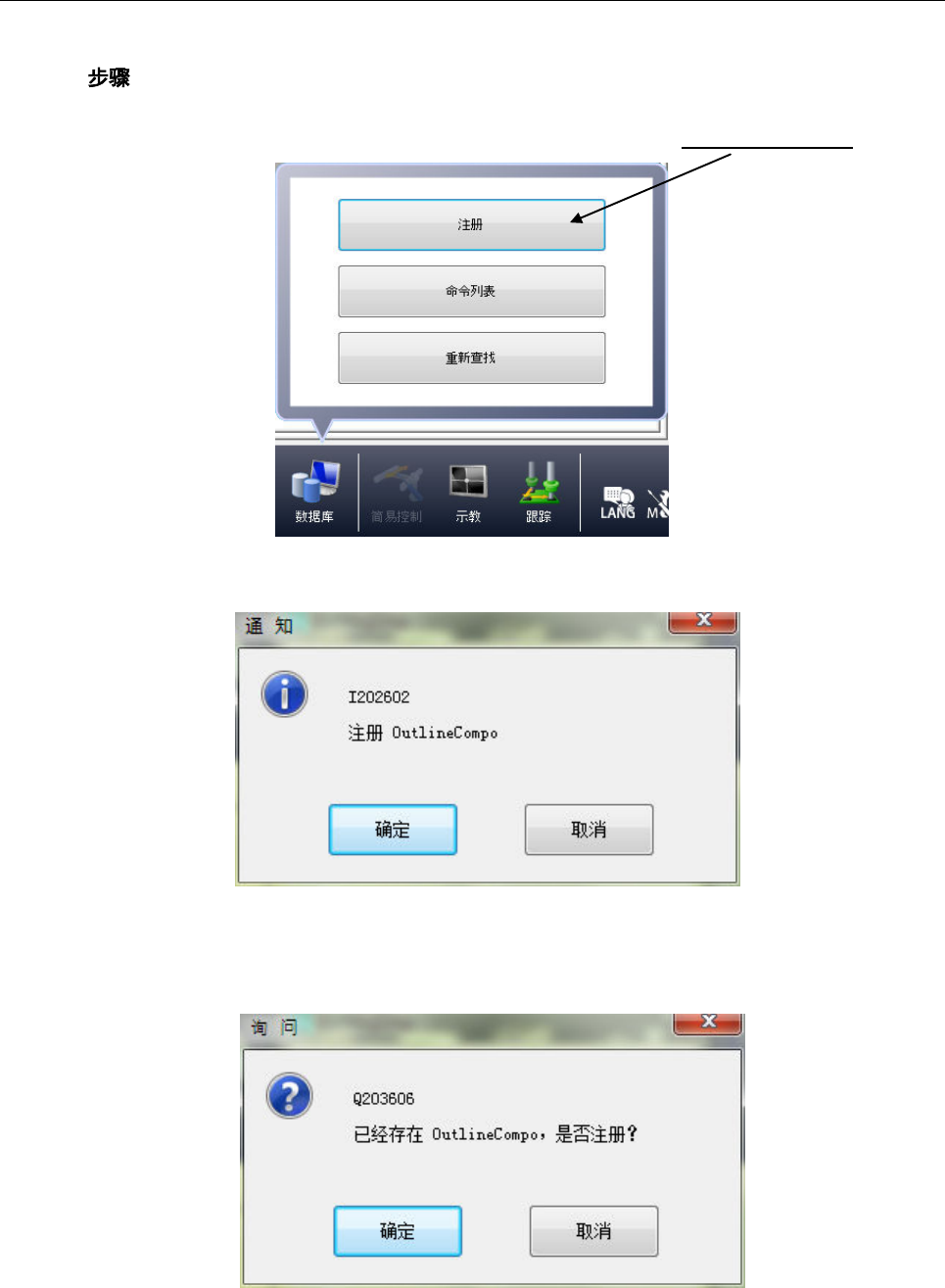

5-1-2 注册

从「编辑程序」中，逐一注册生产程序文件的元件数据。

< >

①打开「编辑程序」的「元件数据」。

②选择要注册的元件(若是列表画面，请先单击元件所在行)，再单击「数据库」-「注册」。

③显示如下画面，单击[确定]，即可完成注册。

已有同名元件注册时，会显示下列提示信息。

要覆盖元件数据时请按下[确定]，不覆盖时请按[取消]。

第 1 部基本篇第 5 章数据库

5-5

把环境设置的数据库注册完成通知设定为「是」的情况下，数据库注册完成时，会显示如下提示。

把环境设置的数据库注册完成通知设定为「否」的情况下，不显示上述提示。

●对元件名逐一进行注册。

●注册目标数据库是指“环境设置(参见「4-5-5 环境设置」)”所指定的数据库。

5-1-3 命令列表

从贴片数据、元件数据中选择时，在尚未从贴片数据输入元件名的状态下，可选择命令列表。元件名

已输入的状态下，则不能执行。

元件名已经输入时，显示为不能选择。

有关执行方法，请参见「5-1-1 数据库使用方法」。
