第 1 部基本篇第 4 章制作生产程序 4-63 ④ 元件形状可指定激光识别用的元件形状。主要用途如下所示。 Config1 对于具有对称性的元件，检测出外切切线，计算、校正位置偏移、角度偏移，进行贴片。具有对称性的元件，是指在测定面的断面图上划线可呈对称状态的元件。标准元件类型 Config2 对于没有对称性的元件，检测出各边，计算、校正位置偏移、角度偏移…

第 1 部基本篇第4 章制作生产程序

4-62

J 引脚插座

レーザ

部品高

鸥翼式插座

レーザ

部品高

带减震器的插座

レーザ測

部品高

其他元件

レーザ測定

部品高さ

モールド部

- 0 . 5 t

-0.5×t

注 1：对 0603 电阻等方形芯片元件贴片，当发生角度偏差时，在元件数据的[定心]选项卡画面中，

将[激光高度]的数值向元件上面移动约 –t/3 （默认值为 –t/2），有时可以改善。

元件高度

激光测定位置

元件高度

模部

第 1 部基本篇第4 章制作生产程序

4-63

④ 元件形状

可指定激光识别用的元件形状。主要用途如下所示。

Config1

对于具有对称性的元件，检测出外切切线，计算、

校正位置偏移、角度偏移，进行贴片。

具有对称性的元件，是指在测定面的断面图上划线

可呈对称状态的元件。

标准元件类型

Config2

对于没有对称性的元件，检测出各边，计算、校正

位置偏移、角度偏移，进行贴片。

指定为异形元件的其他元件

Config3

从测定数据计算、校正吸取角度的位置偏移，进行

贴片。

用于无角的圆筒元件等。这时，

会忽略角度（忽略极性），仅求

出元件的中心。

Config5

对于具有对称性的元件，检测出外切切线，计算、

校正位置偏移、角度偏移，进行贴片。用于对应识

别元件的引脚等时，光线从间隙漏过时的识别。位

置偏移、角度偏移的计算、校正方法与标准元件类

型相同。

标准元件类型(识别引脚用)

Config0

从吸取姿势按贴片角度进行旋转并贴片。用于激光定心不稳定的元件

（超规格的极薄的元件）。不

进行定心即贴片。因此，贴片

位置会被吸取位置影响。

元件形状根据元件类型决定其初始值。通常，如果变更会导致错误发生率提高。

除特殊情况以外，切勿变更。

第 1 部基本篇第4 章制作生产程序

4-64

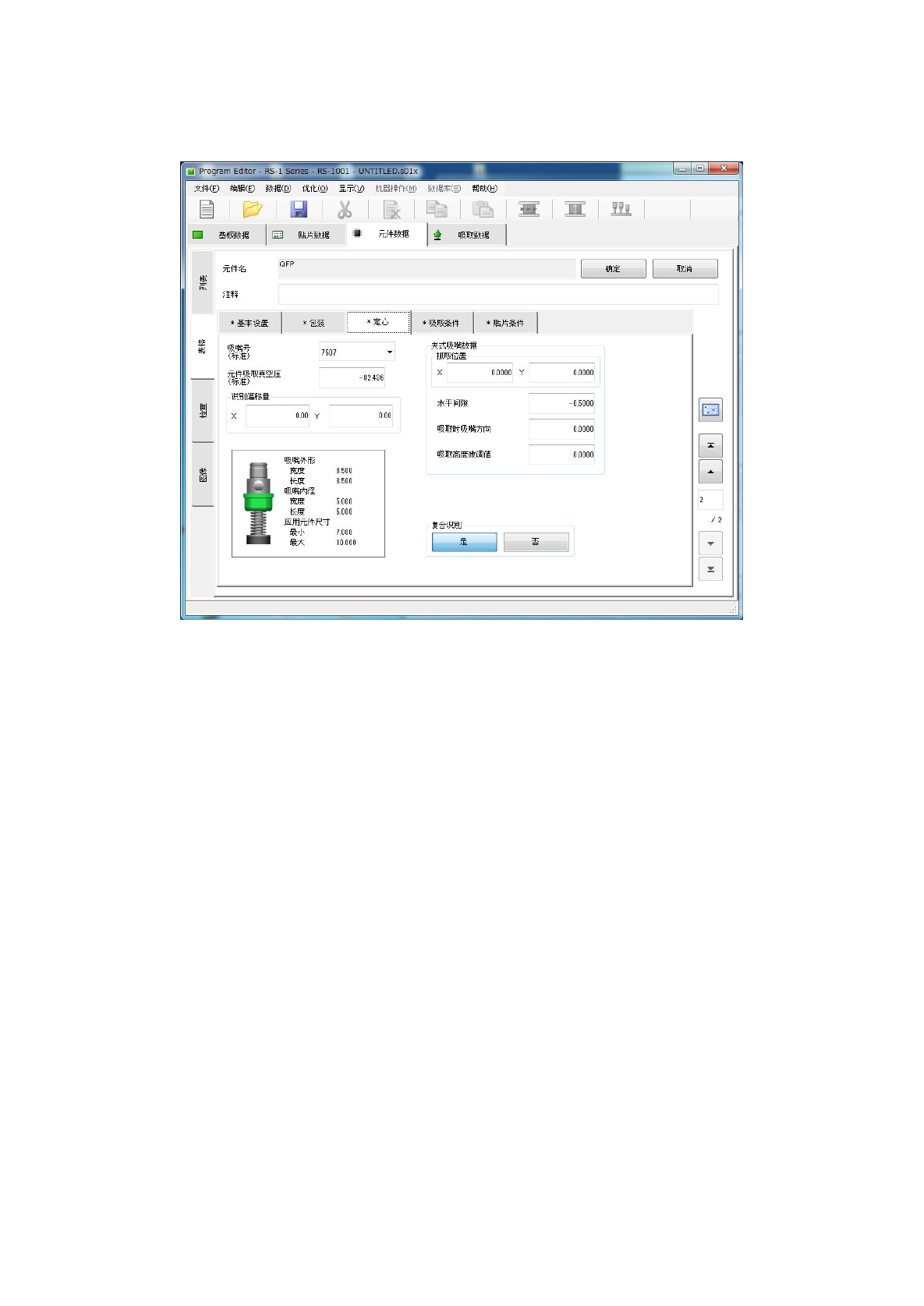

2) 图像定心时

选择定心选项卡，即显示如下画面。

① 吸嘴号

② 元件吸取真空压

与「（1）激光定心时」的设置相同。
