第 2 部 功能详解篇 第 12 章 选项组件
12-82

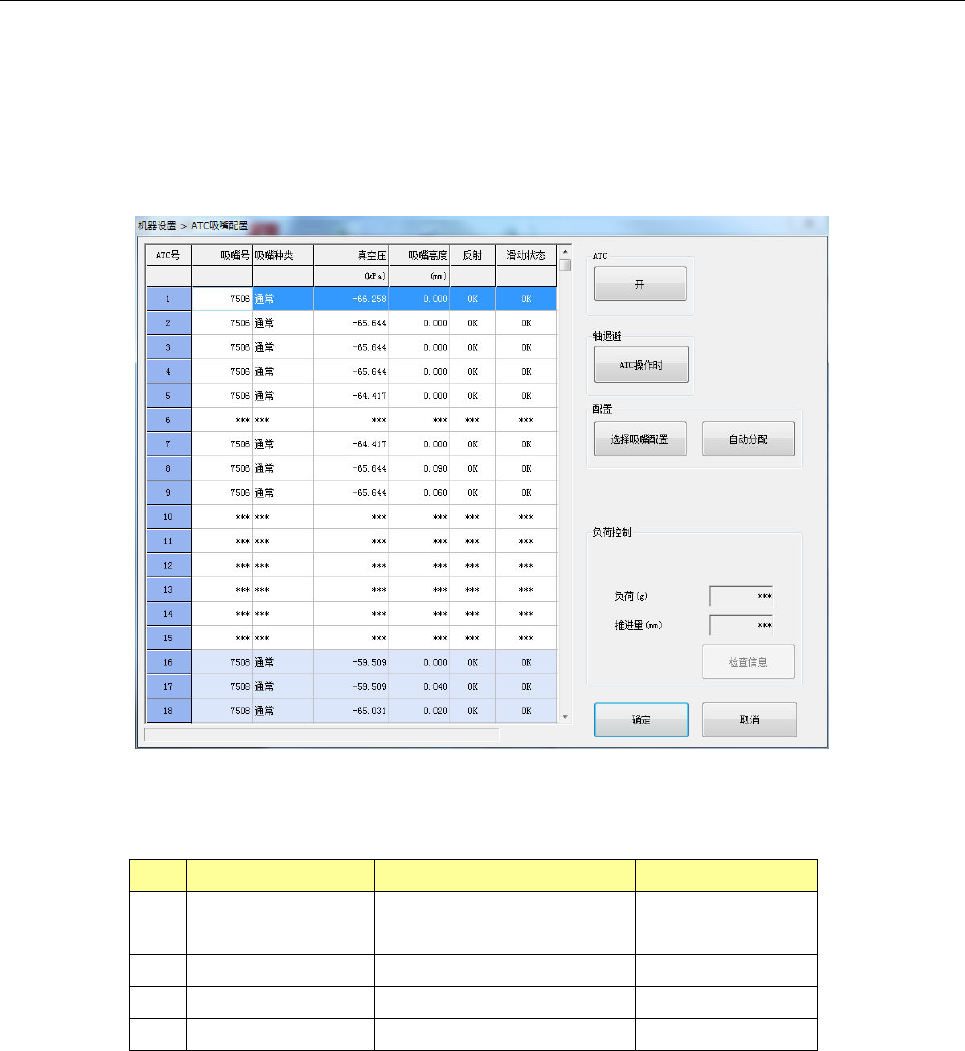

12-12-3-2 负荷吸嘴检查
ATC 吸嘴分配的吸嘴识别动作完成后，在测力器上，将吸嘴以一次压入 0.1mm 深、渐渐地全部压入
测定的推进量，看测定的负荷是否在阈值内，以此检查滑动状态。
但负荷检查对象，限于标准吸嘴 7500～7509 号吸嘴、7680 吸嘴、及低负荷控制对象吸嘴 76*1、76*2、
76*3 号吸嘴。
低负荷控制对象吸嘴，在负荷输入范围的负荷可否可全部校正，均自动进行模拟。
负荷吸嘴检查对象吸嘴·负荷检查阈值如下表所示。
No. 吸嘴编号 检查推进量 (mm) 检查阈值 (%)
1 7500～7505、
7509、7680
1.5 理论值 ±50
2 7506、7507、7508 1.5 理论值 ±40
3 76*1、76*2 4.5 理论值 ±40
4 76*3 4.5 理论值 ±40
第 2 部 功能详解篇 第 12 章 选项组件
12-83
12-12-4 操作选项
12-12-4-1 生产（动作）

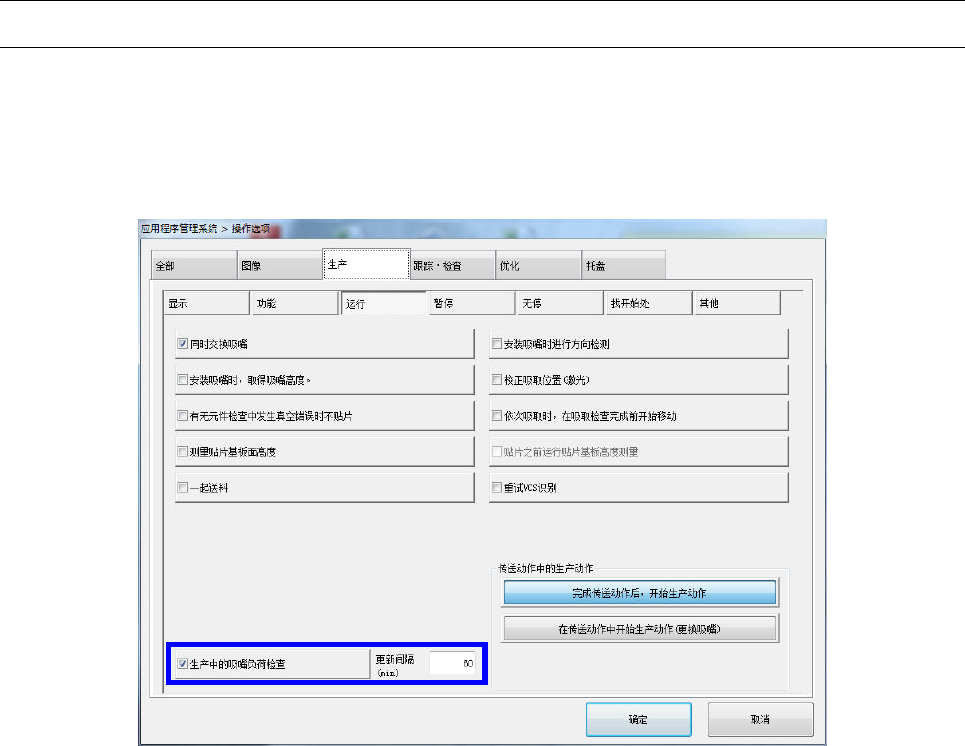

在操作选项的 [生产] － [动作] 中设定 [生产中的吸嘴负荷检查] 为有效后，生产开始时，以及生产
中在经过指定时间（更新间隔）时，会对生产中使用的低负荷吸嘴的负荷数据进行重新取得(在基板搬
入时实施)。
这样，可配合固定吸嘴的状态进行使用负荷属性的负荷控制。
第 2 部 功能详解篇 第 12 章 选项组件
12-84
12-12-5 编辑程序
12-12-5-1 设定负荷控制
选择的吸嘴为负荷控制用吸嘴时，吸取条件·贴片条件画面的控制按钮会变为可选择负荷控制，选择
了负荷控制时，推进量的输入单位会从 mm 变为 g。
对于低负荷控制用吸嘴，图形按钮会变为显示开启，按下图形按钮后，即显示推进量(行程)和负荷值
的关系图的图形。
横轴显示推进量(行程)的输入下限值、上限值。
纵轴显示推进量(负荷)的输入下限值、上限值。
