第 2 部 功能详解篇 第 6 章 通用图像元件
6-39
此时，当还有后续元件要素组时，要在此处选择追加，同样输入数据，定义元件要素组。由于示
例中有第4元件要素组，因此，应追加定义4次元件要素组。
所有元件要素组的定义完毕后，选择左下角的「确定」，便可完成扩展图像数据的输入。

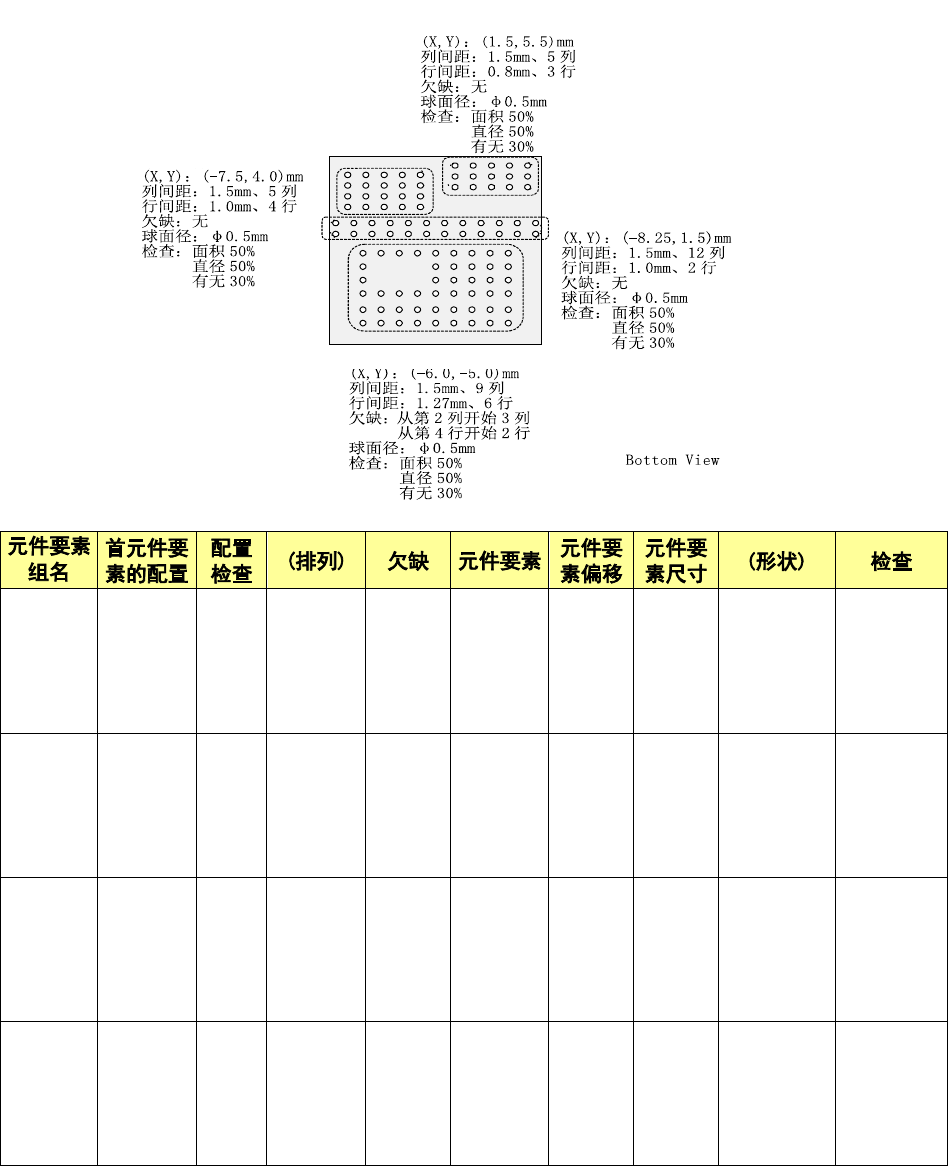

◇ 汇总全部输入的数据，则如下所示。
ELG0001
X：-6.0
Y：-5.0
Z： 0
θ： 0
容差：
全部为 0
0 %
レ 2D
列数：9
间距：1.5
行数：6
间距：1.27
容差：0
列
开始：22
数量：3
行
开始：4
数量：2
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(
由于是球，所
以 不 显 示 圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0002
X：-8.25
Y：1.5
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：12
间距：1.5
行数：2
间距：1.0
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以 不 显 示 圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0003
X：-7.5
Y：4.0
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：5
间距：1.5
行数：4
间距：1.0
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以 不 显 示 圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0004
X：1.5
Y：5.5
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：5
间距：1.5
行数：3
间距：0.8
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以 不 显 示 圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
第
4
元件要素组
第
3
元件要素组
第
2
元件要素组
第
1
元件要素组
第 2 部 功能详解篇 第 6 章 通用图像元件
6-40
6-5-3 外形元件类（元件要素组/元件要素格式）
■ 给出了外形元件类的数据输入例子。
1. 扩展图像画面
· 在「元件类型」中选择外形元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览」中选择追加。

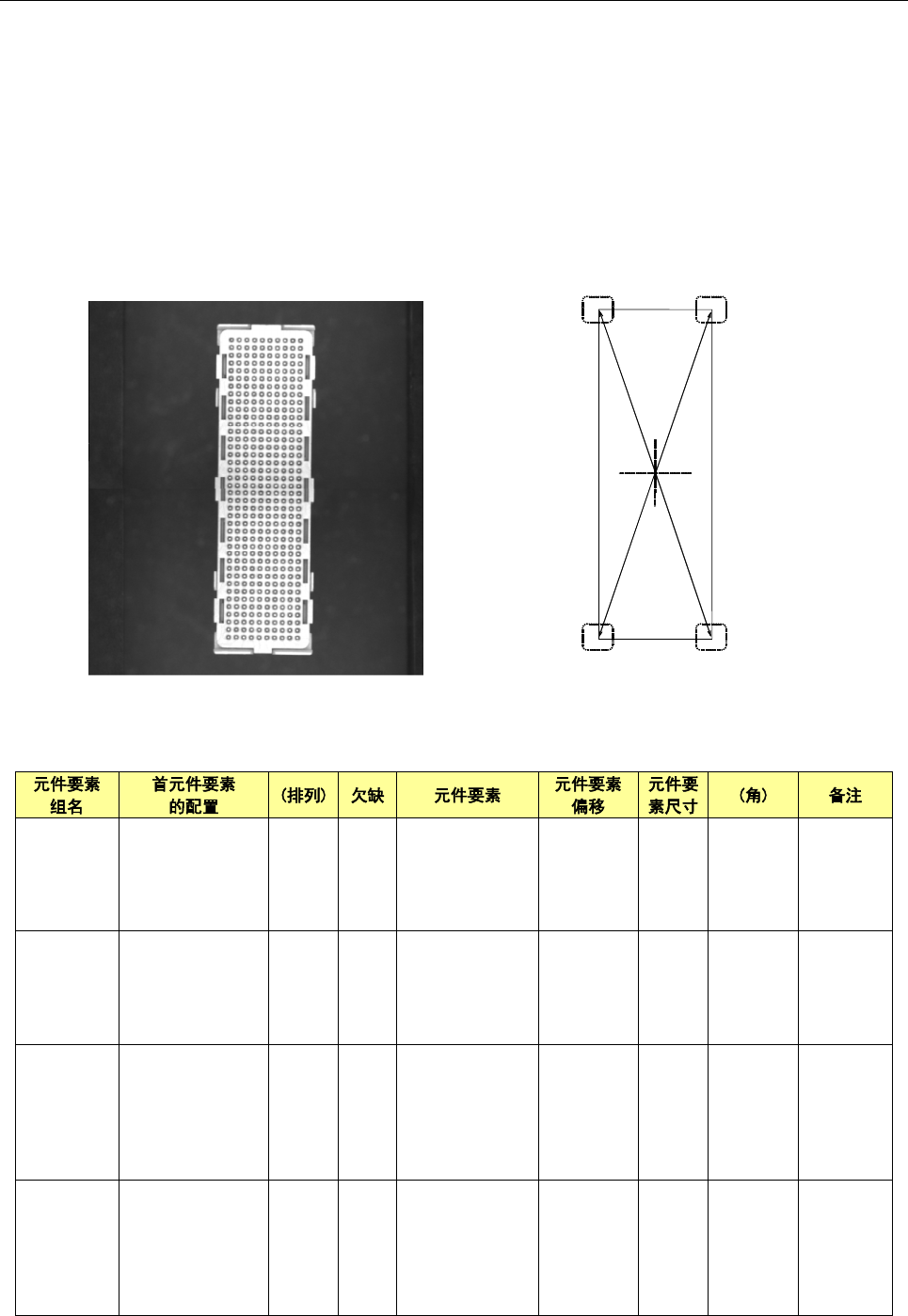

2. 元件实例 1
· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
· 将输入数据汇总后可得到：
ELG0001
X: -8.25
Y: -27.6
Z: 0
θ: 0
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
照明数据：
反 射 的 标
准设定
连续 2 分割
识别
ELG0002
X: 8.25
Y: -27.6
Z: 0
θ: 90
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0003
X: 8.25
Y: 27.6
Z: 0
θ: 180
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0004
X: -8.25
Y: 27.6
Z: 0
θ: 270
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
第 2 部 功能详解篇 第 6 章 通用图像元件
6-41

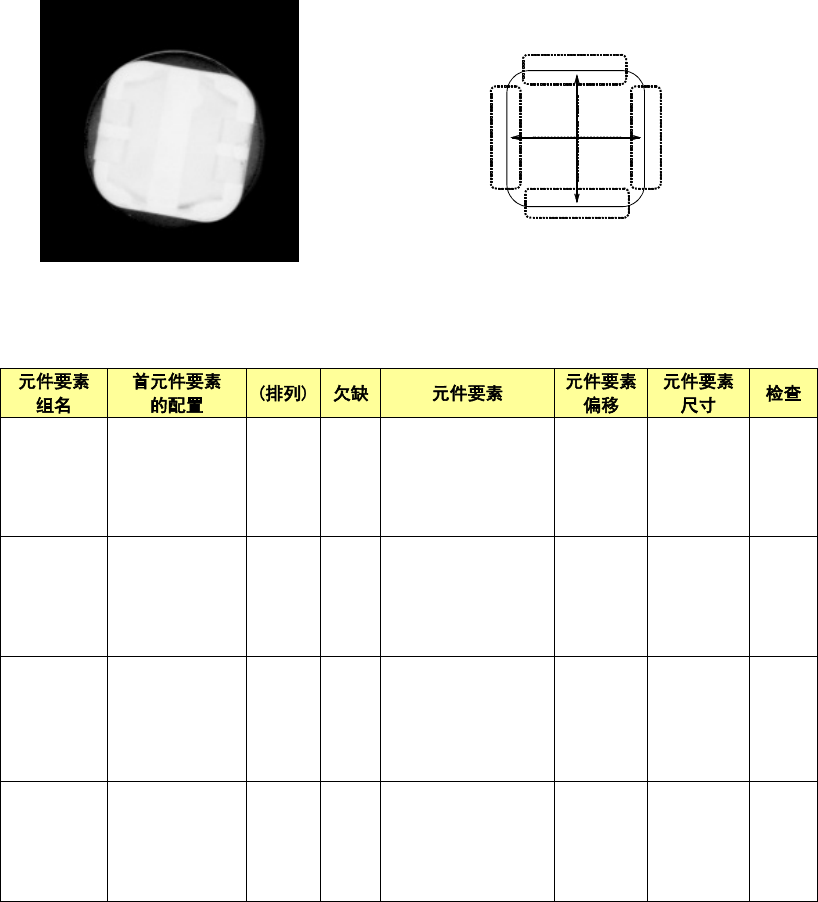

3. 元件实例 2
· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
· 将输入数据汇总：
ELG0001
X: 0
Y: -6
Z: 0
θ: 0
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明
数据：
透射
照明
ELG0002
X: 6
Y: 0
Z: 0
θ: 90
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003
X: 0
Y: 6
Z: 0
θ: 180
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004
X: -6
Y: 0
Z: 0
θ: 270
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
