第 2 部 功能详解篇 第 8 章 机器 设置 8-45 8-3-6-1-1 按下信号灯 设置画面 的 [ 详细设置 ] 按钮 后，将显示以下 画面。 (1) 警报器的音量 移动滑块可以 设置警 报器鸣响时的音量。 按下 [ 警报器 ON ] 按钮可 以使警报器 根据设置音量 鸣响，再次按下 该按 钮则停止。
第 2 部 功能详解篇 第 8 章 机器设置
8-44

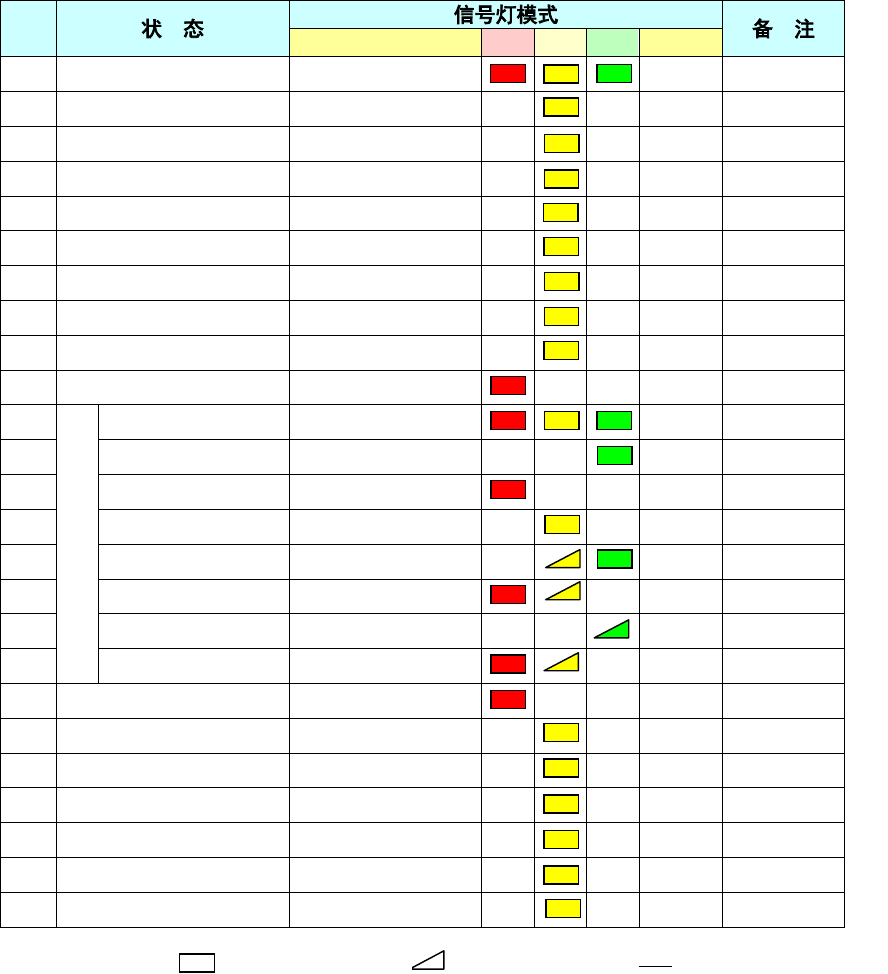

(2) 初始值
No.
点亮状况 红 黄 绿 警报器
1
初始状态(打开电源后)
全部点亮 OFF
2
菜单状态
黄灯点亮 ― ― OFF
3
编辑程序
黄灯点亮 ― ― OFF
4
机器设置
黄灯点亮 ― ― OFF
5 手动控制
黄灯点亮 ― ― OFF
6
通过
黄灯点亮 ― ― OFF
7
文件操作
黄灯点亮 ― ― OFF
8
打印
黄灯点亮 ― ― OFF
9
预热
黄灯点亮 ― ― OFF
10
错误(生产以外)
红灯点亮 ― ― OFF
11
生
产
等待中／正常退出
全部点亮 OFF
12
执行中
绿灯点亮 ― ― OFF
13
出错停止中
红灯点亮 ― ― OFF
14
暂停中
黄灯点亮 ― ― OFF
15
无元件 执行中
绿灯点亮＋黄灯闪烁 ― OFF
16
无元件 停止中
红灯点亮＋黄灯闪烁 ― OFF
17 等待基板传送
绿灯闪烁 ― ― OFF
18
无元件 出错中
红灯点亮＋黄灯闪烁 ― OFF
19
紧急停止中
红灯点亮 ― ― OFF
20
返回原点中
黄灯点亮 ― ― OFF
21
自己诊断
黄灯点亮 ― ― OFF
22
故障解析
黄灯点亮 ― ― OFF
23
自我校准
黄灯点亮 ― ― OFF
24
设置变更中
黄灯点亮 ― ― OFF
25
其他
黄灯点亮 ― ― OFF
初始状态是指，从接通电源到可进行操作为止的状态。菜单状态是，初始状态以后的初始画面。
(3) 信号灯的警报器
Ÿ 当转移到表 8-3-6-1 的各种状态时，如果警报器的设置为 ON，则会发出警报。要停止警报
声，可按前面板的任意开关停止，例如〈START〉开关、〈STOP〉开关。
以停止警报声为目的按下开关，只对停止警报器有用，不起原本的开关按钮的作用。
：
指示灯闪烁
：
指示灯熄灭
：
指示灯点亮
第 2 部 功能详解篇 第 8 章 机器设置
8-45
8-3-6-1-1

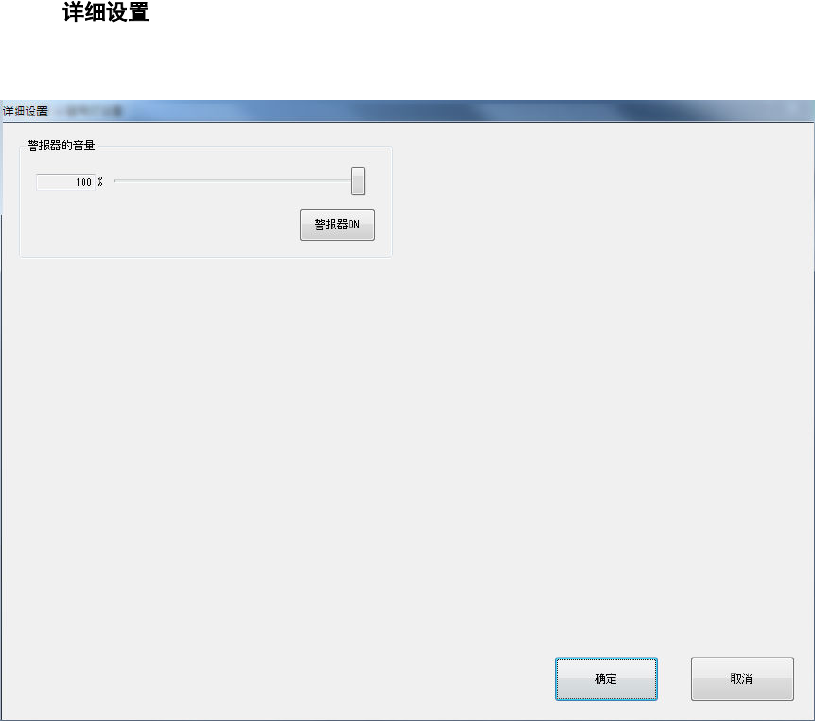

按下信号灯设置画面的 [详细设置] 按钮后，将显示以下画面。
(1) 警报器的音量
移动滑块可以设置警报器鸣响时的音量。
按下[警报器 ON] 按钮可以使警报器根据设置音量鸣响，再次按下该按钮则停止。
第 2 部 功能详解篇 第 8 章 机器设置
8-46

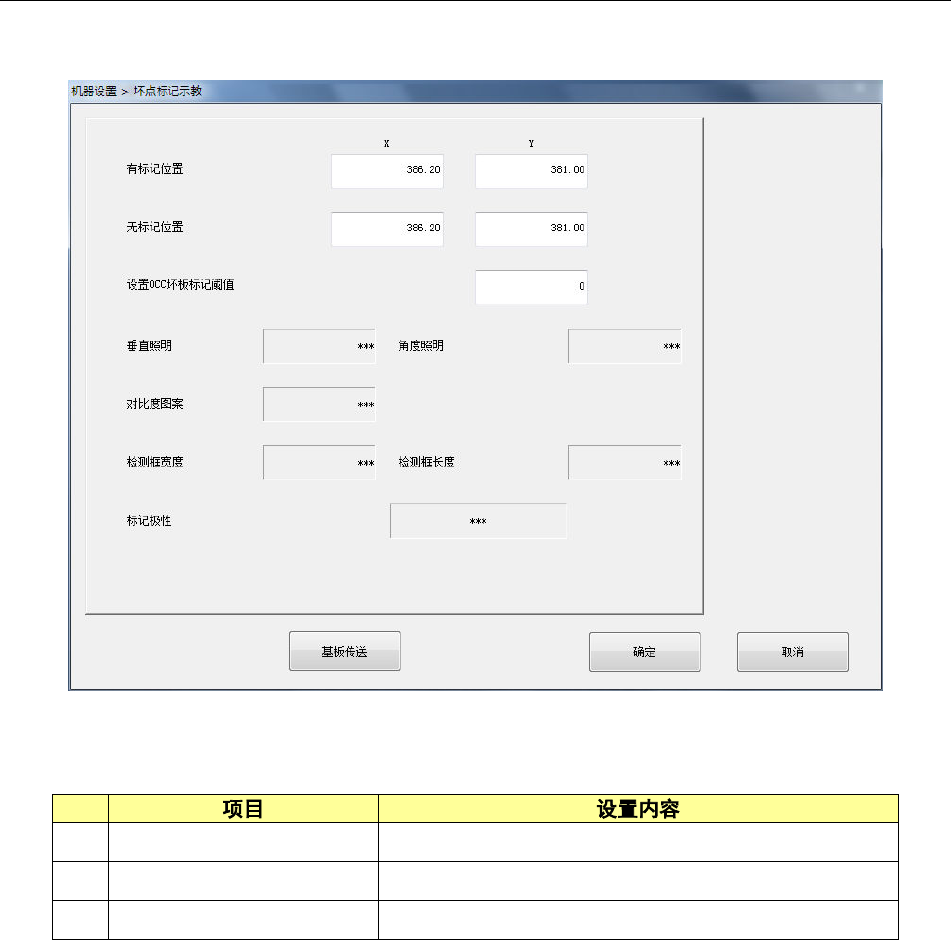

8-3-6-2 坏板标记示教
选择坏板标记示教，会显示如下画面。
(1) 设置项目
No.
1
有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2
无标记位置 没有坏板标记位置(基板表面)
3
设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
(2) 设置方法
1) 用软键盘分别输入。
2) 通过操作区域的示教输入。
3) XY 的位置，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
4) 将焦点放在设置 OCC 坏板标记阈值，按操作选项区域的示教即可开始进行示教。
(3) 执行动作(OCC)
1) 将焦点放在设置 OCC 坏板标记阈值，按操作选项区域的示教即可开始进行示教。
