RS-1使用说明书.pdf - 第216页

第 1 部基本篇第 2 章生产 2-1 10 2-12-1-14 检测激光高度详见「 2-12-5 检测激光高度」。 2-12-1-15 VCS 脏污检查显示标准 VCS 、高分辨率 VCS 的脏污检查结果。 (1) VC S 脏污检查级别显示平均值、最大值、标准偏差的设定值。检查值显示执行检查时的平均值、最大值、标准偏差的检查值。状态 VCS 如有脏污时，显示该状态。详见「第 1 1 章 …

第 1 部基本篇第 2 章生产

2-109

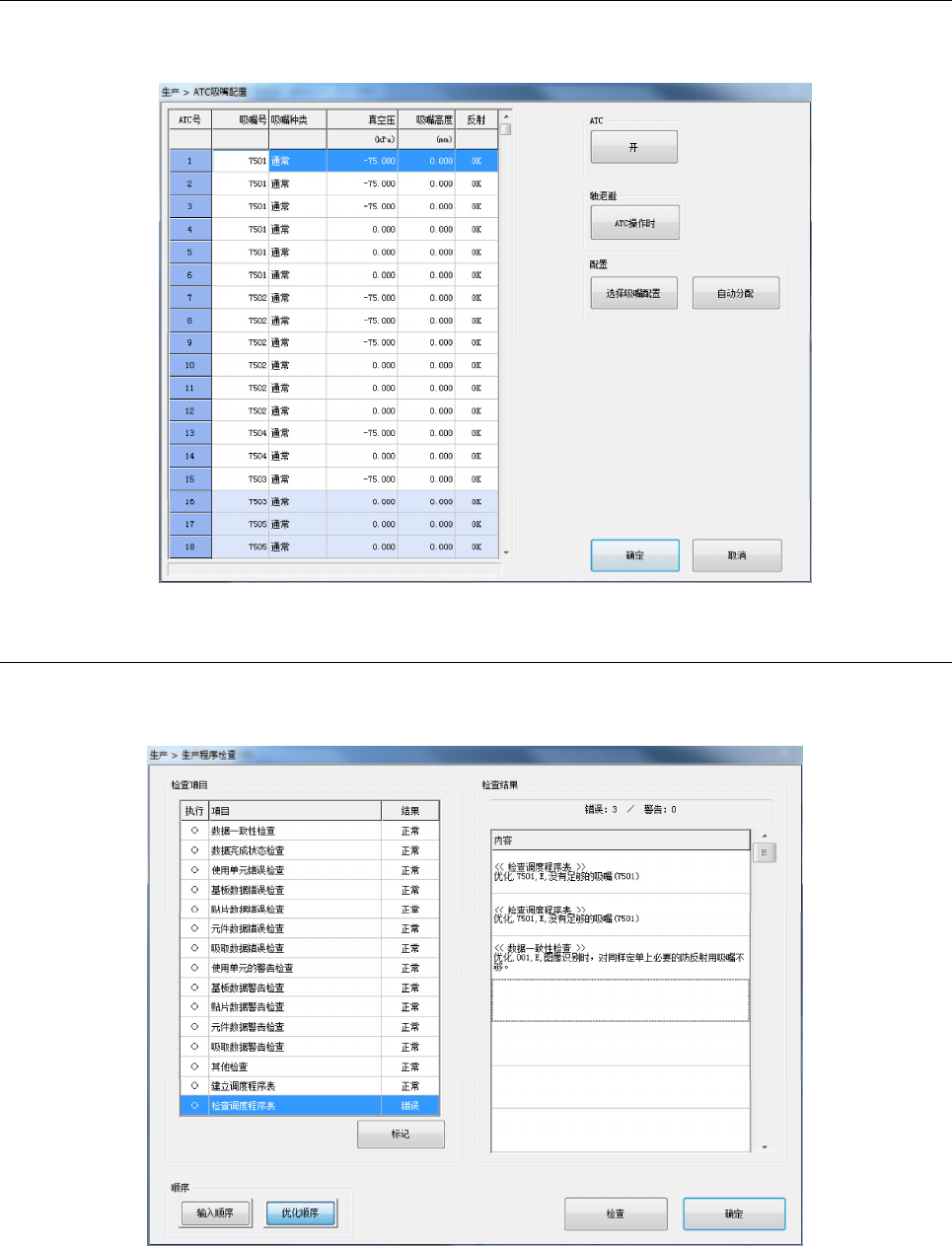

2-12-1-12 ATC 吸嘴配置

进行 ATC 上的自动吸嘴配置。

详见「第 8 章机器设置」的「8-3-2-3 ATC 吸嘴配置」。

2-12-1-13 生产程序检查

可以在开始生产前进行生产程序检查。

可浏览生产程序检查的项目列表，显示检查的结果。

详见「2-11-3 检查生产程序」。

第 1 部基本篇第 2 章生产

2-110

2-12-1-14 检测激光高度

详见「2-12-5 检测激光高度」。

2-12-1-15 VCS 脏污检查

显示标准 VCS、高分辨率 VCS 的脏污检查结果。

(1) VCS 脏污

检查级别

显示平均值、最大值、标准偏差的设定值。

检查值

显示执行检查时的平均值、最大值、标准偏差的检查值。

状态

VCS

如有脏污时，显示该状态。

详见「第 11 章自诊断功能」的「11-3-3-5 VCS 脏污检查」。

2-12-1-16 验证连续检查

详见「2-12-3 验证检查（选购项）」。

2-12-1-17 通用图像元件方向连续检查

详见「2-12-4 通用图像元件方向检查」。

2-12-1-18 检测基板上表面的高度

详见「第四章，计划，4-5-7-2 安装基板表面高度测定」。

第 1 部基本篇第 2 章生产

2-111

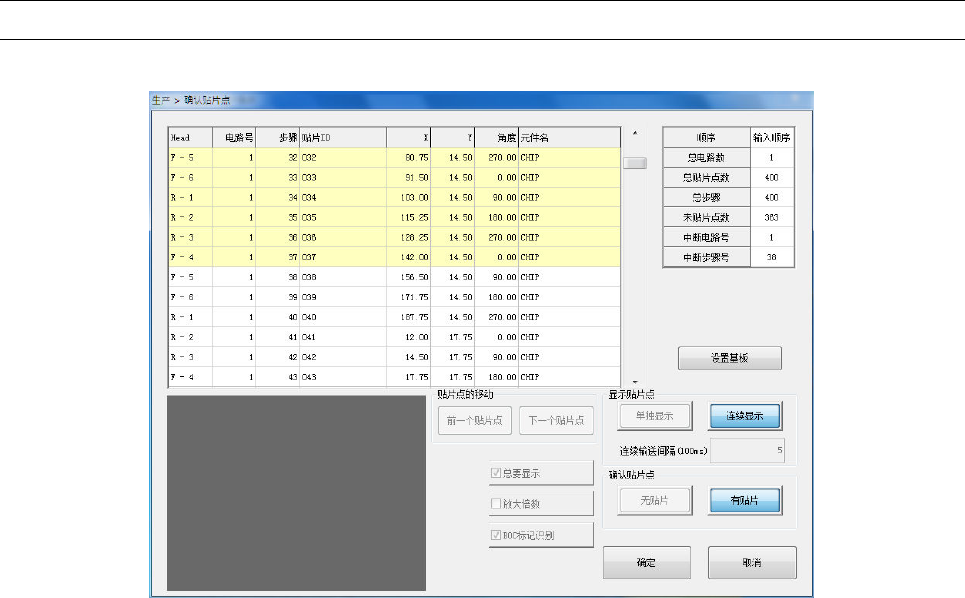

2-12-2 确认贴片点

2-12-2-1 概要

从生产的菜单中，选择[生产辅助]－[确认贴片点]，则显示确认贴片点画面。

在生产开始前显示贴片列表，显示各贴片点，可以确认元件是否已全部贴片，

决定是否为了继续生产而进行贴片。
