吸排气阀的更换
1） 拆下阀挡板。
2） 取出吸排气阀，更换新的吸排气阀。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
●更换气缸密封圈
1） 拆下气缸板。
2） 取下气缸密封圈，更换新的气缸密封圈。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。

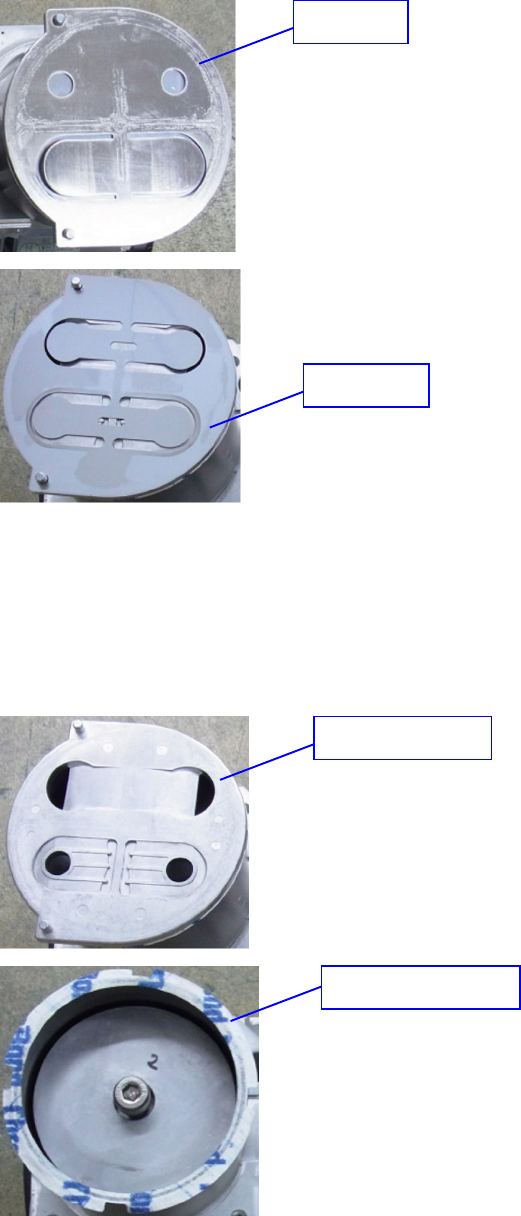

阀挡板
吸排气阀
气缸板
气缸密封圈
第 1 部 基本篇
第 3 章 维护
3-39
●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓
(M8×20)
碗型密封圈
第 1 部 基本篇
第 3 章 维护
3-40
No.
No.
1
内六角螺栓（M6×95）8 根
10
气缸密封圈
2
泵头盖 1
11
气缸
3
连接管
12
内六角螺栓（M8×20）
4
Ｏ环 P-10
13
碗型密封圈压板
5
泵头盖 2
14
碗型密封圈
6
密封圈
15
连杆
7
阀挡板
8 吸排气阀
9
气缸板
