第 2 部 功能详解 篇 第 6 章 通用图像元件 6-42 6-6 通用图像元件的 限制事项 ・ 1 个元件可定义 的元件要素组最多为 20 组。 ・ 1 个元件只能定 义 1 个 扩展列组。 ・ 1 个元件要素组可定 义的最大元 件要素数为：引脚 384 根；球 6936 个以下。这是分别 包含引 脚欠缺数与 球欠缺数 的数量。 ・ 角、边及标 记元件要 素， 1 个元件要素组各 只能定 义 1 个。 ・ 1 个扩展列组最 多可定义…
第 2 部 功能详解篇 第 6 章 通用图像元件
6-41
3. 元件实例 2
· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
· 将输入数据汇总：
ELG0001
X: 0
Y: -6
Z: 0
θ: 0
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明
数据：
透射
照明
ELG0002
X: 6
Y: 0
Z: 0
θ: 90
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003
X: 0
Y: 6
Z: 0
θ: 180
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004
X: -6
Y: 0
Z: 0
θ: 270
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
第 2 部 功能详解篇 第 6 章 通用图像元件
6-42

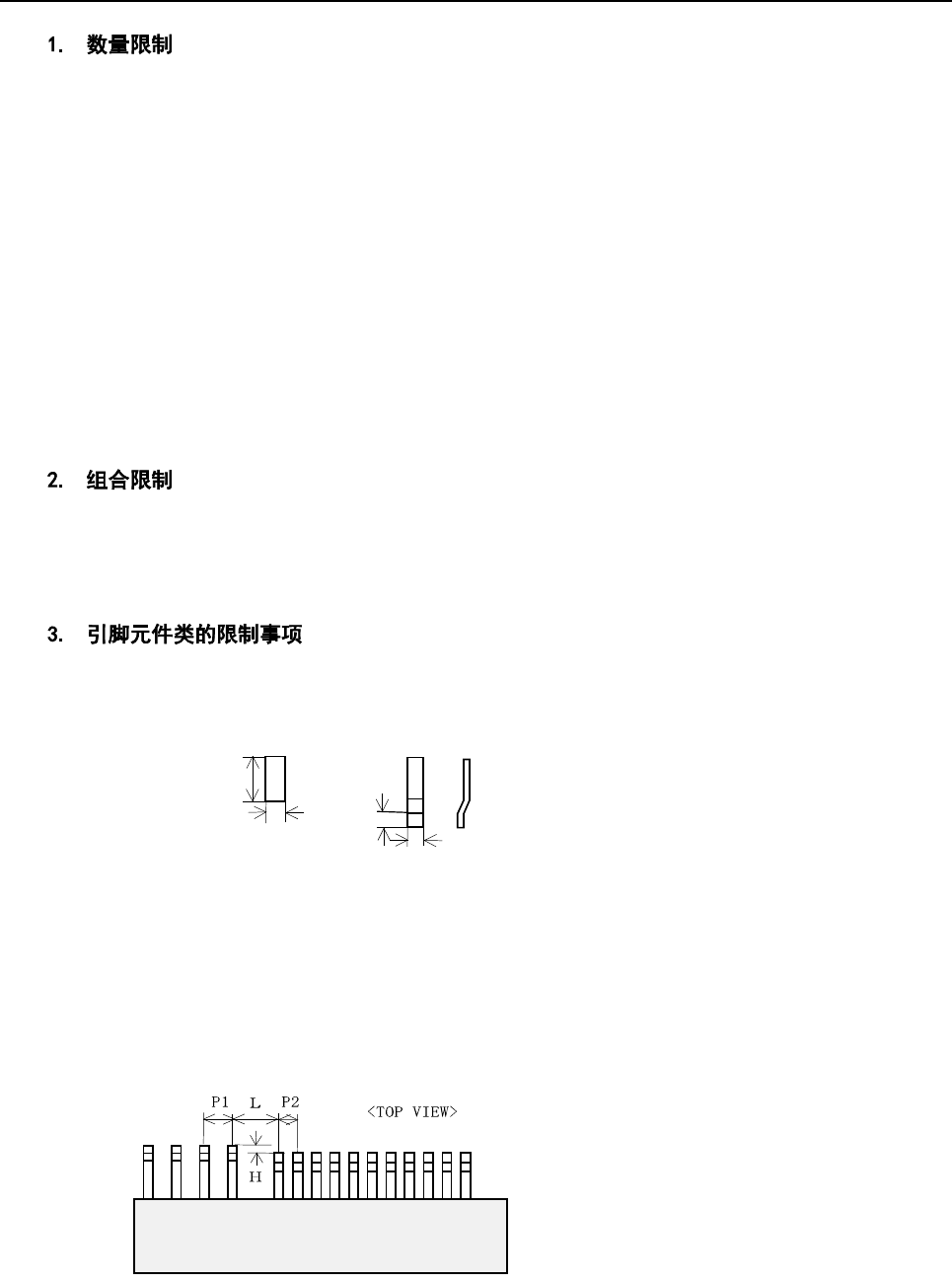

6-6 通用图像元件的限制事项
・
1 个元件可定义的元件要素组最多为 20 组。
・
1 个元件只能定义 1 个扩展列组。
・
1 个元件要素组可定义的最大元件要素数为：引脚 384 根；球 6936 个以下。这是分别包含引
脚欠缺数与球欠缺数的数量。
・
角、边及标记元件要素，1 个元件要素组各只能定义 1 个。
・
1 个扩展列组最多可定义 256 个球。
・
1 个元件要素组可指定的引脚/球欠缺定义最多为 4 处。超过这个数时，必须将元件要素组分开
定义。
・
1 个元件可定义的最大球数为 6936 个。
・
1 个元件可定义的最大角与边均为 4 处，可定义的最大标记数为 3 处。
・
1 个生产程序能够处理的元件要素组总数为 1024 组。
・
1 个生产程序能够处理的扩展列组的总数为 256 组。
・
1 个元件不能将引脚与球(或 Land)两者都指定为元件要素。
・
1 个元件可指定的元件要素的组合仅在同一照明下可看见的元件要素有效。
・
1 个元件不能同时定义元件要素组与扩展列组。
・
必须至少要有 1 个引脚组含有 2 根以上的引脚。
・
引脚尺寸的长/宽之比应为 1 以上，当为鸥翼形引脚时，与脚的长度之比也必须在 1 以上。
鸥翼形引脚
宽
长
度
长
度
宽
通常引脚
引脚的长度应超过宽度
的尺寸。
・
在引脚的宽度方向上有其他引脚组的情况下，若在与引脚方向的前端位置相同的高度上(前端高
度差处于间距的 0.5 倍以内)有引脚组相邻近时，邻接引脚的中心必须处在离开各引脚间距 2 倍
以上的位置上。在只有 1 个引脚的引脚组的情况下，各中心也必须处在离开引脚宽度 2 倍以上
的位置上。即使不是引脚，但从近处看起来像引脚形状的，也必须同样分开。
P1：元件要素组 1 间距
P2：元件要素组 2 间距
L：元件要素组间距离
H：引脚前端位置高度差
H≥0.5P1 且 H≥0.5P2 时
应 L≥2P1 且 L≥2P2。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-43
・
在引脚的长度方向上有其他引脚组的情况下，必须定位在离开 1 个引脚宽度，且相隔 1mm 以
上的位置。
・
在有多个引脚组的情况下，无论是定义所有的引脚组还是只定义某个引脚组进行识别，都必须
满足上述邻接条件。
・
对于引脚长度不一的连接器来说，可分别仅对长引脚组或仅短引脚组进行定义，此时，即使引
脚组区域相互重叠，只要引脚不相互重叠，便可进行指定，而无需考虑上述邻接条件，除非引
脚弯曲重叠，否则即可识别。
第 2 元件要素组
间距 1
间距 2
第 1 元件要素组 <
TOP VIEW
>
・
若在引脚组内只指定一部分引脚，则无法保证识别。
・
1 个引脚不能在不同的引脚组中定义。 另外，也不可进行引脚相互重叠的定义。请务必注意，
弄错引脚间距、引脚个数以及引脚宽度有时会完成这样的定义。
・
在引脚元件要素的元件要素类型中不能指定内部引脚。若指定，则无法保证识别。
・
必须至少有 1 个球组有 3 个以上相同尺寸的球。
・
相近尺寸的球/Land(直径 1.5 倍以下)的组相邻时，各中心必须在距离球/Land 直径 2 倍以上的
位置上。
D1 ：元件要素组 1 的球面径
D2 ：元件要素组 2 的球面径
L ：球面中心间的距离
当 D1≤1.5D2 或 D2≤1.5D1 时
应 L≥2D1 且 L≥2D2
<BOTTOM VIEW>
L
D1
D2
・
在有多个球形组的情况下，无论是定义所有的球形组还是只定义某个球形组进行识别，都必须
满足上述邻接条件。
