第 2 部 功能详解篇 第 12 章 选项组件 12-71 (5) 验证连续检查步 骤 ① 对象元件的吸取 ( 按 顺序吸取 ) ② 由识别装置进行位置 补正 ③ 移动到 CVS 单 元上的测 量位置 ④ 测量电阻值、电 容量、极性 不能同时测 量时，反 复进行步骤 ③、④ ⑤ 元件废弃、返回 ⑥ 判断是否合格 开始 按对象元件顺序吸取 由识别 装置 进行 位置 补正 向 CVS 单元上的测量位置移动 完成全部元件？ 判断是否合格 结束…
第 2 部 功能详解篇 第 12 章 选项组件
12-70
12-11-1-3 验证检查功能
验证检查有「连续检查」和「单独检查」两种模式。以下说明各个模式的功能。
验证单独检查 单独检查 对在连续检查模式中发现错误的元件进行个别检查。
验证连续检查 连续检查
对生产程序数据内的全部元件／条件一致的元件进行检查，
最多同时检查 8 个元件。
因某种原因检查失败的元件，可用单独模式进行个别检查。
※ 使用验证功能时，需要为 7680 吸嘴（0201、03015 用）或以下所示的 CVS 专用吸嘴。
标准吸嘴用 ：7500CVS，7501CVS，7502CVS，7503CVS，7504CVS，7505CVS，7509CVS
12-11-1-4 关于执行测量时的各项动作
(1) 吸取时使用的 Head
可以 8 个轴同时测量。
吸取时使用的 Head 可自动选择。
(2) 检查后放回元件
检查后的元件，有的放回原来的位置，有的废弃。处理情况因包装而异，请参见下表。
废弃的地方，按元件数据的「元件废弃」所设置的内容进行处理。
1mm 以下的元件，因放回时有元件站立、翻转等可能性，请在显示询问框后，从对话框中选择
动作。
·放回元件／废弃元件
带式
外形尺寸短边 1mm 以下 询问 ﹡1
外形尺寸短边超过 1mm ○ ○﹡2
·﹡1 显示对话框时请选择是放回元件、还是废弃。
连续测量时会在开始前显示对话框。
·﹡2 废弃方法为「IC 回收带」「元件保护」时，进行废弃。
(3) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认值为按照孔编号顺序吸取元件。
只有单独检查时，可根据要求更换装置。
(4) 更改吸取坐标
吸取状况不理想时，可示教坐标，更改吸取坐标。
第 2 部 功能详解篇 第 12 章 选项组件
12-71

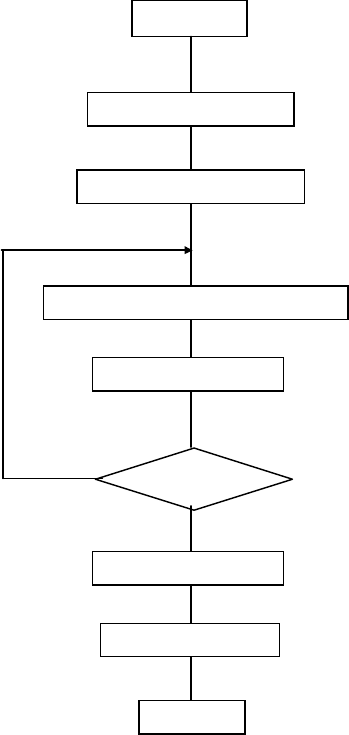

(5) 验证连续检查步骤
① 对象元件的吸取(按顺序吸取)
② 由识别装置进行位置补正
③ 移动到 CVS 单元上的测量位置
④ 测量电阻值、电容量、极性
不能同时测量时，反复进行步骤 ③、④
⑤ 元件废弃、返回
⑥ 判断是否合格
开始
按对象元件顺序吸取
由识别
装置
进行
位置
补正
向
CVS
单元上的测量位置移动
完成全部元件？
判断是否合格
结束
测量
元件废弃、
放回
第 2 部 功能详解篇 第 12 章 选项组件
12-72
12-11-2 操作方法
12-11-2-1 设置机器设置

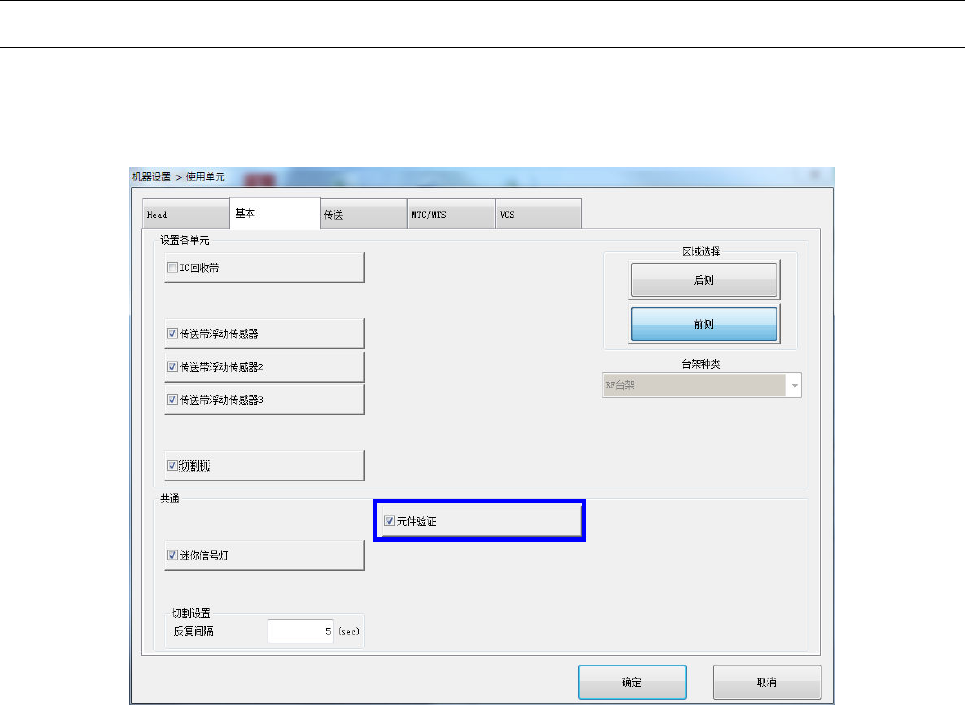

从机器设置画面选择[使用单元]—[基板]，确认「元件验证」已经勾选。
关于设置方法请参见「8-3-1-2 基板」。
