第 2 部 功能详解篇 第 12 章 选项组件 12-3 (7) 请将锁紧释放杆 搬回，确认供料 器已被固 定。 12-1-1 1 · 将生产中必要的 供料器安装到 生产程序 所指定的位置后 ， 在 供料器之间所 有未安装供料 器的位 置上，要安装上不 使用的供 料器，以保 证没有手或手 指伸入的间隙 ，确保 安全。
第 2 部 功能详解篇 第 12 章 选项组件
12-2
(3) 在台架上安装供料器之前，请确认载带不要从料带排出口伸出 3mm 以上。如果伸出了 3mm 以
上，请剪切料带。
插入前请确认上盖已关闭。
12-1-3 12-1-4
(4) 请将滑动轨道的前端，插进导向轨道的沟槽内。
12-1-5 12-1-6
(5) 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
12-1-7 12-1-8
(6) 请用力推供料器，直到导向销 F 顶住台架抵接面。
12-1-9 12-1-10
滑动轨道前端
导向轨道
顶住台架
使其贴紧
导向销 F
3mm
以下
第 2 部 功能详解篇 第 12 章 选项组件
12-3
(7) 请将锁紧释放杆搬回，确认供料器已被固定。
12-1-11
· 将生产中必要的供料器安装到生产程序所指定的位置后，在供料器之间所
有未安装供料器的位置上，要安装上不使用的供料器，以保证没有手或手
指伸入的间隙，确保安全。
第 2 部 功能详解篇 第 12 章 选项组件
12-4

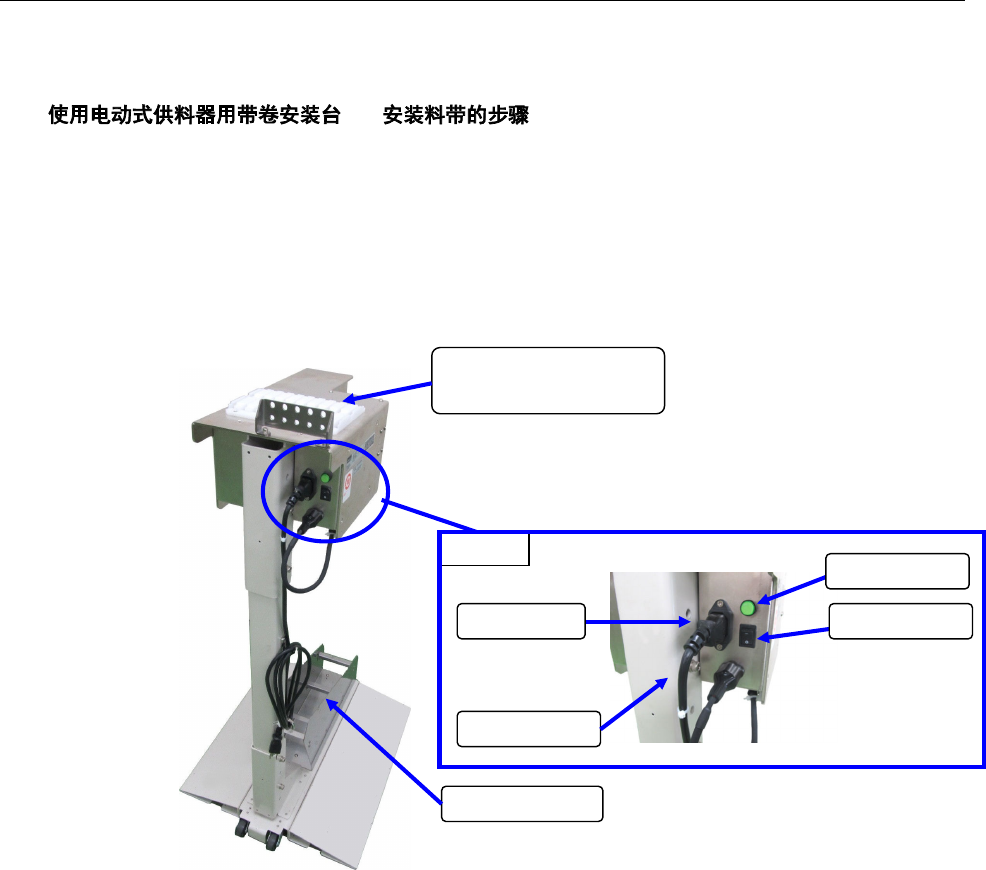

12-1-1-2 准备工作步骤
安装、拆卸料带时，请从 RF 台架拔出 RF 系列电动式供料器，在电动供料器用的控带盘安装台 RF
（选项）上进行。
(EF)
(1) 请插上插头进行供电。
(2) 请打开电源开关。这时，请确认灯已点亮。
(3) 请将 RF 系列电动式带式供料器安装到 RF 工作基座上。
(4) 请将带卷放置到带卷架上，将料带安装到 RF 系列电动式带式供料器上。
（向 RF 系列电动式带式供料器安装料带的方法，请参见
RF04AS/RF08AS/ RF12AS/ RF16AS/ RF24AS/ RF32AS/ RF44AS/ RF56AS 使用说明书。）
RF 工作基座
（RF 安装部）
带卷架
放大图
电源线
AC
电源入口
电源开关
电源灯
