第 2 部 功能详解篇 第 12 章 选项组件 12-13 3) 插入托 ， 直到 面板 住 POSITIONING_ PLA TE ，放开 面 板和 架 ，用 架 住。 注）请确认托 盘架已 被用锁架锁住。 4) 拆卸 ，按逆 向步 行。 侧面板 POSITIONIN G_PLA T E 锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-12
12-2-1 托盘支架交换方法
＜电动台架用的多托盘架更换＞

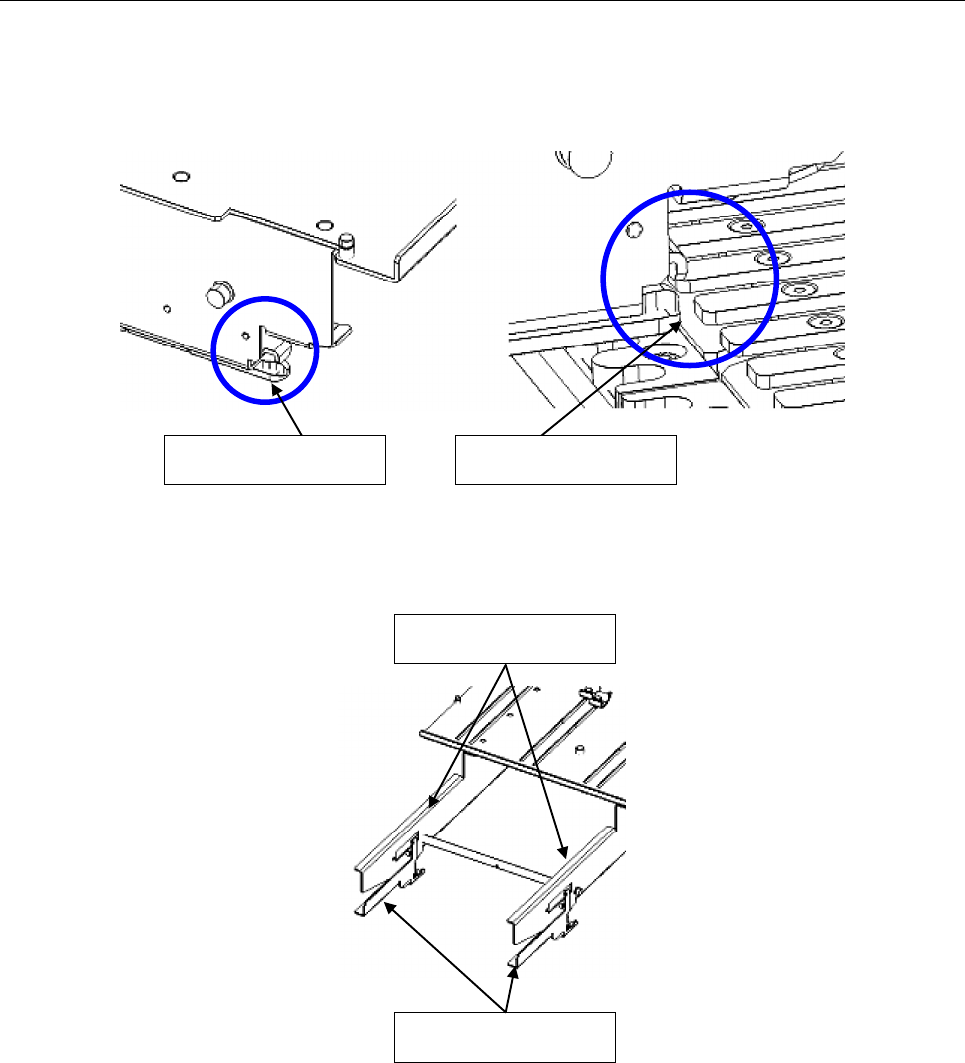

1) 把滑轨前端处插入后侧台架的导轨槽。
2) 把托盘架插到中间，握住侧面板及锁架，打开锁架。
滑轨前端 导轨
侧面板
锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-13

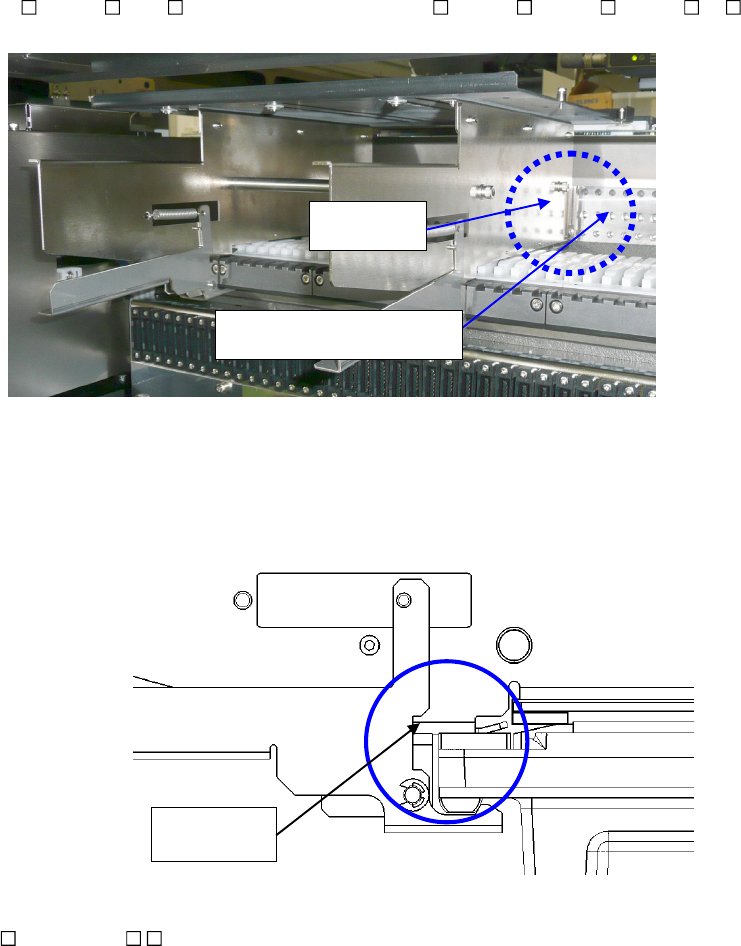

3) 插入托 ，直到 面板 住 POSITIONING_PLATE ，放开 面板和 架，用 架 住。
注）请确认托盘架已被用锁架锁住。
4) 拆卸 ，按逆向步 行。
侧面板
POSITIONING_PLATE
锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-14
12-3 矩阵、托盘服务器（MTS）的设置方法
是主机贴装头能够直接吸取并多个供给的装置。（后侧台架设置）
在主机，可以选择 TR8SR、TR5SNX、TR5DNX。
有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。
为了防止意外启动引起事故，请切断电源后再进行操作。
12-3-1 RS-1 的设置（选择 TR8SR 时）
1) 卷轴保持器 B 的除去（因为在固定的银行规范现浇楼板的情况下去除不如说是）
