第 1 部 基本篇 第 4 章 制作生产程序 4-230 5) 全体跟踪位置 跟踪位置会 随着进度 一点一点前进。 在停止时， 可以通过 自由地移动滑动条返 回到前面、或推进到后面 。 另外，按 [Prev] 按钮会返回到前一个贴片点 ，按 [ Next] 按钮或 <ST ART> 开关会移动到下一个贴片 点。 6) Zoom 勾选 [Zoom] 复选框，当操作 选项中设置了 [ 示教时进行数字放大 ] 选项时，可以放 大显…
第 1 部 基本篇 第4 章 制作生产程序
4-229
2) 吸取位置
显示当前吸取位置的吸取信息。
a)包装
显示跟踪中元件的包装方式。
b)安装孔、通道号
显示跟踪中元件的安装孔的位置，如果是料管供料器，则显示通道号。
c)台架
显示吸取位置的台架。
d)供应角度
显示供应角度。
e)托盘角部编号
托盘供料器时，显示托盘角部编号。
f)元件名
显示跟踪中的元件名称。
g)输送间隔
要变更电动供料器的输送间隔时设置。允许选择跟踪中的电动供料器能够设置的输送间
隔。
3) 设置吸取坐标
a)当前位置
是跟踪中的元件吸取位置的 XYZ 坐标。
元件位置，显示元件的 4 角或吸取位置的中央。
CENTER： 显示元件的中央。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
b)设置位置
设置位置是指在生产程序里设置的吸取坐标。
坐标值可手动输入，或通过示教进行变更。
4) 检查
可以检查及更改数据。
a)元件方向
进行通用图像元件的元件方向检查。
详细说明请参见4-5-6-5 吸取位置/吸取高度 (10) 跟踪中的元件方向检查。
b)更改数据
可以更改部分元件数据。
详细情况请参见第 2 章 2-11-2 数据变更。
第 1 部 基本篇 第4 章 制作生产程序
4-230
5) 全体跟踪位置
跟踪位置会随着进度一点一点前进。
在停止时，可以通过自由地移动滑动条返回到前面、或推进到后面。
另外，按[Prev]按钮会返回到前一个贴片点，按[Next]按钮或<START>开关会移动到下一个贴片
点。
6) Zoom
勾选[Zoom]复选框，当操作选项中设置了[示教时进行数字放大]选项时，可以放大显示叠加的摄
像机图像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下。
・勾选放大４倍时：(在操作选项中必须设置为[使用 4 倍放大]。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未勾选放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
7) 送料
对在安装孔位置里显示的供料器进行送料。
8) 自动
使用摄像机识别空洞，自动示教中心位置。
9) 确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标即被保存到贴片数据里。
不需要保存变更的数值时，请按下[取消]按钮。
若按[取消]按钮时，如果示教中坐标正在移动，则会返回原来的设定位置。
第 1 部 基本篇 第4 章 制作生产程序
4-231
(4) 跟踪中的操作
执行中可以使用以下的开关/按钮控制动作。
跟踪开始
<START>
开关
[
执行
]
按钮
跟踪停止
<STOP>
开关
移动到前一点
[Prev]
按钮
移动到下一点
<START>
开关
[Next]
按钮
结束
在停止时按
<STOP>
开关
在停止时按
[
取消
]
按钮

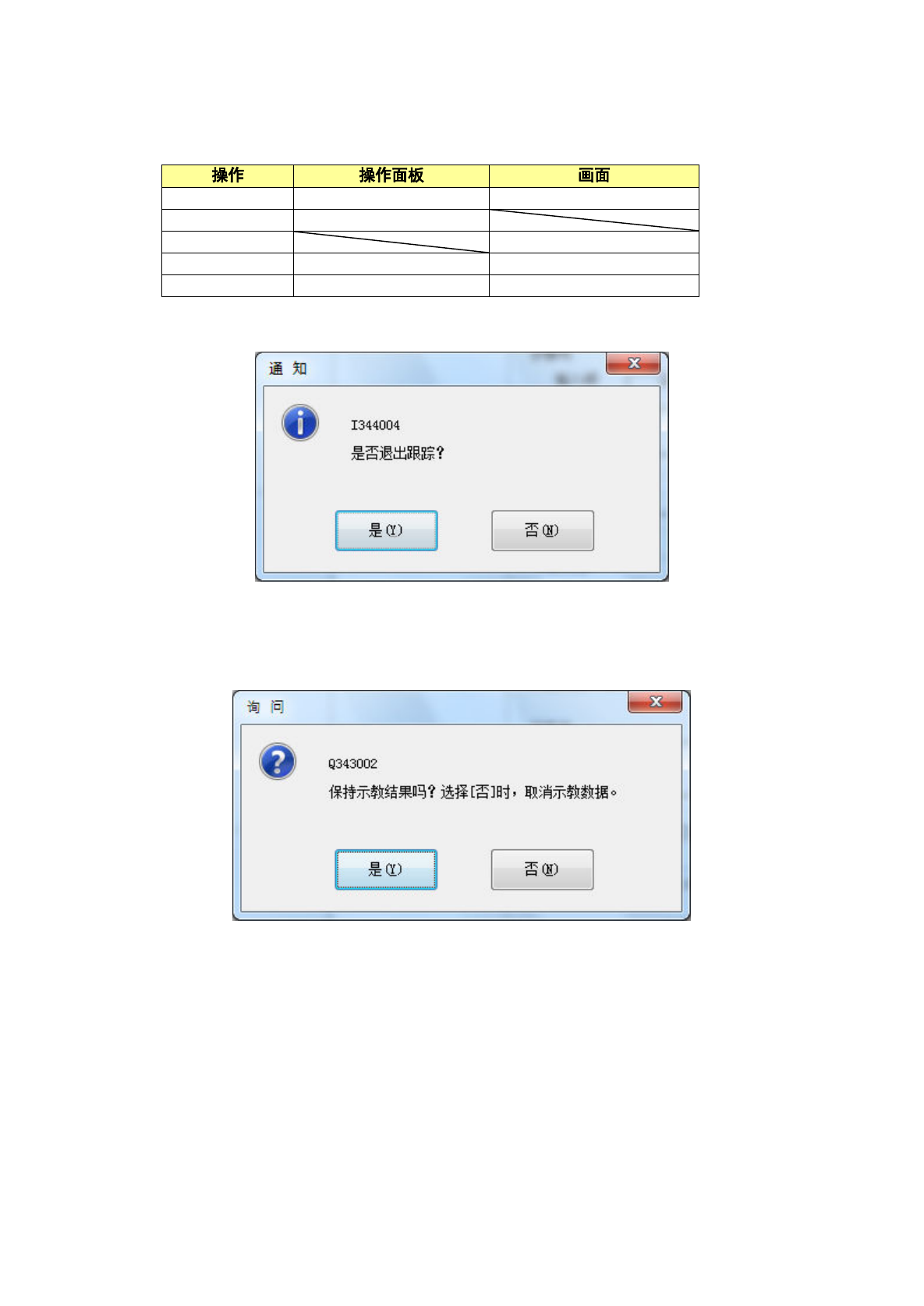

用上述操作结束后，会显示如下的提示信息。
在结束的询问中如选择［否］，则返回到跟踪操作画面。如选择了［是］，会显示如下关于保存的询问
提示信息。
在询问中如选择［否］，则放弃跟踪操作中示教的坐标值，回到开始跟踪前的坐标值，结束跟踪。如
选择了［是］，则以跟踪中所变更的吸取坐标更新坐标值，结束跟踪。
