(3) 摄像机跟踪贴片坐标位置

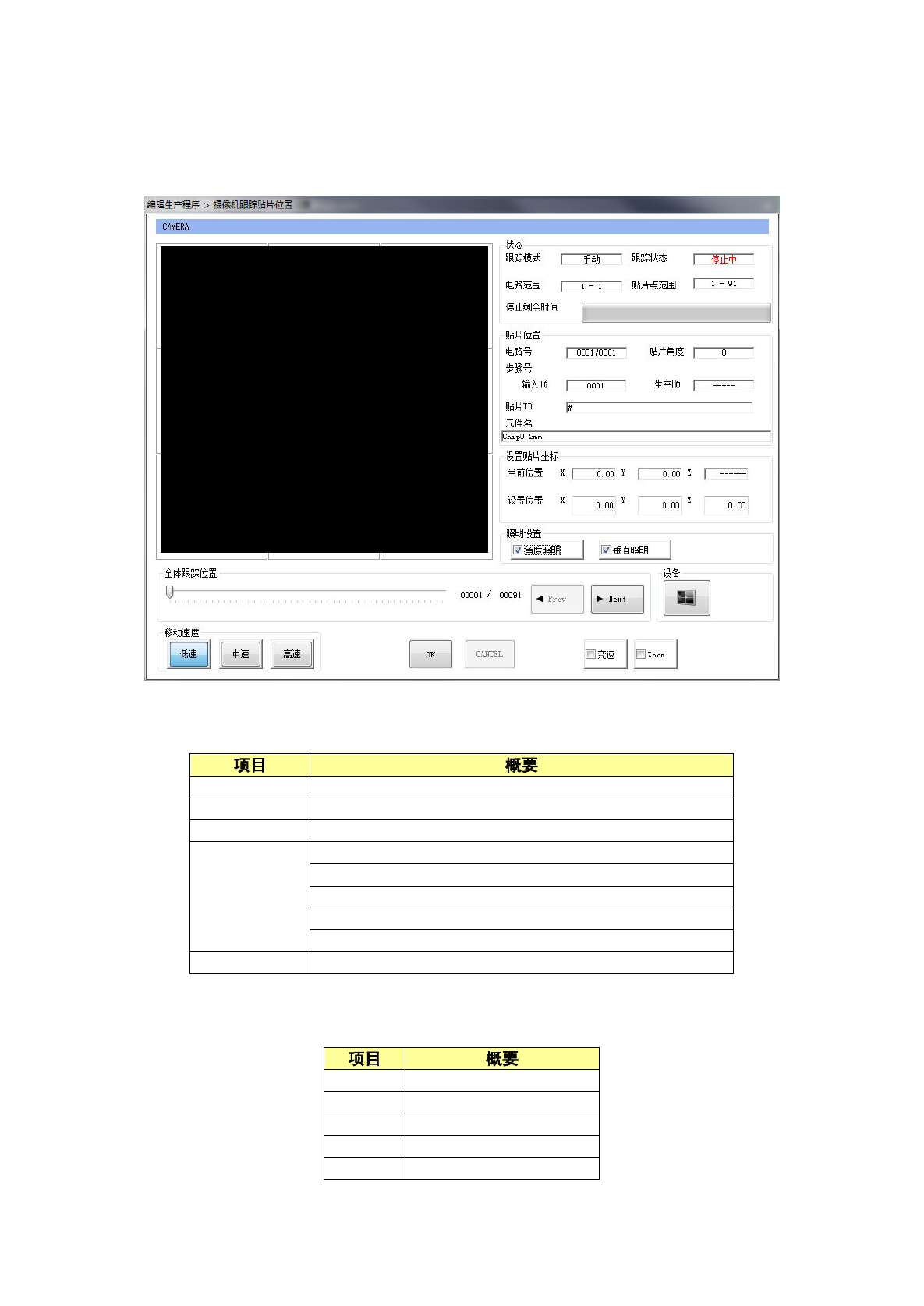

执行后，在跟踪各贴片坐标中，会显示如下对话框。
1) 状态
跟踪模式 显示设置的传送方法是「手动」还是「自动」。
电路范围 显示执行贴片跟踪的电路范围。
贴片点范围 显示执行贴片跟踪的贴片点范围。
跟踪状态
「运行中」表示轴正在移动中。
「暂停」表示自动传送暂停。
「停止」表示手动传送或有意识的停止。
「轴退避中」表示轴正在移动到安全位置。
「标记识别中」表示正在识别 IC 标记。
停止剩余时间 显示自动传送中的暂停剩余时间的进度条。
2) 贴片位置
电路号 测量中的电路／电路总数
贴片角度 测量中的元件贴片角度
步骤号 测量中的贴片数据号码
贴片 ID 测量中的贴片 ID
元件名 测量中的元件名
第 1 部 基本篇 第4 章 制作生产程序
4-223
3) 照明设置
选择要点亮的 OCC 照明的类型。
可选择[角度]、[垂直]、[外圈]。
[外圈]按钮，仅当设置有「焊锡印刷识别贴片位置校正（选项）」时，才会显示此项。
4) 设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
设置位置是指在生产程序中设置的贴片坐标。
可以手动输入或通过示教变更设置位置的贴片坐标值。
5) 变速
勾选[变速]的复选框后，示教时通过持续按移动按钮，会加快轴移动速度。
6) Zoom
勾选[Zoom]复选框，当操作选项中设置为[示教时进行数字放大]选项时，可以放大显示叠加的摄
像机图像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下。
・ 勾选放大４倍时：(在操作选项中必须设置为[使用 4 倍放大]。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・ 未勾选放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
7) 确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标会被应用到贴片数据中。
如果不需要应用变更的数值，请按下[取消]按钮。
按下[取消]按钮时，如果在示教中坐标已经移动时，会返回原来的设定位置。
8) 全体跟踪位置
跟踪位置会随着进度逐个前进。在停止时，可以通过自由地移动滑动条返回到前面、推进到后面。
另外，按[Prev]按钮会返回到前一个贴片点，按[Next]按钮会移动到下一个贴片点。
第 1 部 基本篇 第4 章 制作生产程序
4-224
(4) 跟踪时的操作
执行时可使用以下开关/按钮来控制动作。
跟踪开始
<START>
开关
[
执行
]
按钮
跟踪停止
<STOP>
开关
移动到前一点
[
Prev
]
按钮
移动到下一点
<START>
开关
[
Next
]
按钮
结束
在停止时按
<STOP>
开关
在停止时按
[
取消
]
按钮

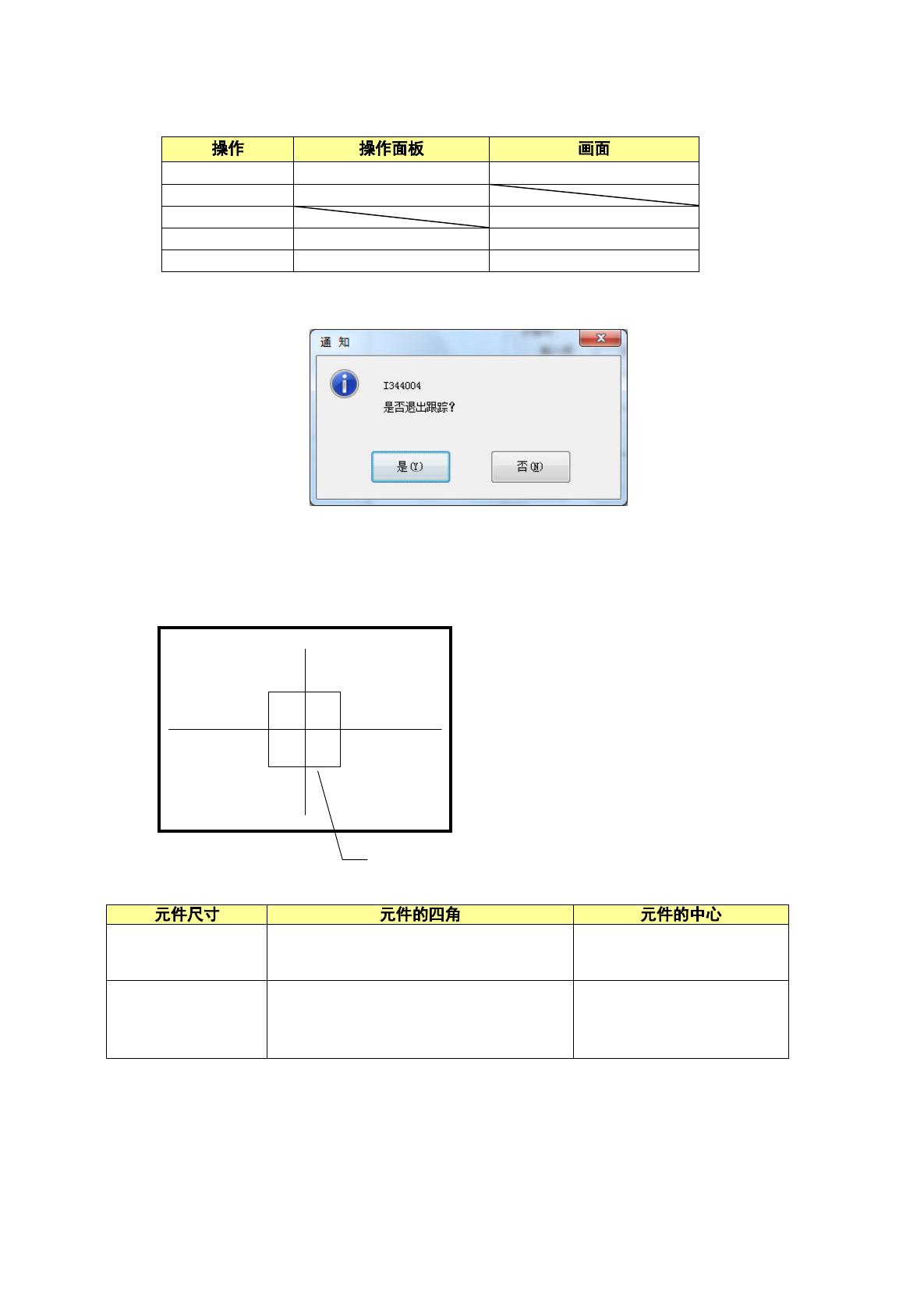

通过上述的操作结束后，显示如下提示信息。
(5) 显示叠加画面
在执行时，每一贴片点都会在叠加画面中显示适合元件尺寸的元件框。
如果元件很大，则不显示元件框，而会使用摄像机依次显示元件的 4 角及中心位置。
如下表所示，元件尺寸不同，显示在监视器中的元件中心及四角的显示有所不同。
短边 4.5mm 以下的
元件
在画面中的窗口框里显示。
设定了角度的贴片点通过窗口框本身的旋
转来显示。
十字线的中心
上述元件以外的元件
(大型元件)
分别按照
[TOP-L]、[TOP-R]、[BTM-R]、
[BTM-L]的顺序移动到四角坐标上。设定了
角度的贴片点移动到四角旋转过的坐标
上。
四角移动后，最后移动到显示
着[CENTER]的中心。
(6) 跟踪时的坐标示教
如果跟踪的坐标与实际不同时，通过在触摸屏的叠加画面上点击，可进行示教。可上下左右、斜向 8
方向移动。
移动速度可用[低速]、[中速]、[高速]按钮进行切换。
按[确定]按钮，即可取得当前位置的坐标，反映到生产程序数据里。
显示元件的中心及元件的四角的框。
