第 2 部 功能详解篇 第 9 章 手动控制 9-14 9-3-3-7 控制项目：图像显示 显示所选 Head 的激光传 感器的图像数 据。 选择控制项 目的 [ 图像显示 ] 时，按 [ 执行 ] 按钮进行控 制。
第 2 部 功能详解篇 第 9 章 手动控制
9-13
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP 识别结果。
激光面上没有元件，因一个边缘数据也得不到，
无法描绘变幻线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错
误。
激光高度在元件下面附近时，不能全面遮盖激光
面，有些边缘数据没有取得，所以变幻线形状变
形，激光传感器 SWEEP 识别失败，返回错误信
息。
激光高度在元件上面和吸嘴边缘时，同上面情况
一样，有的地方激光面遮盖不全，出现 SWEEP
失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻
线显示出吸嘴尖端的形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-14
9-3-3-7 控制项目：图像显示

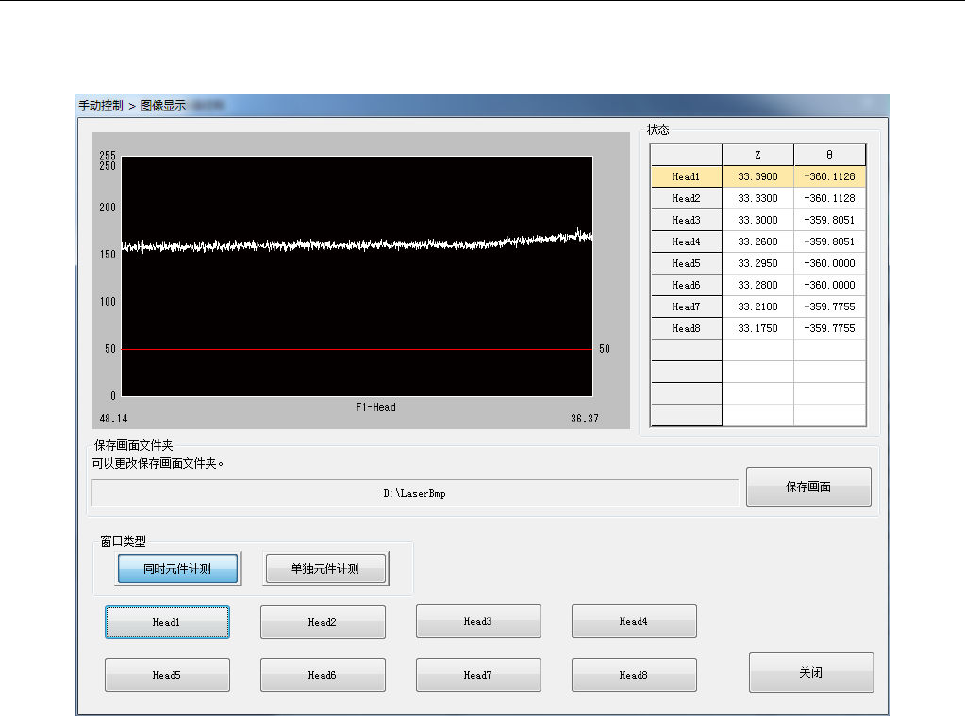

显示所选 Head 的激光传感器的图像数据。
选择控制项目的[图像显示]时，按[执行]按钮进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-15
9-4 传送系
9-4-1 传送控制
从下拉菜单中选择[传送系(C)]-[传送控制(V)]、或点击命令按钮中的[传送控制]后，可显示传送控制画
面。

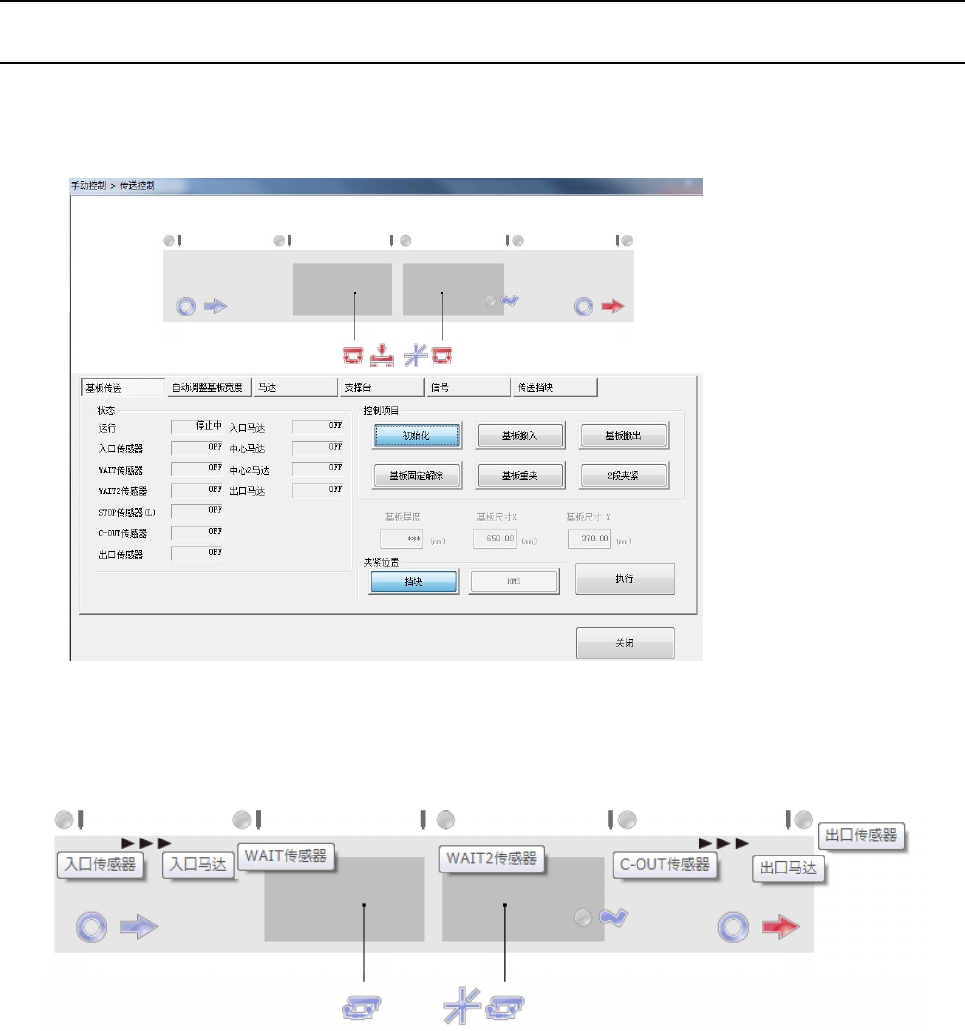

选择菜单的[传送系]→[传送控制]后，即显示传送控制的对话框。
在画面上部显示各传送传感器·传送马达的状态。
IN 侧的传送挡块及挡块传感器在选项挡块生效时会显示。
把光标对准传感器显示图上时，即可显示工具提示。上图显示的是各停止传感器，马达传感器有关情
况。
各传感器的显示图，请参见如下列表。
