第 2 部 功能详解篇 第 12 章 选项组件
12-45

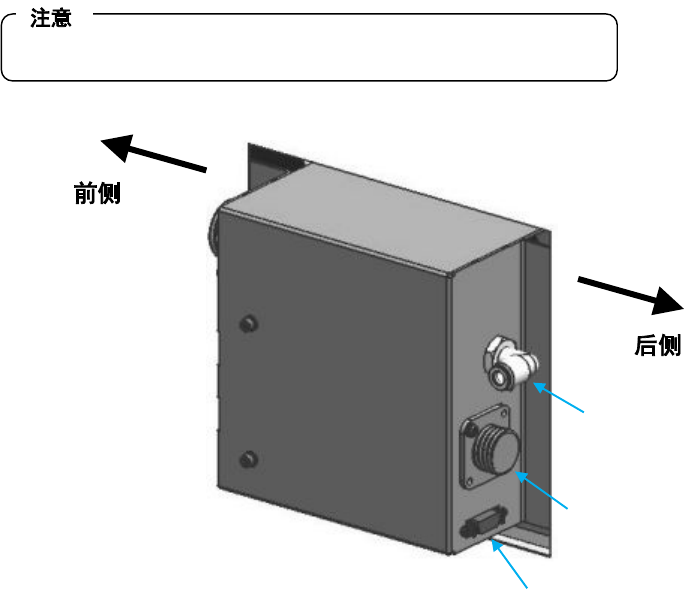

(3) 在主机右侧面的界面面板上的「MTC 电源连接器①」、「信号连接器②」、「MTC 用空气接头③」
上连接各缆线和空气管。
① MTS 用电源插口
② MTS 用接口插口
③ MTS 用Φ6 管取出口
(4) 请接通装置电源，执行机器设置「使用单元」及「MTC 滑梭吸取位置」的设置。
:
对于缆线和空气管，请使用 MTC 附属品。
①
②
③
第 2 部 功能详解篇 第 12 章 选项组件
12-46
12-7-2 MAIN 基板的设置
在 RS-1 使用 TR6SNV/TR6DNV 时，需对 MAIN 基板设置 DIPSW。
出库时 DIPSW6-2 设定为 OFF。
连接在 RS-1 上时，请确认安装基板的设置，变更为以下的基板设置。
MTC 连接机种
DIPSW6-2
RS-1 ON
RS-1 以外
OFF

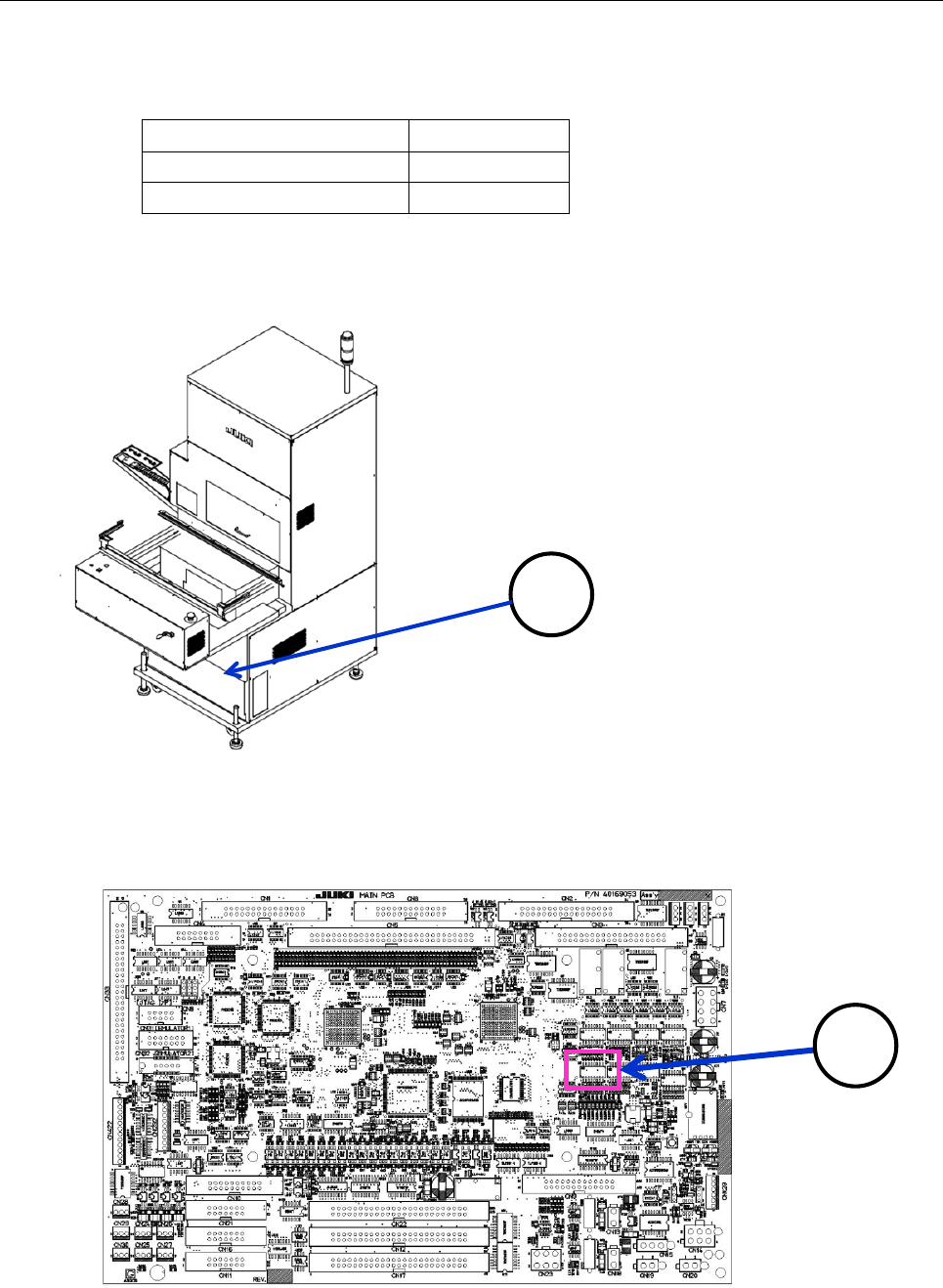

要确认 MAIN 基板，如果为 MTC 请取下①的盖罩。
将 MAIN 基板②位置的 DIPSW6-2 设为 ON，则可以在 RS-1 使用完成了改造和 MTC 软件版本升级
的 TR6SNV/TR6DNV。将 DIPSW6-2 设为 OFF，则可以连接到能够使用 TR6SNV/TR6DNV 的 RS-1
以外的机种上。
1
2
第 2 部 功能详解篇 第 12 章 选项组件
12-47

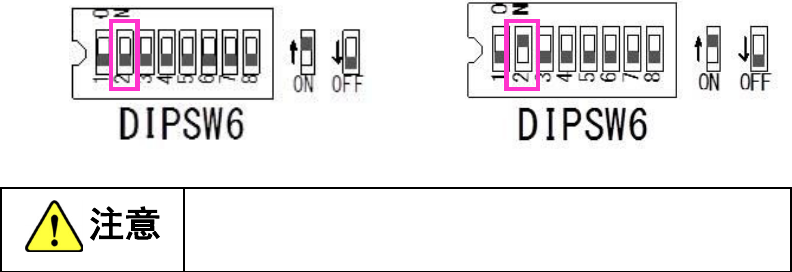

连接对象：RS-1 以外 连接对象：RS-1
为了防止意外启动引起事故，请切断电源后再进行操作。
