第 1 部 基本篇 第 4 章 制作生产程序 4-294 4-7 退出编辑程序 请点击编辑 程序窗口 又右上角的 [X] ，或 从信息区域 的应用程序 快捷方式点击 [ 退出 ] 。 如果程序有 所变更而 尚未保存时，会 显示如下提示 信息。 ●是 ：保存。保存后退出 编辑程序。 ●否 ：不保存，退出编辑 程序 。 ●取消 ： 取消退出 处理。 点 击 任 何 一 处
第 1 部 基本篇 第4 章 制作生产程序
4-293
(2) 生产管理信息
选择生产管理信息的相关输出数据。
No.
1
生产管理信息
输出生产时的管理信息。
2
生产条件
输出生产条件。
3
元件数
输出元件数。
4
吸取率
输出各吸取率。
5
未贴片列表
输出未贴片列表。
6
供应设备信息
输出供应设备的信息。
(3) 优化数据
选择优化的相关输出数据。
No.
1
优化选项
输出优化选项一览。
2
供应数
输出各元件的供应数。
3
吸嘴配置
输出吸嘴的分配状态。
(4) 生产程序详细输出
设置生产程序详细相关输出数据等。
No.
1
基板数据
输出基板数据。
2
贴片数据
・输入顺序：按输入顺序输出贴片数据。
・优化顺序：按优化顺序输出贴片数据。
3
元件数据
・详细：按详细形式输出元件数据。
・列表：按列表形式输出元件数据。
・图像数据：输出图像数据。
4
吸取数据
・输入顺序：按输入顺序输出吸取数据。
・分布：按分布形式输出吸取数据。
・送料器设置信息（有注释）：
按送料器设置位置形式（有注释）输出吸取数据。
・送料器设置信息（无注释）：
按送料器设置位置形式（无注释）输出吸取数据。
5
生产程序一览
输出指定路径的文件夹里的生产程序列表。
选择输出条件后，按下[输出文件]按钮，即可作为文本文件另存到指定文件夹里。如果要取消时，请
按下[取消]按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-294

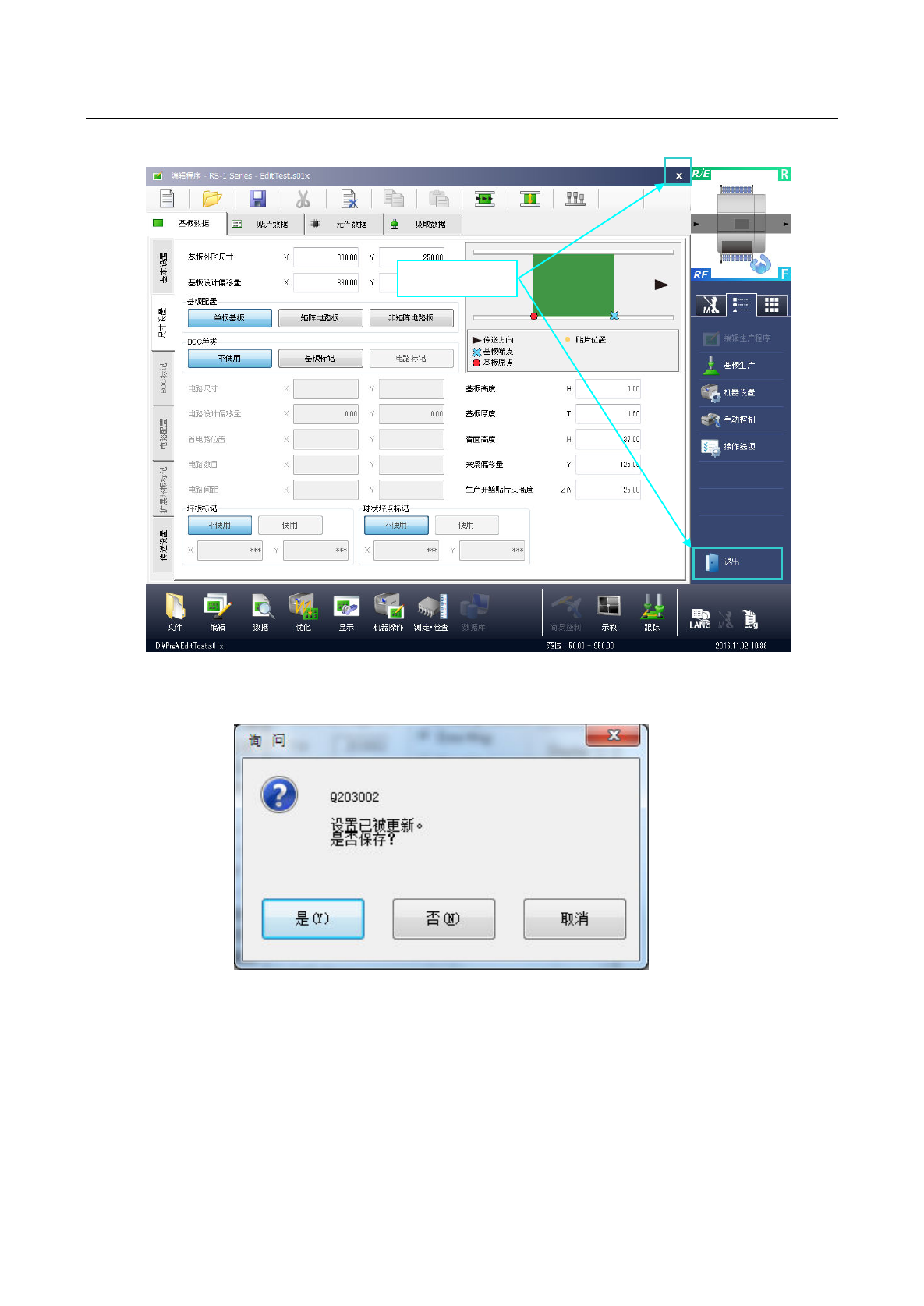

4-7 退出编辑程序
请点击编辑程序窗口又右上角的[X]，或从信息区域的应用程序快捷方式点击[退出]。
如果程序有所变更而尚未保存时，会显示如下提示信息。
●是 ：保存。保存后退出编辑程序。
●否 ：不保存，退出编辑程序。
●取消 ：取消退出处理。
点击任何一处
第 1 部 基本篇 第4 章 制作生产程序
4-295

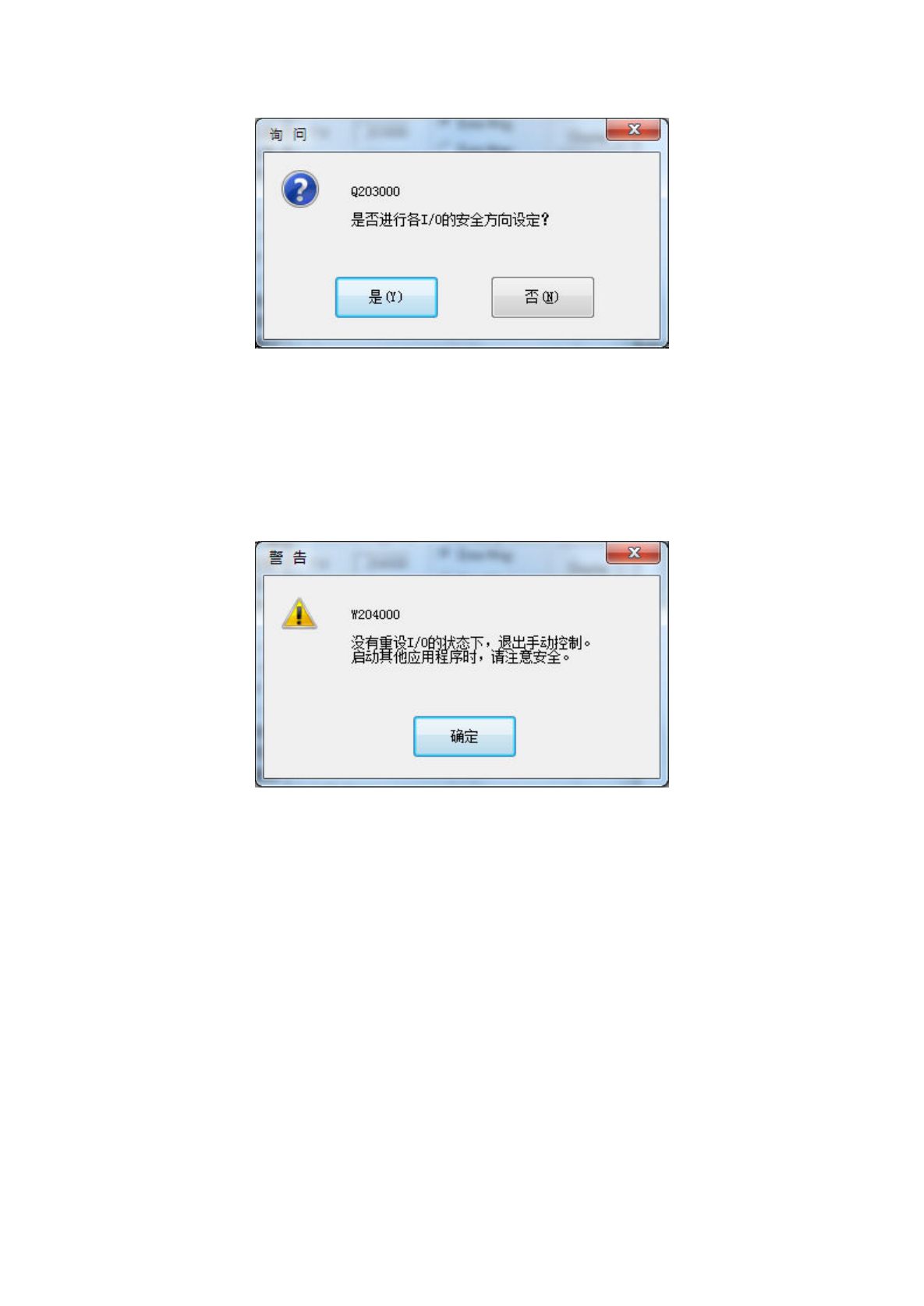

退出时会显示如下询问。
●是 ：完成各轴的安全方向移动后，退出编辑程序。
●否 ：不进行各轴的安全方向移动，退出编辑程序。
在各 I/O 安全方向设置确认提示信息中选择「否」时，会显示以下提示信息。
