第 1 部基本篇第 4 章制作生产程序 4-275 要强行中止时，按＜ ST OP ＞按钮显示以下提示信息，请选择是否结束测量。手动吸取元件时，会显示提示吸取元件的信息。手动吸取成功后，显示以下对话框。

第 1 部基本篇第4 章制作生产程序

4-274

⑪ 叠加画面

元件吸取、归还、废弃时，会显示 OCC 摄像机的图像。

另外，执行示教时会显示 VCS 摄像机的图像。

示教中也会显示光标及识别结果等。

・光标移动方法(触摸屏)

显示光标时，在画面中按下，即可将光标向 8 个方向移动。

（不显示红字）

第 1 部基本篇第4 章制作生产程序

4-275

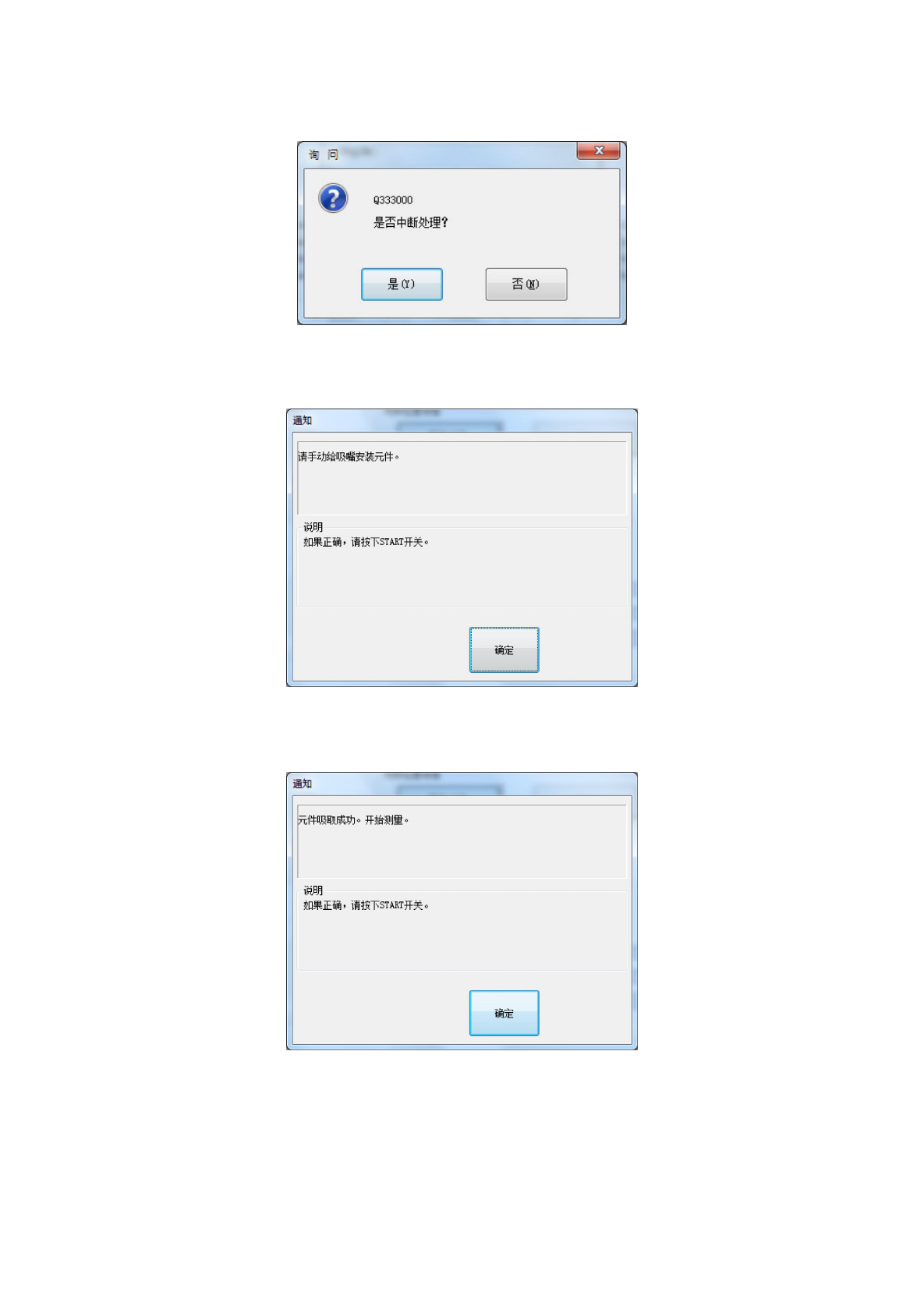

要强行中止时，按＜STOP＞按钮显示以下提示信息，请选择是否结束测量。

手动吸取元件时，会显示提示吸取元件的信息。

手动吸取成功后，显示以下对话框。

第 1 部基本篇第4 章制作生产程序

4-276

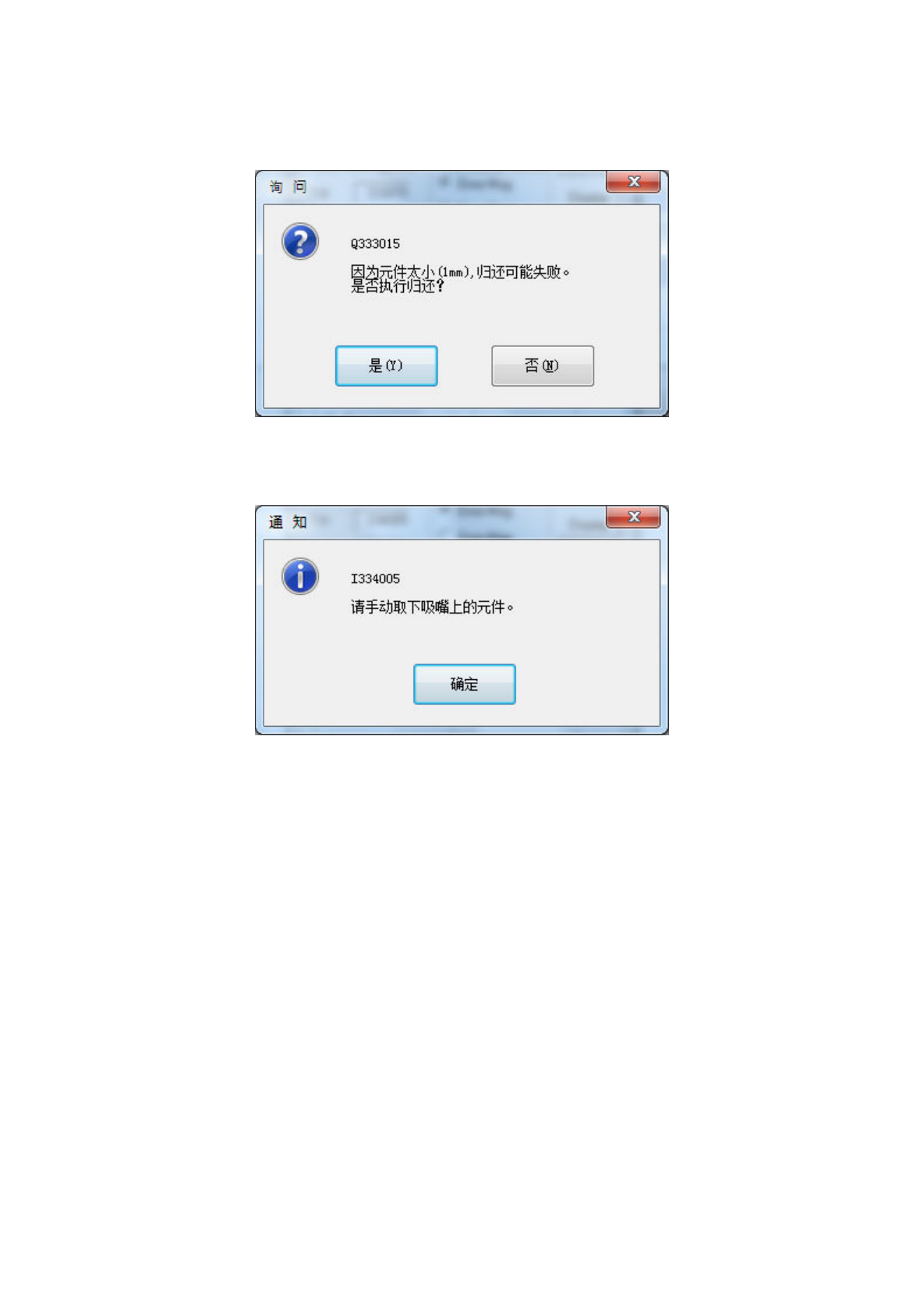

元件归还时，因元件的包装而不同，如果元件尺寸为 1mm，显示将测量后的元件归还或是废弃

的提示信息。

手动归还时显示以下提示信息，这时请手动从吸嘴取下元件。
