第 1 部 基本篇 第4 章 制作生产程序
4-115
※外形识别元件的识别条件
●识别边时
①全部形状为长方形或正方形的元件。
②边的直线部分为元件外形尺寸的 1/2 以上。且直线部分（线的部分）为 3mm 以上的元件。
③边的中央部从边中心起的±1.5mm 的范围成直线的元件。
線分
1.5mm
1.5mm
部分外形寸法
④元件角度 90 度±5 度以内的元件。
⑤拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
0.3mm以上
⑥直线部分形成的边粗糙度在 0.1mm 以内的元件。
0.1mm以下
⑦元件的形状不是凸形状的元件。
元件外形尺寸
线的部分
第 1 部 基本篇 第4 章 制作生产程序
4-116
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上
●识别角时
①全部形状为正方形或长方形的元件。
②角的弯角 R 为 0.5mm 以内的元件。
③作为边的直线部位长度为 2mm 以上的元件。
④作为角的 4 点处于正方形、长方形的顶点位置的元件。
⑤元件外形不为凸的元件。
⑥有凹部的元件 L1 为 L2 的 10％以内的元件。
⑦拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
⑧直线部分形成的边粗糙度在 0.1mm 以内的元件。
●识别重心时
①元件的纵横比为 1：2 以上的元件。
②拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件。
14) 通用图像时
有关通用图像元件的数据制作方法，请参见「第 6 章 通用图像元件」。
0.1mm以下
第 1 部 基本篇 第4 章 制作生产程序
4-117

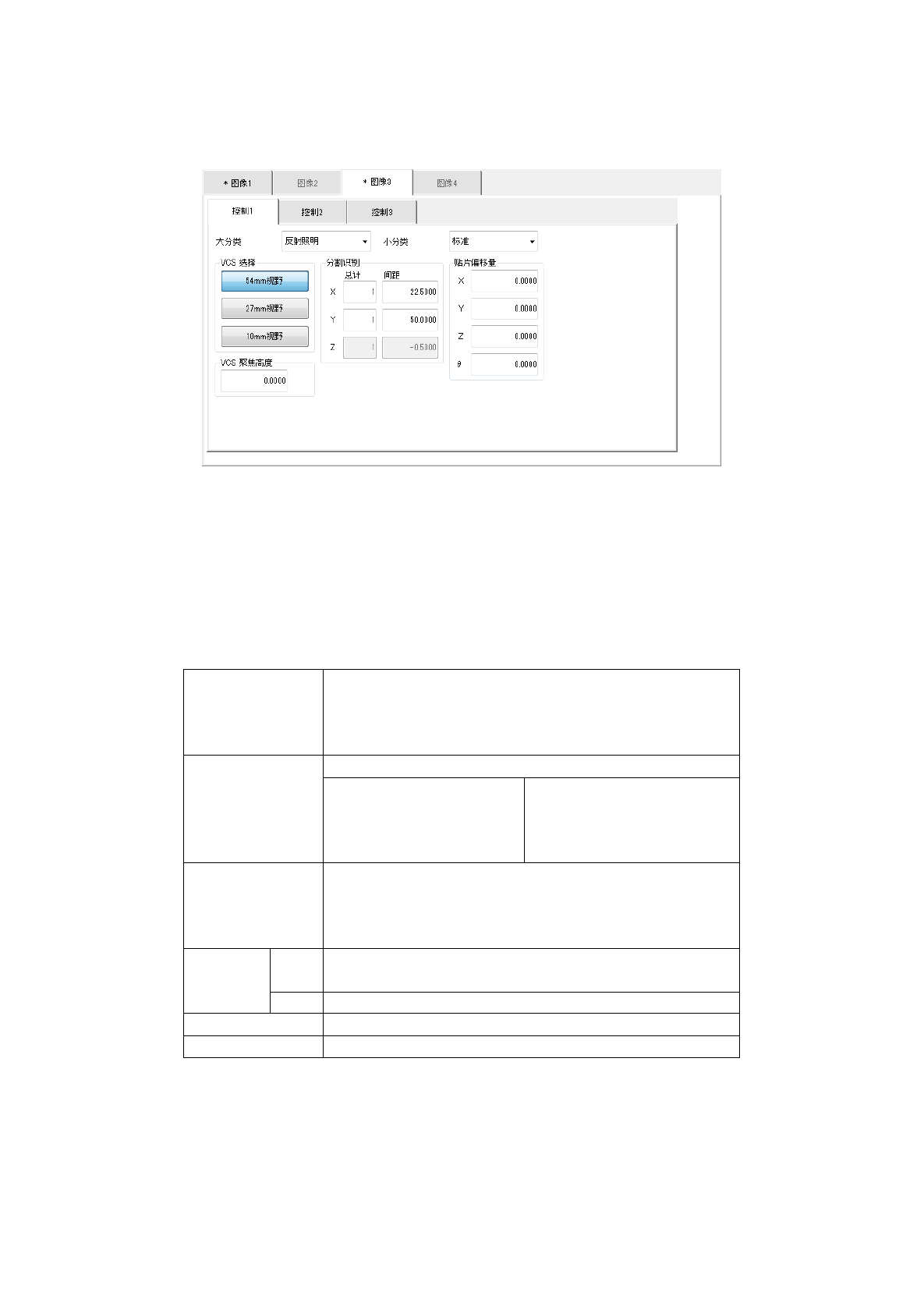

(13) 照明控制数据画面
选择图像 3 选项卡时，打开以下画面。
[控制 1]选项卡为带有分割照明的设置选项卡。
分割照明的设置要按照以下步骤进行。
1. 设置识别 VCS。
2. 决定分割识别。
3. 决定照明的大分类、小分类（大分类为“反射”、“侧面”时）。
4. 决定其他设置
大分类
选择照明的类型。
・反射照明
・透过照明
・侧面照明
小分类
详细选择照明的类型。
・反射
・CBGA
・侧面
・蓝色侧面照明
・标准
・LGA
・红色侧面照明
・小元件用
VCS 选择
选择识别 VCS。
・54mm 视野
・27mm 视野
・
10mm
视野
分割识别
总计
设置分割识别的 X,Y,Z 的分割数。
分割数为
X(1
～
2)
、
Y(1
～
4
)
、
Z(1
～
2)
。
间距
VCS
的移动距离。根据选择的
VCS
，可输入的值不同。
贴片偏移量
贴片上的各元件偏移量。
VCS
聚焦高度
指定
VCS
识别的高度。
