第 2 部 功能详解篇 第 6 章 通用图像元件
6-2
6-1-2 通用图像元件的规格
(1)
数量
● 每1个元件最多可以定义20个元件要素组。
● 每1元件要素组只能指定1种元件要素。
(2) 尺寸规格
54mm
视野摄像机
27mm
视野摄像机
10mm
视野摄像机
引脚
间距
0.5
～
22.0mm
0.3
～
11.0mm
0.2
～
4.0mm
幅面
0.22mm
～
0.12
～
5.00mm
0.12
～
1.80mm
长度
0.40mm
～
0.20
～
5.00mm
0.20
～
1.80mm
数
1
～
384
／
1
要素小组
球
间距
1.0
～
22.0mm
0.25
～
11.0mm
0.10
～
4.00mm
径
0.4mm
～
0.10
～
2.50mm
0.04
～
0.20mm
数
3
～
69
3
6
個／
1
要素小组
(3) 外形元件类的形状、尺寸规格
● 角、边的形状规格与外形识别元件相同。
(请参见「4-3-5-2（12）图像 13）外形识别元件 ※外形识别元件的识别条件」。)
● 标记采用圆形和正方形的涂色标记。其尺寸为可用VCS(54mm视野)在2～10mm的范围
内进行识别。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件要素组的数据来制作通用图像元件的数据。
制作各元件要素组的数据，应输入下述各项：
①元件要素的信息(引脚或球、以及其大小、形状等)
②元件要素的数目与元件要素间的间距
③从元件识别中心位置到首元件要素
※
的距离
※ 的定义如下。
·球元件 ⇒ 元件要素组内左下角的球。
·引脚元件 ⇒ 下边最左、右边最下、上边最右、左边最上的引脚。

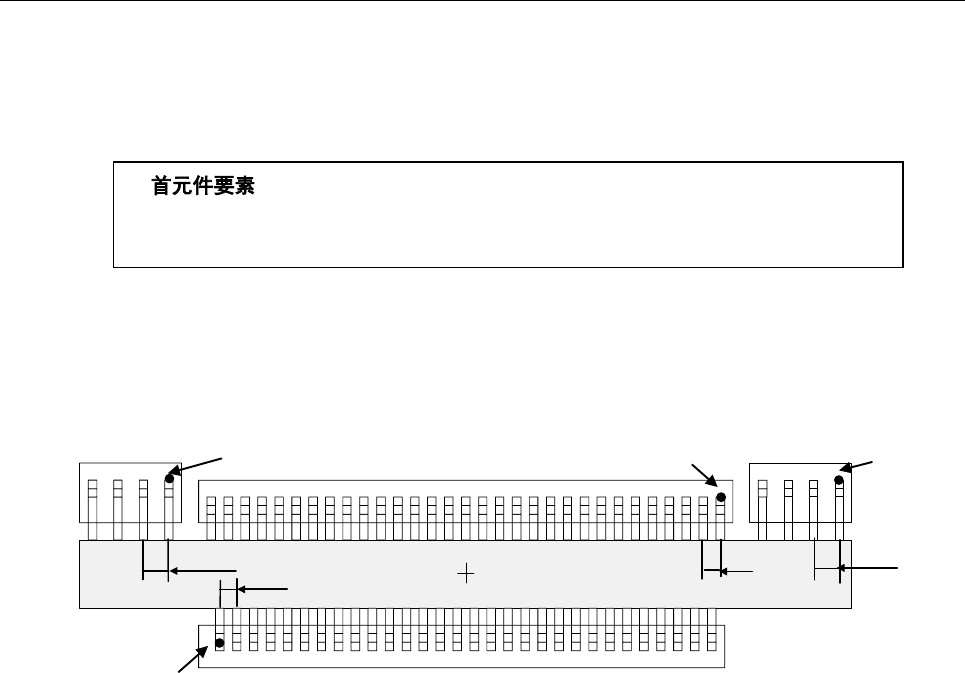

例) 下列通用图像元件，需制作4个元件要素组数据(单位：mm)。
此处省略了上述①的元件要素信息输入方法。
输入方法，请参见以下说明。
第 4 元件要素组
第 3 元件要素组 第 2 元件要素组
第 1 元件要素组
● 第1元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：30，间距：1
·从元件识别中心位置到首元件要素的距离 ⇒ X：-14.5，Y：-4
● 第2元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 ⇒ X：21.5，Y：4
● 第3元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：31，间距：1
·从元件识别中心位置到首元件要素的距离 ⇒ X：15，Y：4
● 第4元件要素组的数据制作
·元件要素的数目及元件要素间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 ⇒ X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(0，0)
(-14.5,-4)
(-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
第 2 部 功能详解篇 第 6 章 通用图像元件
6-4
6-2 通用图像的输入项目

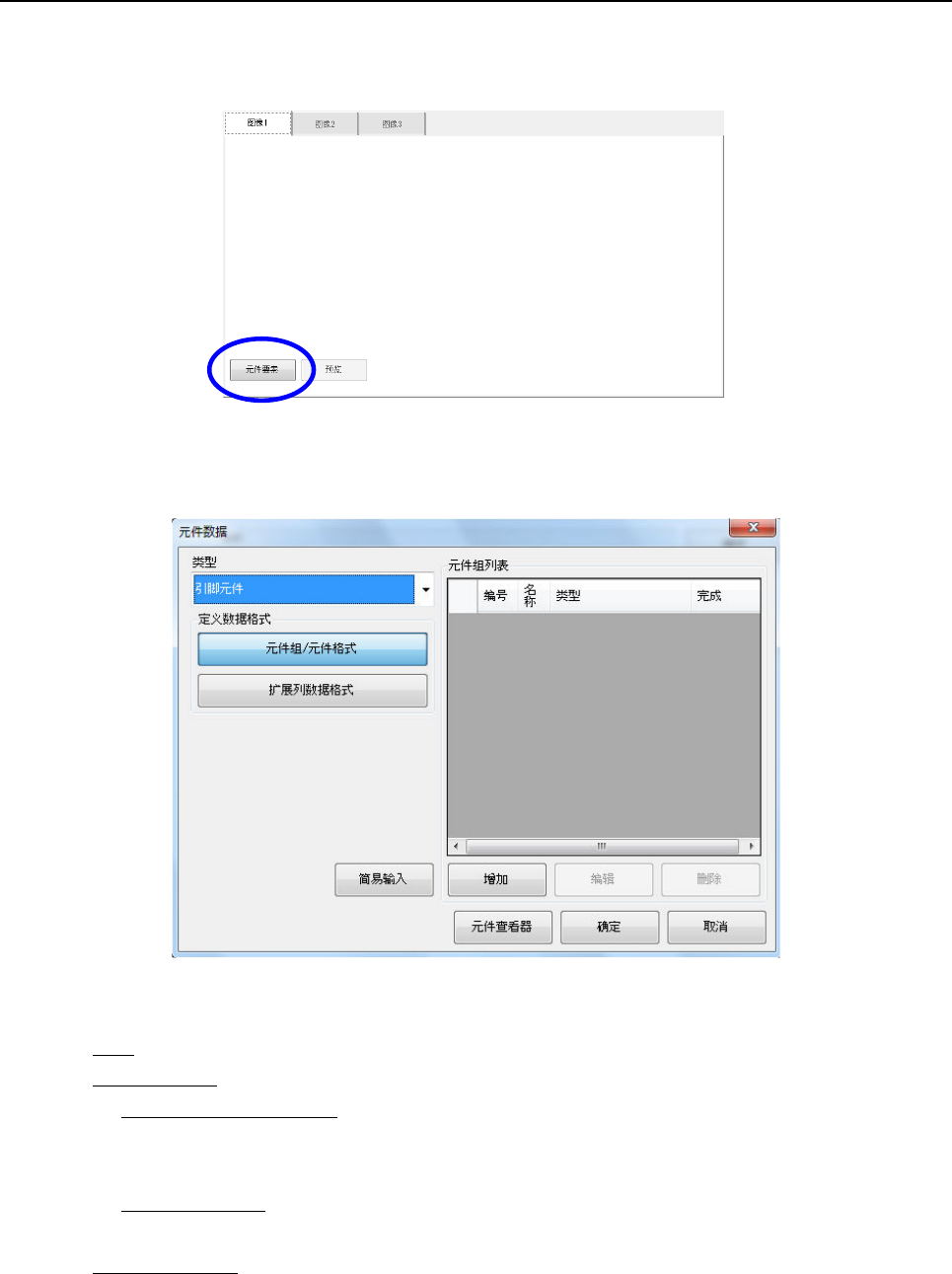

在「元件数据」里设置元件的通用图像后，「图像数据」的“表格”画面中，会显示「元件要素」
按钮。
点击「元件要素」按钮，将显示如下元件（要素）数据的制作画面。
●类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件要素/元件要素格式：是指定引脚、球等识别要素(元件要素)，定义(间距、数量)相同识
别要素的集合(元件要素组)，指定该组的方向、位置的数据定义。
在制作“多引脚元件”和“复合阵列元件”数据时要选择此项。
◇扩展列数据格式： 用 X、Y 坐标来逐一指定、配置识别要素(球、Land)的数据定义。在制作
“随机配置元件”数据时要选择此项。
●元件要素组列表：列表显示制作完成的元件要素组。
制作新建元件要素组时，请单击“增加”按钮，并在已存在的元件要素组编辑中，点击“编辑”按
钮。
