在下列时间段内，对贴片位置是否在基板内(单板基板时)、或是否在电路内(多电路板
时)进行范围检查。
1) 输入数据时
在输入贴片位置 X 或 Y 时，或分别进行了改变时，将进行范围检查。
出错时，将显示如下的警告信息。
●确定=>确定输入数据，在贴片数据编号的左侧显示超范围标记“*”。
(参见下图) 如果输入范围内的值，标记则会消失。
●取消=>输入的数据无效，返回数据输入状态。
2) 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
●确定=>继续进行数据切换
●取消=>停止数据切换
※ 发生范围检查错误时，请先检查「贴片数据」，如果没有问题，请再检查各「基板数据」
输入值。(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
第 1 部 基本篇 第4 章 制作生产程序
4-45
4-3-5 元件数据
「元件数据」，是针对在「贴片数据」中输入的“元件名称”输入详细的信息数据。
因此，凡是在「贴片数据」中输入的元件名称，必须制作出相同数量的对应数据。
4-3-5-1 元件数据画面的显示
元件数据的显示画面，有表格显示和列表显示 2 种形式。
列表显示画面，是以列表形式显示多个元件数据的概要。
在此不能输入数据，只可查看数据的完成情况。
在元件列表画面中，可将各项目作为关键字对数据进行排序显示。
第 1 部 基本篇 第4 章 制作生产程序
4-46

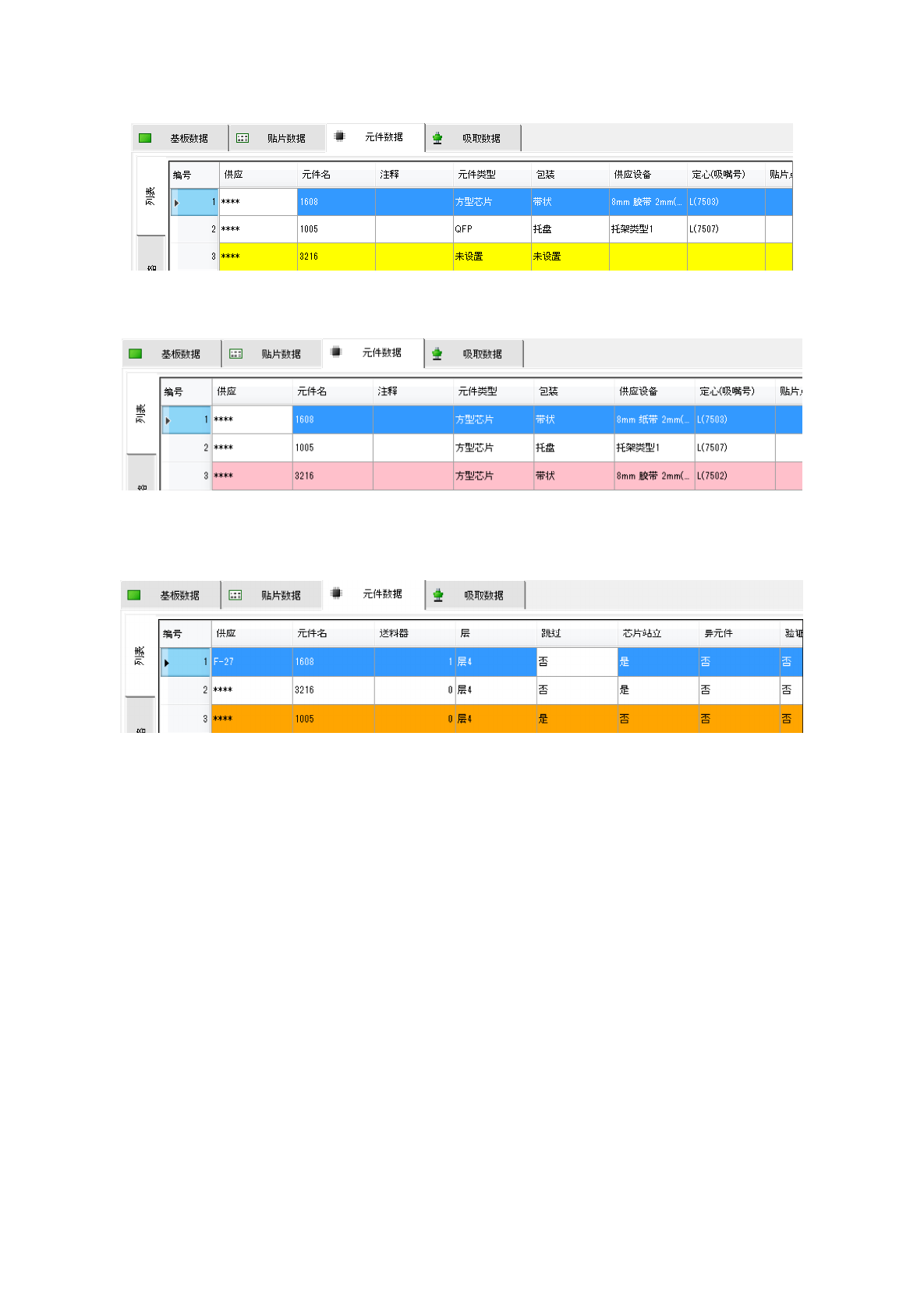

未设置数据的元件名的项目会以黄色显示。
元件数据中设置的元件名，如果在贴片数据中没有使用时，项目会以粉红色显示。
设置为元件跳过时，项目会显示橙色。
有关元件跳过，请参见「4-3-5-2 (5)贴片条件」的「 7) 元件跳过」。
