第 2 部 功能详解篇 第 8 章 机器 设置 8-2 8-2 机器设置的启动 与退出 8-2-1 启动机器设置 从画面下部 的操作区 域选择 「机器设定」 - 「机器设置」 ， 或直接从画面右侧的信息 区域选择 「机 器设置」 ， 可显示 下图所示的机 器设置初始 画面。 机器设 置的初始画 面， 右侧显示 快捷键 。 快捷 键注册有常 用的功能 ，按下按钮即可调出 各项菜单 对应的画面。 初始画面显 示机器设 置的图标。 按下右侧信…
第 2 部 功能详解篇 第 8 章 机器设置
8-1
8
8-1 概要
设置吸嘴配置等机器基本构成。
设置的后的数值，机器构成若无变化，无需改变设置值。
若增加了吸嘴等，机器构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
No.
1
使用单元
Head
Head
相关单元的使用／未使用
基本 基本相关单元的使用／未使用
设定转印装置的使用
/
未使用及种类
传送
传送相关单元的使用／未使用
MTC/MTS
MTS
的使用／未使用
VCS
VCS
的使用／未使用
2
吸嘴
注册吸嘴一览
已注册的吸嘴号的设计值数据
读吸嘴数据
吸嘴数据
ATC
吸嘴分配
ATC
的吸嘴分配
无吸嘴时真空值
未安装吸嘴时的真空值
3
传送
传送设置
设置传送的动作
支撑台
设置支撑台的动作
外形基准位置设定
设定从原点至基板外形基准位置
4
位置设定
废弃元件位置
设置元件废弃位置
IC
回收带位置
设置
IC
回收带位置
Head
等待位置
设置
Head
等待位置
MTS
装配位置偏差
设置
MTS
装配位置
MTC
滑梭吸取位置
设置
MTC
元件供给位置
5
功能设定
吸取错误条件设置
设置吸取错误的条件
标记识别速度
设置标记识别时的速度
设置焊锡偏移校正 设置焊锡印刷识别时的位置校正值
吸取前供料设定 设置吸取前进行送料的送料器
Head
高度变更设定
设置元件高度
坏板标记信息设定
坏板标记传播为有效时的设置
确认吸嘴芯滑动不良
设定吸嘴芯滑动不良检查的使用
/
未使用
接缝设置
设定接缝的使用
/
未使用
6
单元设定
信号灯
设置信号灯的模式
坏板标记传感器示教
坏板标记示教时的设置
设置叠加系统
设置叠加画面
在线连接
进行在线连接时的设置
共面性
共面性检测选项生效时的设置
验证检查
元件验证生效时的设置
第 2 部 功能详解篇 第 8 章 机器设置
8-2
8-2 机器设置的启动与退出
8-2-1 启动机器设置

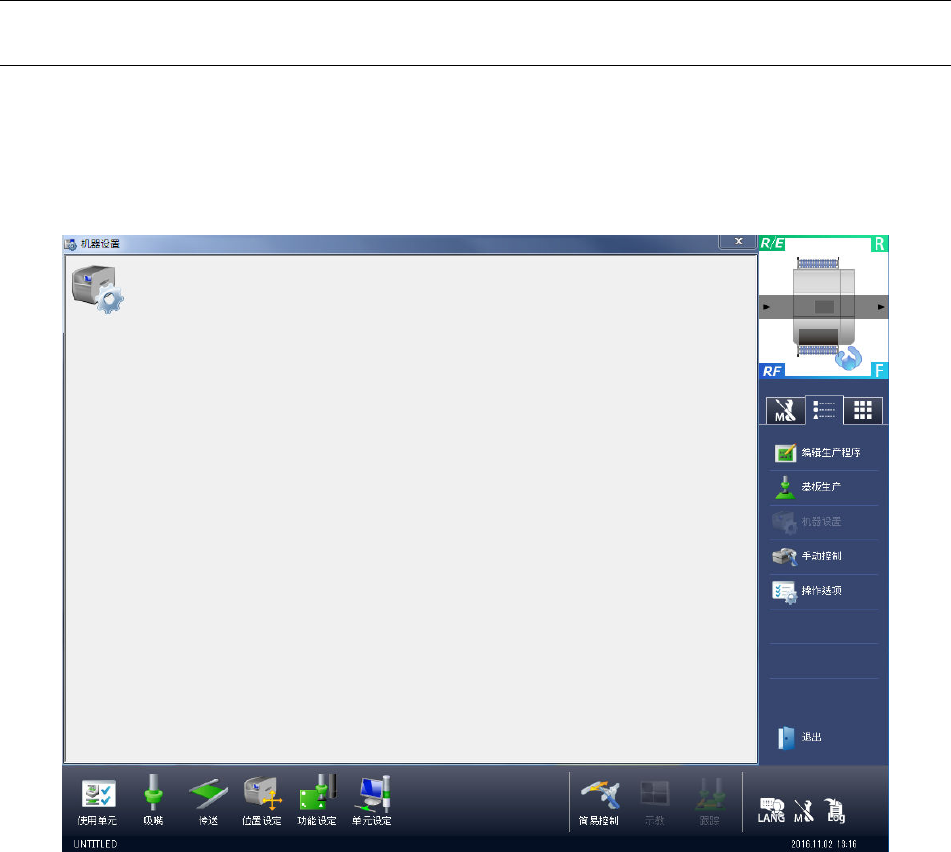

从画面下部的操作区域选择「机器设定」-「机器设置」，或直接从画面右侧的信息区域选择「机
器设置」，可显示下图所示的机器设置初始画面。机器设置的初始画面，右侧显示快捷键。快捷
键注册有常用的功能，按下按钮即可调出各项菜单对应的画面。
初始画面显示机器设置的图标。
按下右侧信息区域中的快捷方式，可调出「编辑程序」「基板生产」「手动控制」「操作选项」
的画面。调出时会退出机器设置，调出选择的功能。
下部的操作区域，显示有机器设置内可设定的项目列表。可进行简易控制的调出、语言切换、显
示自己诊断、输出维护日志。
设置项目分类为「使用单元」「吸嘴」「传送」「位置设定」「功能设定」「单元设定」。
详情请参见「8-3 设定项目」。
第 2 部 功能详解篇 第 8 章 机器设置
8-3
8-2-2 退出
点击画面右上方的关闭按钮 [×]，按下信息区域的退出按钮后，或按下快捷键即可退出机器设置。
(1) 保存设置值
各设置组的各画面中都设有[确定]和[取消]按钮。即使按下 [确定] 按钮，也不会立刻保存到 SSD
内。在机器设置组中修改设置值后，会显示是否实施保存的画面，此时，按下 [是] 按钮后，数
据才会被保存在 SSD 内。
No.
1
是 将设置值保存到 SSD。
2
否 使设置值无效。
3
取消 取消退出命令。
(2) 各 I/O 安全方向的设置
选择退出处理后，会显示各 I/O 安全方向设置画面。
No.
1 是 执行 I/O 安全方向的设置后，退出机器设置。
2 否 返回机器设置画面。
单击「是」后，轴即开始移动，并开始执行各 I/O 的安全方向的设置。
因此，在单击「是」以前，请务必确认装置内部无人作业。为了避免人身伤
害，在装置运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
