第 2 部 功能详解篇 第 8 章 机器设置
8-36
8-3-5-2 设置标记识别速度
选择设置标记识别速度，会显示以下画面。
设置生产时的标记识别动作中的轴速度变更。设置BOC标记、基准领域标记、台架标记的各种识
别动作的XY速度。
(1) 设置方法
1) 通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。
第 2 部 功能详解篇 第 8 章 机器设置
8-37
8-3-5-3 焊锡偏移校正

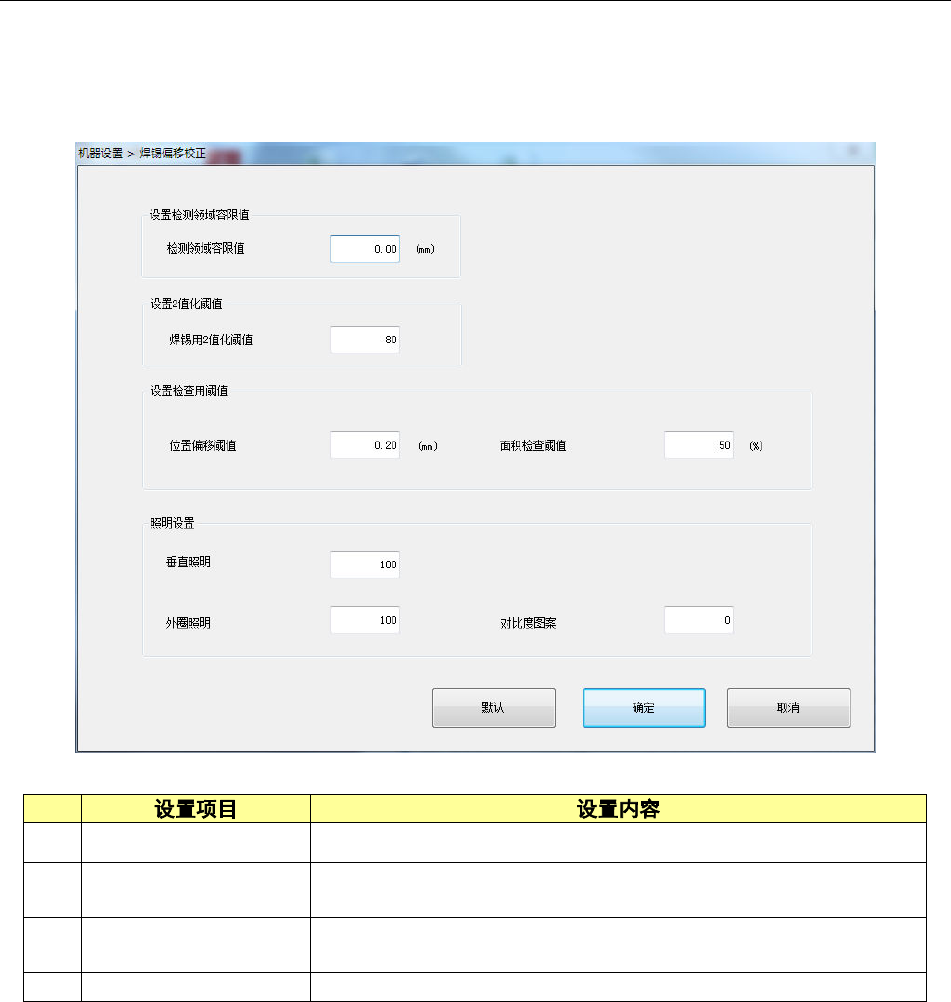

选择焊锡偏移校正功能后，即显示以下画面。
在选购项功能“焊锡印刷”为有效的状态下，将机器设置的“使用单元Head”的“焊锡识别贴片位置补
正”置为有效时，设置焊锡识别贴片位置补正相关的参数。
(1) 设置项目
No.
1
设置检测领域容限值 设置检测范围的偏移值。
2
设置 2 值化阈值（设置
降噪级别）
设置焊锡示教时的 2 值化阈值默认值。
3
设置检查用阈值
设置焊锡位置偏移检查中检测位置偏移阈值，以及状态检查下使用
面积比的阈值的示教时的默认值。
4
照明设置 设置焊锡示教时的照明图案的默认值。
(2) 设置方法
1) 在编辑框里分别设置检测领域容限值、焊锡用 2 值化阈值、位置偏移阈值、面积检查阈值、
垂直照明、外圈照明、对比度图案。
第 2 部 功能详解篇 第 8 章 机器设置
8-38
8-3-5-4 吸取前送料设定

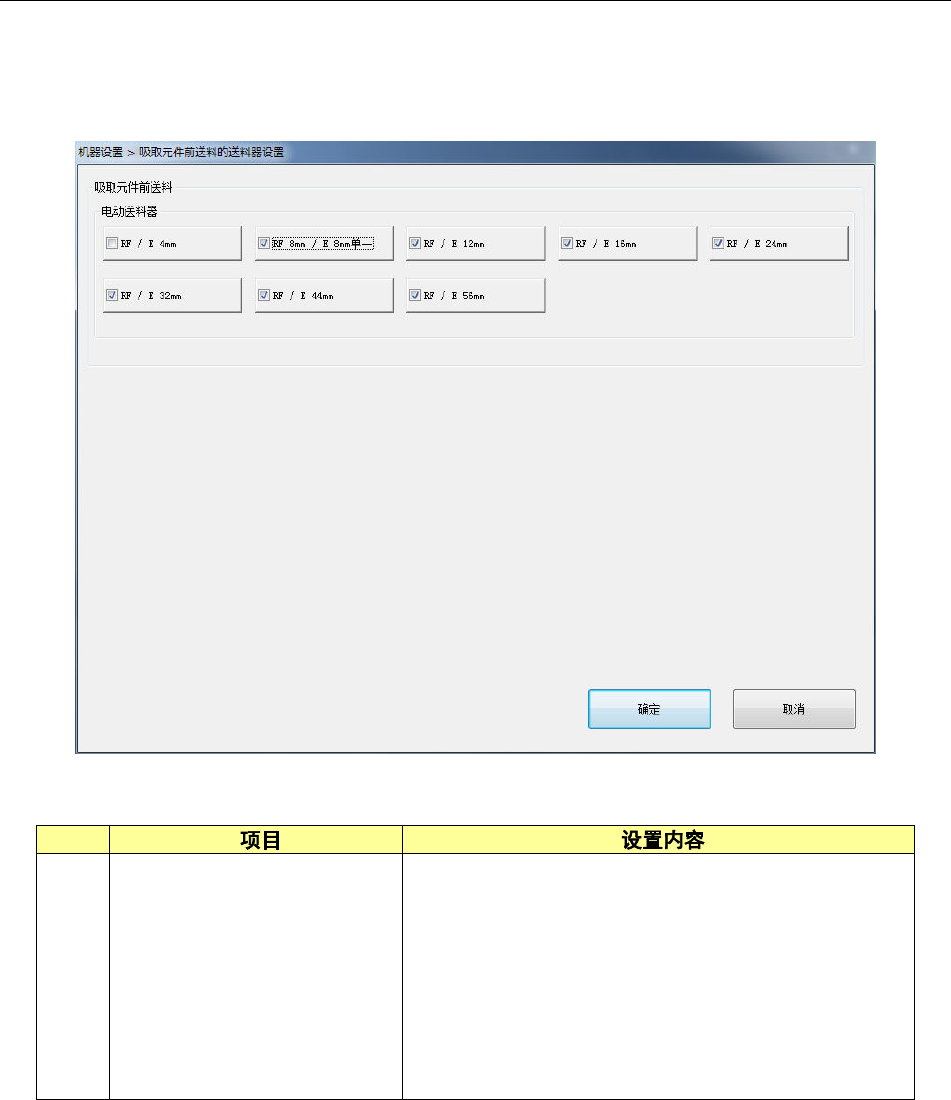

选择吸取前送料设置，会显示以下画面。
操作选项“生产 – 其他”的“吸取元件前送料”有效时，设置各送料器类型吸取前送料的相关
参数。
(1) 设置项目
No.
1
电动送料器
・RF 4mm
・RF 8mm / E 8mm S
・RF / E 12mm
・RF / E 16mm
・RF / E 24mm
・RF / E 32mm
・RF / E 44mm
・
RF / E 56mm
设置吸取前送料的送料器类型。
(2) 设置方法
1) 用复选框选择吸取前送料的送料器类型。
