第 1 部 基本篇
第 3 章 维护
3-6

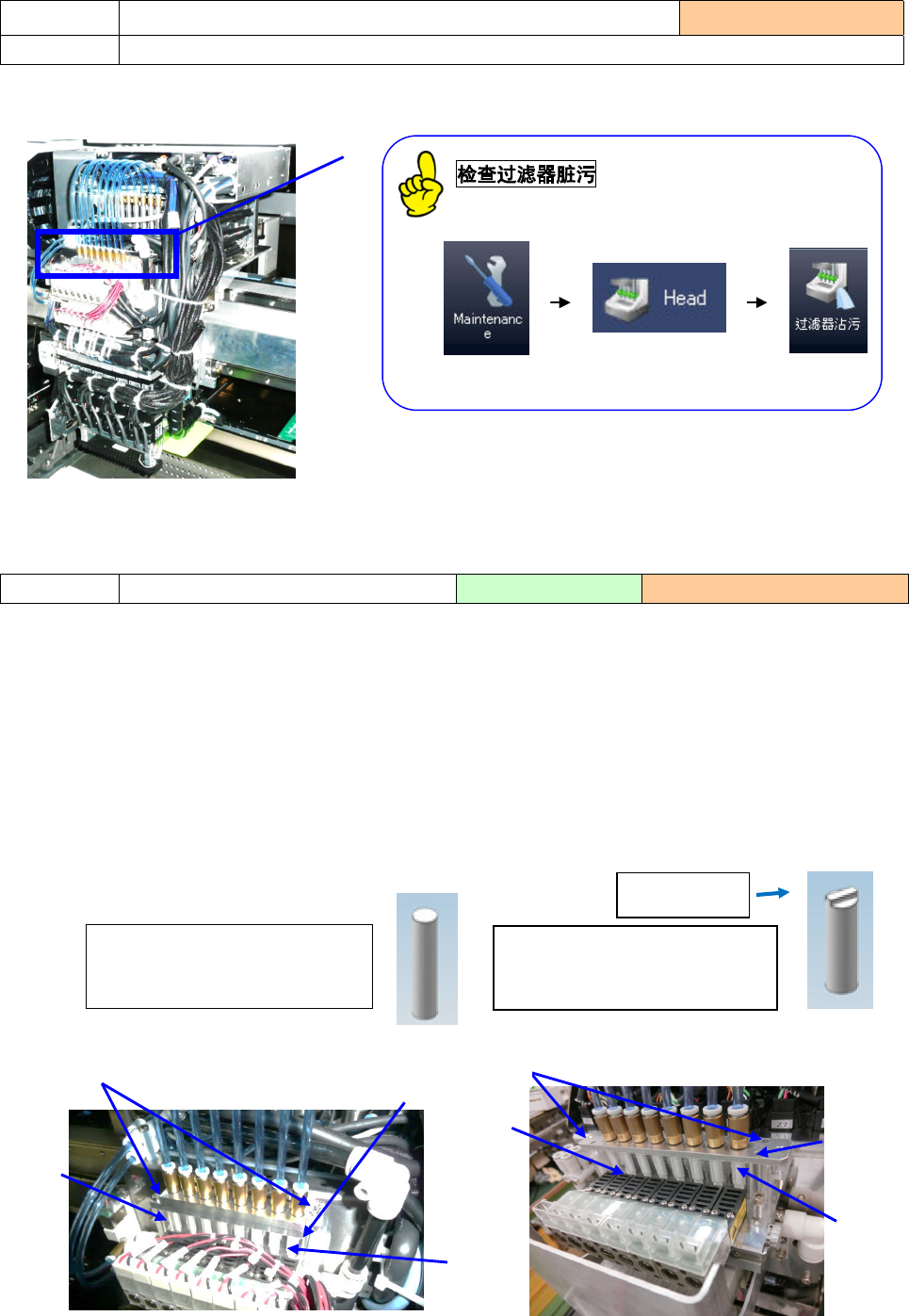

1) 请目检确认 Head 单元正面部位过滤器箱内的「空气过滤器①」没有脏污。
2）请通过「过滤器脏污检查」确认没有问题。
「使用说明书 11-3-3-2 检查过滤器脏污」
执行结果若有问题，会显示提示，敦促更换。
3) 如果有脏污，请更换新的过滤器。
1)
把过滤器箱的「固定螺丝②」（左右 2 处）拧松，取下「过滤器箱 U①」。
*①③形状因序号而异。①是薄金属片类型是右下图。
2)
检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
*该过滤器因序列号而异。 请看下面的图。
4)
把「过滤器③」插入「过滤器箱 L④」，要插紧，用「固定螺丝②」固定好。（紧固力矩：0.7 N·m）
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5)
重新取得无吸嘴状态下的真空值。
检查项目
3-1-5 空气过滤器（LNC120-8 Head）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
①
有突起。
过滤器③ 件号：40046646
序号 RS17L1309 后
过滤器③ 件号：40046646
序号 RS17L1309 以前
③
②
④
③
④
①薄
② ①厚
第 1 部 基本篇
第 3 章 维护
3-7

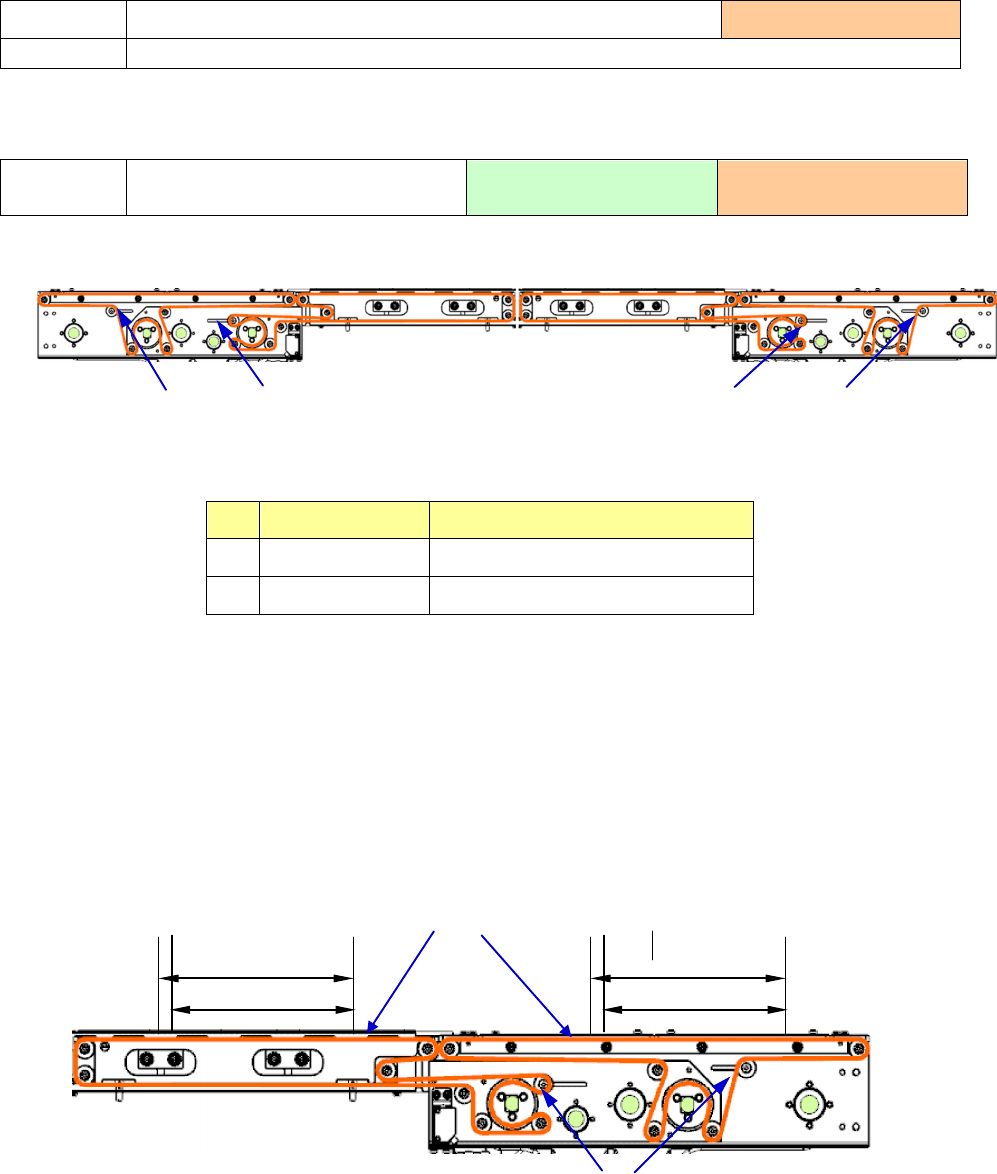

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2）请从传送滑轮上拆下传送带，更换以下件号的传送带。
件号 品名
A
40183028 CONVEYOR_BELT_S
B
40183030 CONVEYOR_BELT_C
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔”在传送带上平坦部分间距200mm处，做2处标
记。
② 按照与1)相反的步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道S上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
3-1-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
B
B
传送带
传送滑轮
201mm
200mm
201mm
20
0
mm
第 1 部 基本篇
第 3 章 维护
3-8
1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

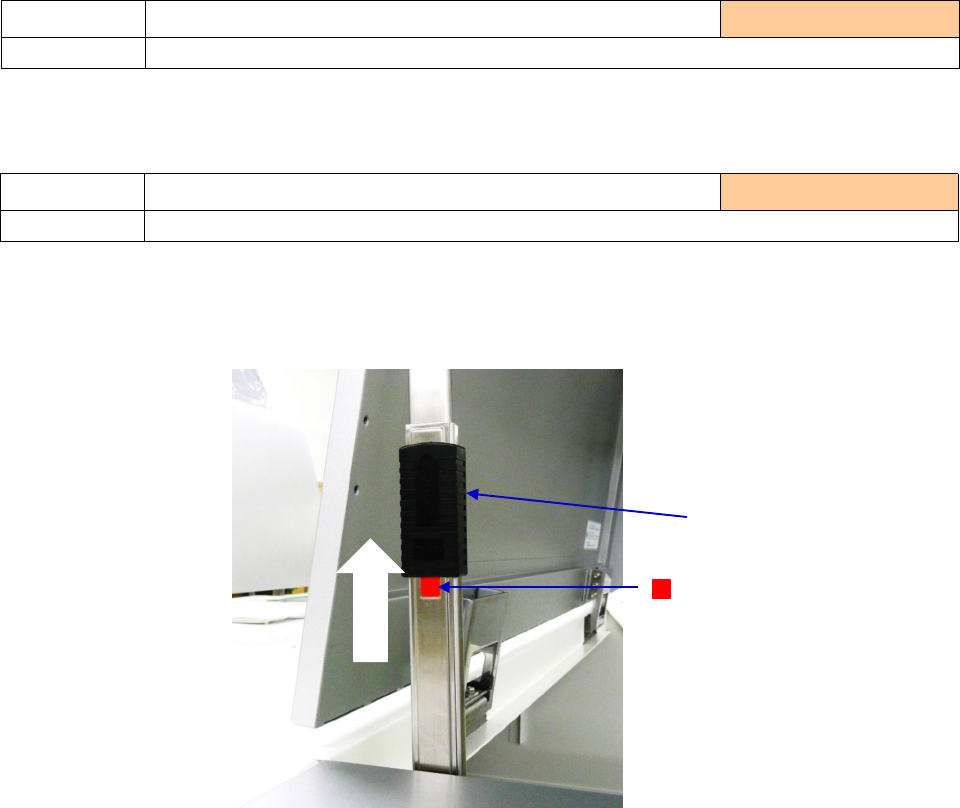

1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不要令
安全盖（安全罩）落下，以免造成伤害。
检查项目
3-1-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
检查项目
3-1-8 支撑板
实施频度 ：每周
检查内容 检查支撑板的状态
锁定手柄
标记
锁
定
