第 1 部 基本篇 第4 章 制作生产程序
4-272

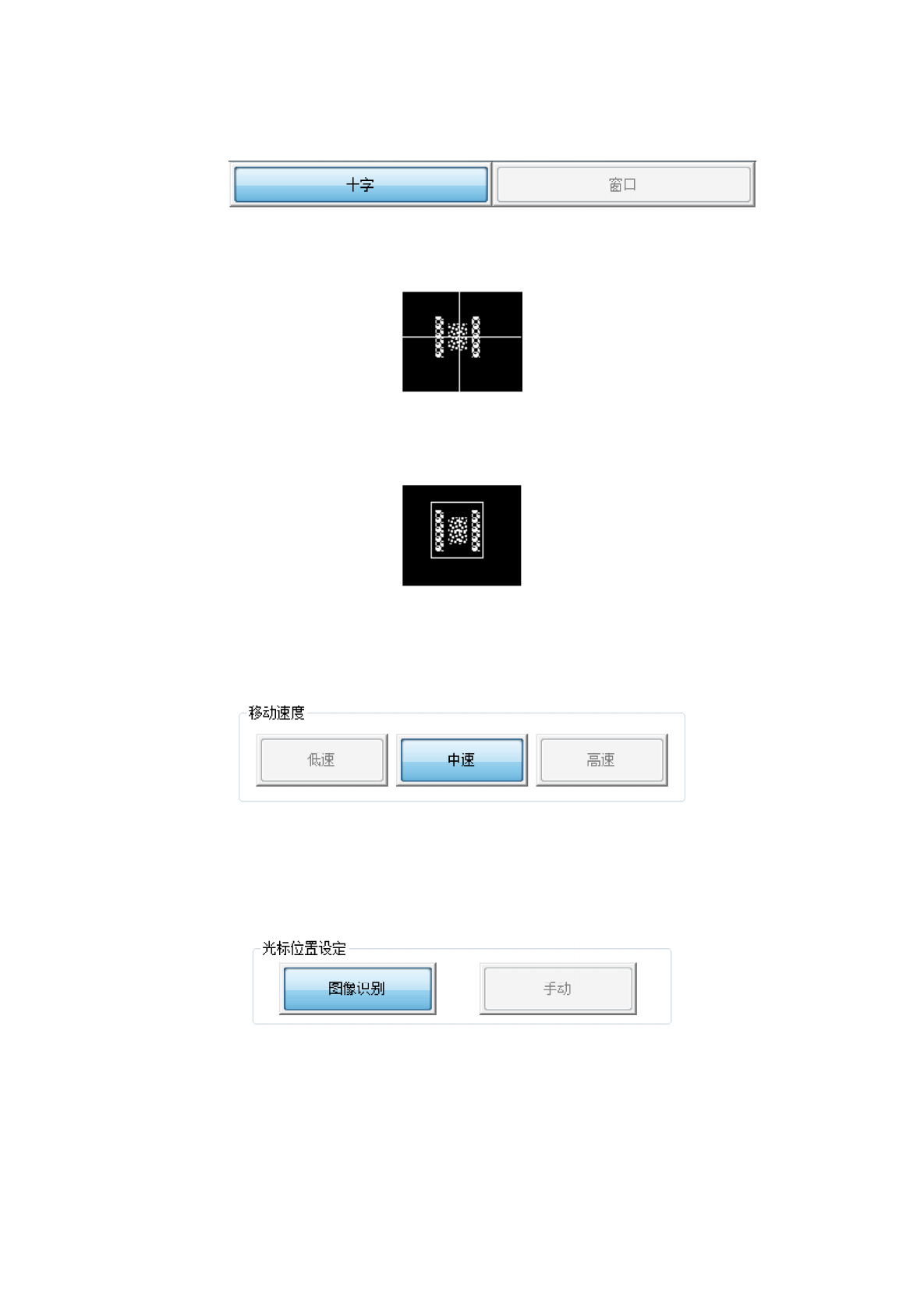

③ 显示光标形式
选择位置指定时使用的光标的形式。
・十字(十字)光标
使纵横直线相交，选择其交点（1 个点）进行动作。
・窗口光标
选择对长方形的左上、右上及右下的区域进行动作。
④ 光标移动速度
选择光标(十字/窗口)移动时的速度。
按一次移动按钮移动的量，高速时变大，低速时变小。
⑤ 光标位置设定
对检测球形时的光标位置处理，进行选择。
选择进行图像识别，还是不进行图像识别直接使用光标位置。
第 1 部 基本篇 第4 章 制作生产程序
4-273
⑥ 处理转移按钮
进行处理内容的转移、重做、结束等操作。
前（前一个） 重做当前处理的前一个的处理。
次（下一个） 结束当前的处理，转移到下一个处理。
增加
进行排除区域的追加(仅 BGA,FBGA 元件)或进行
球区域的追加(仅通用图像元件)。
示教结束 结束示教处理，执行识别。
⑦ 测量结果
显示测量前及测量后的外形尺寸(横、纵、高度)、真空压、识别结果。
不实施测量的项目，不会显示测量后的值。(显示「****」)
要保存测量结果，识别结果必须为「OK」。
显示「****」或「NG」时，不能保存。
⑧保存
按下示教完成按钮后，保存按钮会变为有效，可执行保存。
按下保存按钮后，该按钮即变为「返回」按钮。
⑨取消
放弃执行中或执行后的结果，关闭执行对话框。
⑩再设定
放弃执行中或执行后的结果，从头开始再次执行示教。
第 1 部 基本篇 第4 章 制作生产程序
4-274
⑪ 叠加画面
元件吸取、归还、废弃时，会显示 OCC 摄像机的图像。
另外，执行示教时会显示 VCS 摄像机的图像。
示教中也会显示光标及识别结果等。

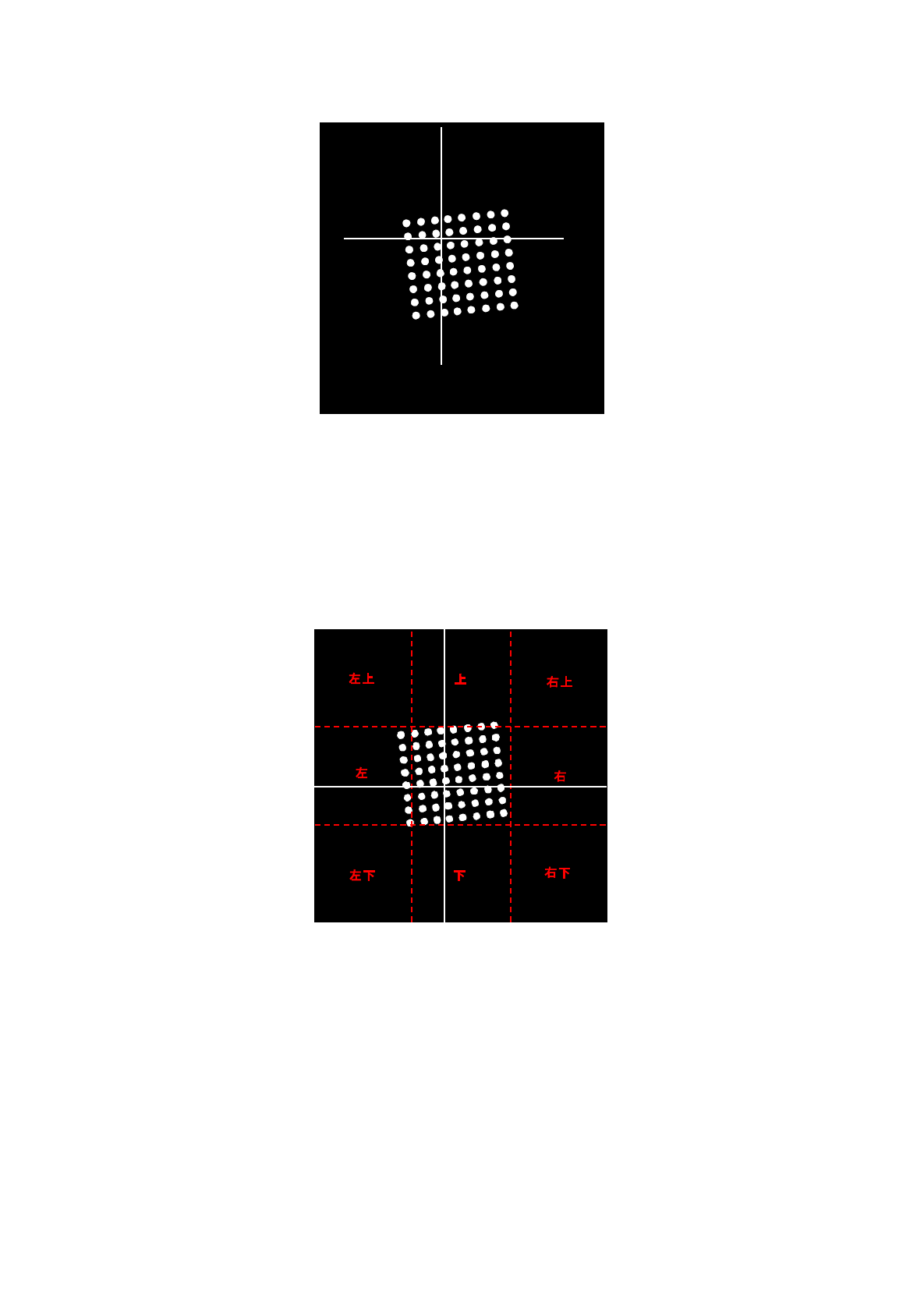

・光标移动方法(触摸屏)
显示光标时，在画面中按下，即可将光标向 8 个方向移动。
（不显示红字）
