2-7-1-1 传送部的构成
· 传送部的构成 (单通道)
＜基板传送装置各部分的名称＞
1 IN 传感器 9 传送电磁阀 17 支撑销检出传感器受光
2 OUT 传感器 10 传送马达 18 挡块传感器
3 WAIT 传感器光缆受光 11 驱动轴 19 挡块
4 WAIT 传感器光缆发光 12 侧梁 20 (WAIT2 传感器光缆受光)
5 C_OUT 传感器光缆受光 13 支撑台 IN 21 (WAIT2 传感器光缆发光)
6 C_OUT 传感器光缆发光 14 支撑台 OUT 22 (WAIT2 传感器光缆受光)
7 PWB 导轨 15 自动调整宽度马达 23 (WAIT2 传感器光缆发光)
8 支撑台原点传感器 16 支撑销检出传感器发光
2
1
15
11
3
4
8
10
11
12
10
13
14
17
16
18
11
7
5
9
12
6
21
20
22
23
基板传送方向
18
19
第 1 部 基本篇 第 2 章 生产
2-24
＜基板传送装置构造概要＞
传送限动器的安装位置是，当传送方向为左→右时安装在右侧，传送方向为右→左时安装在左侧。
使用传送限动器时，下游(OUT)侧在基板前端接触到传送限动器的位置上基板被夹紧。
1) 基板传入，IN 传感器①检测出基板时，传送马达⑩会驱动驱动轴⑪，通过传送带开始传送。
并且，限动器⑲同时变为 ON。
2) 当基板到达限动器⑲时，被 STOP 传感器⑱检测到，支承台⑬⑭上升。此时，通过限动器⑲、支
承销将基板的外形进行固定。临时固定完成后，限动器⑲OFF，完成基板固定。
3) 固定后，下一基板相同地运入，在 WAIT 传感器③的位置上待机。
4) 生产结束后解除固定，开始传出。
5) 最早的基板通过 C・ OUT 传感器⑤后，限动器⑲再次变为 ON，进行下一基板的固定准备。
第 1 部 基本篇 第 2 章 生产
2-25
2-7-1-2 传送轨道宽度的调整

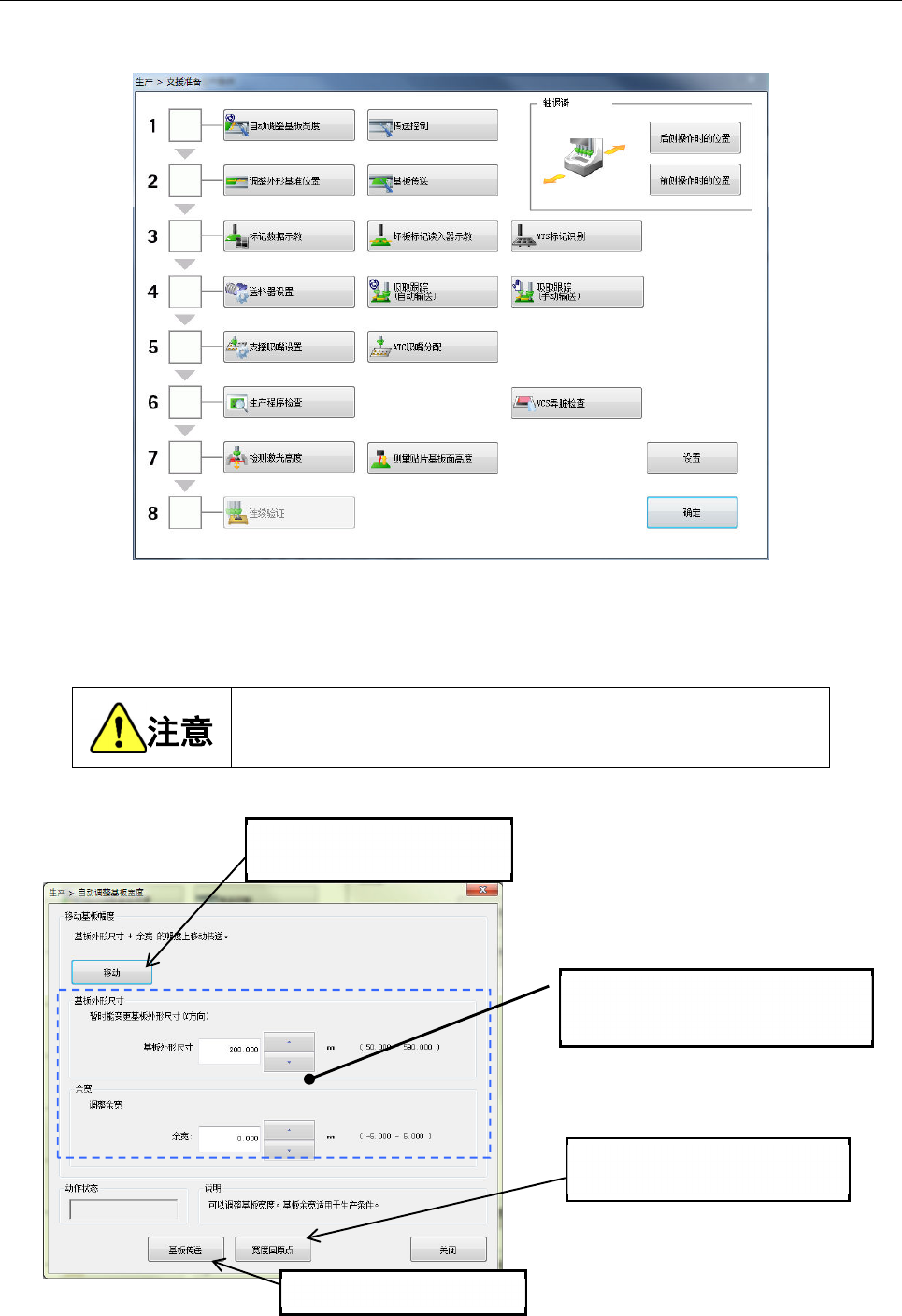

＜在「自动调整基板宽度画面」中的调整方法＞
(1)请从生产的菜单选择［生产辅助］－［支援准备］。
(2)请对准传送宽度尺寸。
按下画面的 1「自动调整基板宽度」，即可显示「自动调整基板宽度」画面。
「自动基板宽度调整」在单通道、双通道下，有不同的操作。
按照以下说明点击[移动]按钮后，传送即随之启动。
点击之前，务必确认传送活动区域没有妨碍物体。
1) 自动基板宽度调整
③选择[移动]，调整宽度。马
达旋转，执行调整。
① 选择[宽度回原点]，
执行传送的返回原点。
② 输入[尺寸]、[余宽]。
（[余宽]宽度不适合基板传送宽度时，
请输入。大致为－
0.5mm
〜
0.5mm
。）
④ 请检查传送是否顺畅。
