第 2 部 功能详解篇 第 11 章 自己诊断功能
11-16
11-3-3-5-1
设置方法
按照[操作]中显示的指示进行操作，即可自动取得数值。
(1) 吸嘴分配
激光/传感高度计测，要使用 7500 号～7503 号、7505 号～7507 号吸嘴中的任何一个。
如果计测对象 Head 的 ATC 中没有分配上述吸嘴，会发生错误。上述吸嘴未分配时，请在计测
前通过「机器设置」的「ATC 吸嘴分配」分配吸嘴。
(2) Head 选择
选择要计测的 Head。可选择多个。

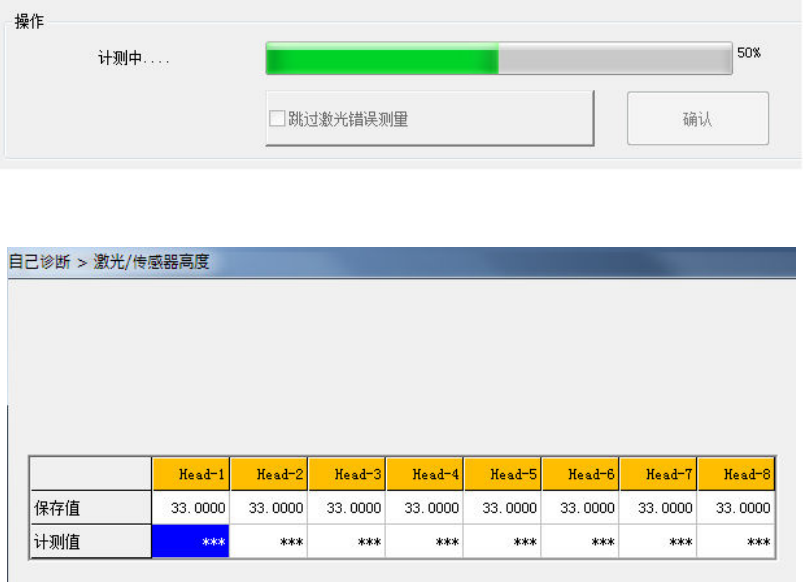

(3) 开始计测
按[确认]按钮，开始计测。
计测中的 Head 单元格会显示蓝色。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-17
激光识别错误及计测结果处于规定范围以外时，
会显示以下提示信息。
激光识别错误及计测结果处于规定范围以外时的以外错误，在显示对象错误提示后，会显示以
下提示信息，按下［OK］，即使有未测定的 Head，也会停止测定动作。
(4) 计测结束
计测结束后，进度条会变为 100%，计测值会显示蓝色字符。
按下[OK]按钮，计测值即变为有效，但此时还未被保存/设置。
经过退出应用程序后，才会被设置。详情请参见「11-3-3-6-2 设置值的保存即退出」。
按[取消]按钮，计测值会无效。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-18
11-3-3-6 真空校准
从自己诊断菜单选择[真空]时，会显示真空校准对话框。
(1) 设定项目
1
到达真空压
Head 端、真空校准端各自的压力传感测到的最高真空到达值
2
到达真空时间
Head 端、真空校准端各自的压力传感测到的真空到达时间
3
真空开始时间
Head 端、真空校准端各自的压力传感测到的真空开始时间
4
自然破坏开始时间
Head 端、真空校准端各自的压力传感测到的从真空电磁阀 OFF 到
真空值到达吸取真空压下限值的时间
5
自然破坏时间
Head 端、真空校准端各自的压力传感测到的从真空电磁阀 OFF 到
真空值到达吸取真空压极限值的时间
6
正压突进时间
Head 端的压力传感测到的吹风电磁阀 ON 开始到真空值低过大气
压转为正压的时间
