第 1 部基本篇第 2 章生产

2-148

2-14-4 归还吸嘴

生产动作中更换吸嘴时，如果贴片头（Head）上吸嘴安装错误，则生产会异常终止。

此时会显示归还吸嘴的画面，询问是把吸在 Head 上的吸嘴手动归还、或是自动归还。

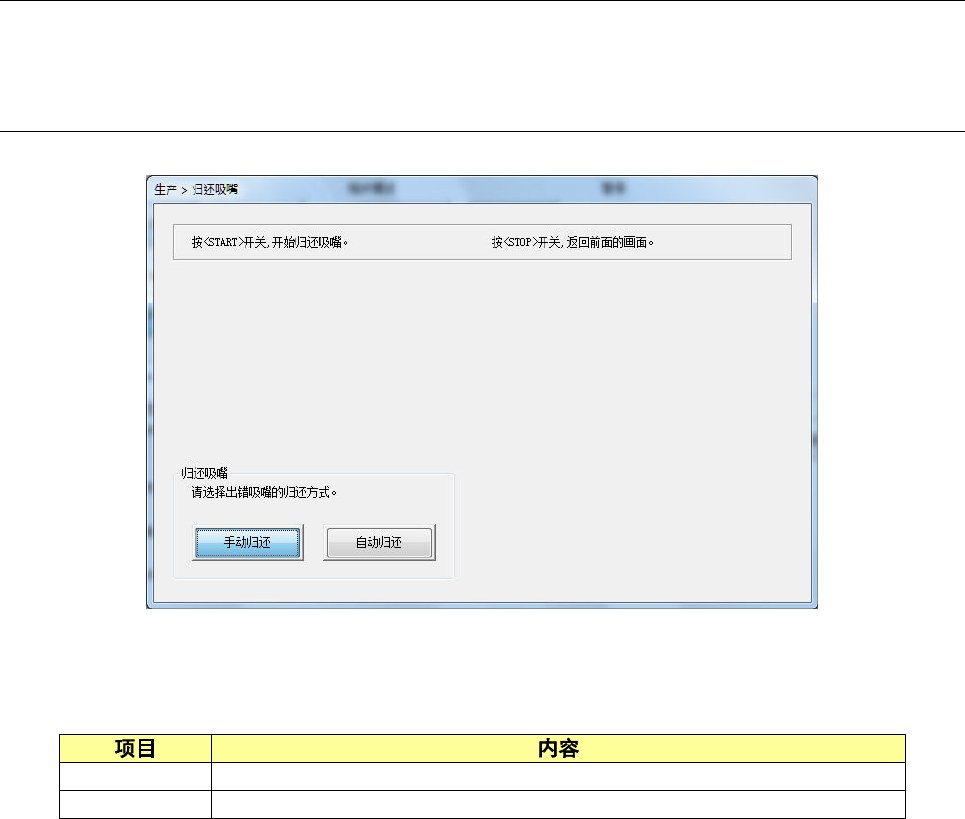

2-14-4-1 归还吸嘴的画面显示

(1)归还吸嘴模式

选择安装失败的吸嘴的归还方式。

手动归还

将

Head

吸嘴移动到拆卸位置，用手将吸嘴取下。

自动归还

自动归还安装错误的吸嘴。

(2)<START>开关、<STOP>开关

按<START>开关：开始按照选择的吸嘴归还方式归还吸嘴。

按<STOP>开关：不进行吸嘴归还，返回原来的画面。

第 1 部基本篇第 2 章生产

2-149

2-14-4-2 手动归还吸嘴

归还吸嘴方式选择「手动归还」，按<START>开关后，会显示信息，要求确认将 Head 吸嘴移动到吸

嘴拆卸位置。

吸嘴移动到拆卸位置后，因为 Z 轴要下降，会显示提示信息，询问「Head 底下有没有送料器等？」

Z 轴下降后，就会显示取下吸嘴的指示提示信息。

有多个 Head 吸嘴发生吸嘴安装错误时，则这些吸嘴将重复同样的处理。

按[确定]按钮后，如其他 Head 也有吸嘴安装错误，请进行同样的处理。

全部 Head 上的归还吸嘴处理完毕后，Z 轴将上升，移动到轴退避位置。

2-14-4-3 自动归还吸嘴

「归还吸嘴」选择「自动归还」并按下<START>开关后，则会自动归还安装错误的吸嘴。

全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到轴等待位置。

2-14-4-4 归还吸嘴后的操作

生产异常终止后进行了归还吸嘴时，会变成生产「通过」状态。

生产开始时如检测到安装吸嘴错误，则归还吸嘴后开始生产。

第 1 部基本篇第 2 章生产

2-150

2-14-5 设备信息的取得

从主菜单中选择[准备· 调整]-[设备信息的取得和保存]，可显示设备信息的取得和保存的提示信息。

在生产通过状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。

本功能请在有本公司服务人员或代理店的指示后使用。

获得的文件，也请同样按指示处理。

<操作方法>

* 在运行本功能之前，请在生产画面菜单中取得和保存设备信息。

① 选择菜单「准备·调整」→「设备信息的取得和保存」。

② 请按下[…]按钮，指定文件的保存位置。
