第 2 部功能详解篇第 8 章机器设置 8-36 8-3-5-2 设置标记识别速度选择设置标记识别速度，会显示以下画面。设置生产时的标记识别动作中的轴速度变更。设置 BOC 标记、基准领域标记、台架标记的各种识别动作的 X Y 速度。 (1) 设置方法 1) 通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。

第 2 部功能详解篇第 8 章机器设置

8-35

8-3-5 功能设定

8-3-5-1 吸取错误条件设置

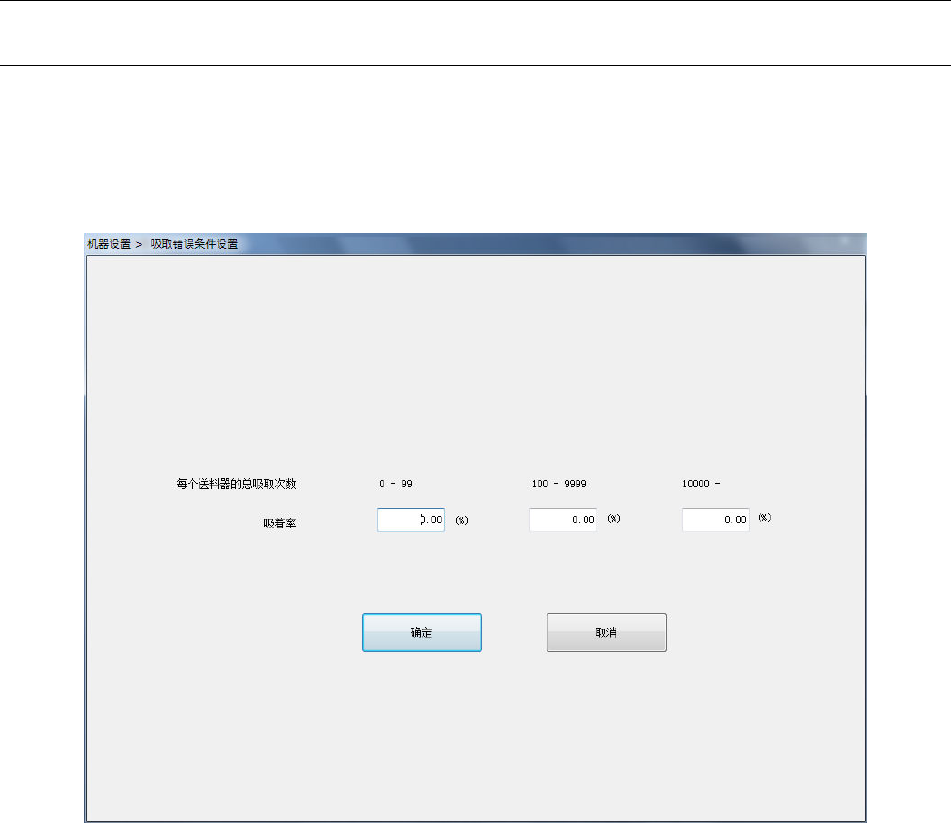

选择设置吸取错误条件后，可显示如下画面。

设置每个供料器的总吸取次数中的吸取率。

在操作选项中的生产-显示选项勾选"生产开始时，显示吸取错误"后，在生产开始前，若有未达

到设置的吸取率的供料器时，会显示错误。

(1) 设置方法

1) 从信息区域的 NUM 按钮分别输入各个供料器的总吸取次数。

第 2 部功能详解篇第 8 章机器设置

8-36

8-3-5-2 设置标记识别速度

选择设置标记识别速度，会显示以下画面。

设置生产时的标记识别动作中的轴速度变更。设置BOC标记、基准领域标记、台架标记的各种识

别动作的XY速度。

(1) 设置方法

1) 通过单选按钮分别设置各标记的速度。低速 2 为特殊订货项目。

第 2 部功能详解篇第 8 章机器设置

8-37

8-3-5-3 焊锡偏移校正

选择焊锡偏移校正功能后，即显示以下画面。

在选购项功能“焊锡印刷”为有效的状态下，将机器设置的“使用单元Head”的“焊锡识别贴片位置补

正”置为有效时，设置焊锡识别贴片位置补正相关的参数。

(1) 设置项目

No.

设置检测领域容限值设置检测范围的偏移值。

设置 2 值化阈值（设置

降噪级别）

设置焊锡示教时的 2 值化阈值默认值。

设置检查用阈值

设置焊锡位置偏移检查中检测位置偏移阈值，以及状态检查下使用

面积比的阈值的示教时的默认值。

照明设置设置焊锡示教时的照明图案的默认值。

(2) 设置方法

1) 在编辑框里分别设置检测领域容限值、焊锡用 2 值化阈值、位置偏移阈值、面积检查阈值、

垂直照明、外圈照明、对比度图案。
