第 2 部 功能详解篇 第 9 章 手动控制
9-10
(2) 控制 Head 吸嘴选择
用单选按钮选择控制对象 Head。
对机器设置[使用单元]里的设定，没有影响。
(3) 控制项目
用单选按钮选择控制项目。
各控制项目概要，请见后述。参见 9-3-3-1 控制项目：真空控制以后的说明。
(4) 控制按钮
用画面下部的控制按钮，执行控制项目。
控制项目不同，控制按钮显示不同。 (※图像为一示例。)
第 2 部 功能详解篇 第 9 章 手动控制
9-11
9-3-3-1 控制项目：真空控制
对所选择的 Head 真空的 ON/OFF，进行控制。
选择控制项目的[真空控制] 时，按[ON]按钮，[OFF]按钮，[ON/OFF]按钮进行控制。
压力状态，在控制完成时更新显示。
9-3-3-2 控制项目：Z 轴调整
对所选择的 Head 的 Z 轴坐标进行控制。
用于吸嘴吸取元件等。
选择控制项目[Z 轴调整]时，按[上]按钮，[下]按钮，[上/下]按钮进行控制。
坐标，在移动完成时更新显示。
9-3-3-3 控制项目：Z 轴微调
对所选择的 Head 的 Z 轴坐标进行控制。
用于将吸取元件移动到激光计测高度时等。
选择控制项目的[Z 轴微调]时，按[上]按钮，[下]按钮，[上/下]按钮，进行控制。
坐标，在移动完成时更新显示。
9-3-3-4 控制项目：计测(ONCE)
进行所选择的 Head 的激光计测(ONCE)。
ONCE 是取得当前映射在传感器的信息的功能。计测结果，在状态显示位置显示。
选择控制项目的[计测(ONCE)]，按[执行]按钮进行控制。选择[LA 面]按钮时，会移动到该 Head 的先
端(元件被吸取时，在元件下面)高度。
计测结果，在计测完成时更新显示。
用画面右下的单选按钮选择计测时的窗口类型。
控制项目选择[计测(ONCE)] [计测（SWEEP）]以外时，不能设置。
a) 同时元件计测：
设置的窗口尺寸范围，必须可同时用多个 Head 计测元件。
（该 Head 的吸嘴旋转中心 ±5.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独元件计测。
b) 单独元件计测：
设置的计测的窗口尺寸范围，必须适合可用激光计测的最大尺寸的元件。
指定“单独元件计测”时，也使用其他 Head 的计测区域（窗口）。
因此，其他 Head 下降到激光的高度时，可能造成测量失败。
测量前，务必检查确认其他 Head 没有降到激光测量的高度。
第 2 部 功能详解篇 第 9 章 手动控制
9-12
9-3-3-5 控制项目：计测(SWEEP)
对所选择的 Head 进行激光计测(SWEEP)。
SWEEP 具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、求出尺寸的功能。激
光单元根据“元件形状”组合框中指定的元件形状，对取得的数据进行分析，计算所测量的结果。计测
结果显示在“状态显示”中。
选择控制项目的[计测(SWEEP)]时，按[执行]按钮进行控制。选择[LA 面]按钮时，会移动到该 Head
的先端(元件被吸取时，在元件下面)高度。
计测结果，在计测完成时更新显示。
有关计测时的窗口类型，请参见 9-3-3-4 控制项目：计测(ONCE)。
9-3-3-6 控制项目：变幻线
通过计测(SWEEP)获得的数据显示变幻线（元件的轮廓）。
选择控制项目的[变幻线]时，按[执行]按钮进行控制。

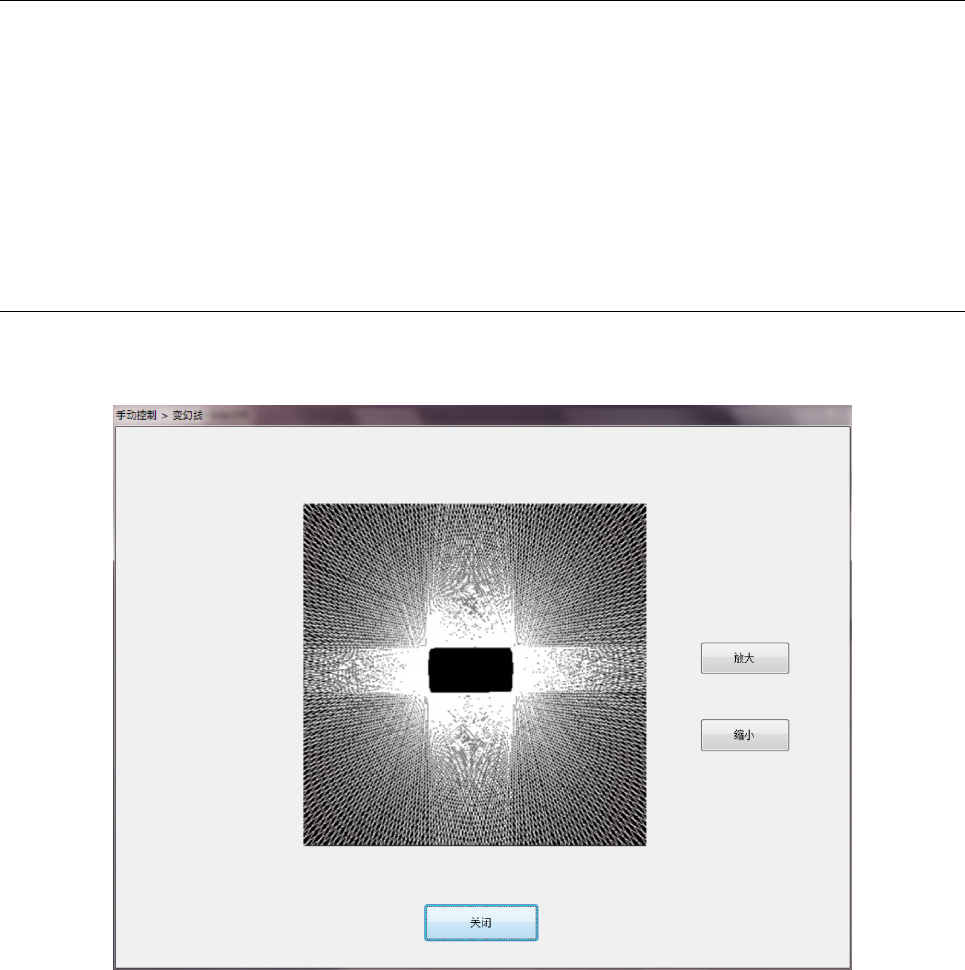

激光高度的变幻线示例，请参见下页。
