12-12-6-2 生产中错误处理
(1) 负荷检查错误

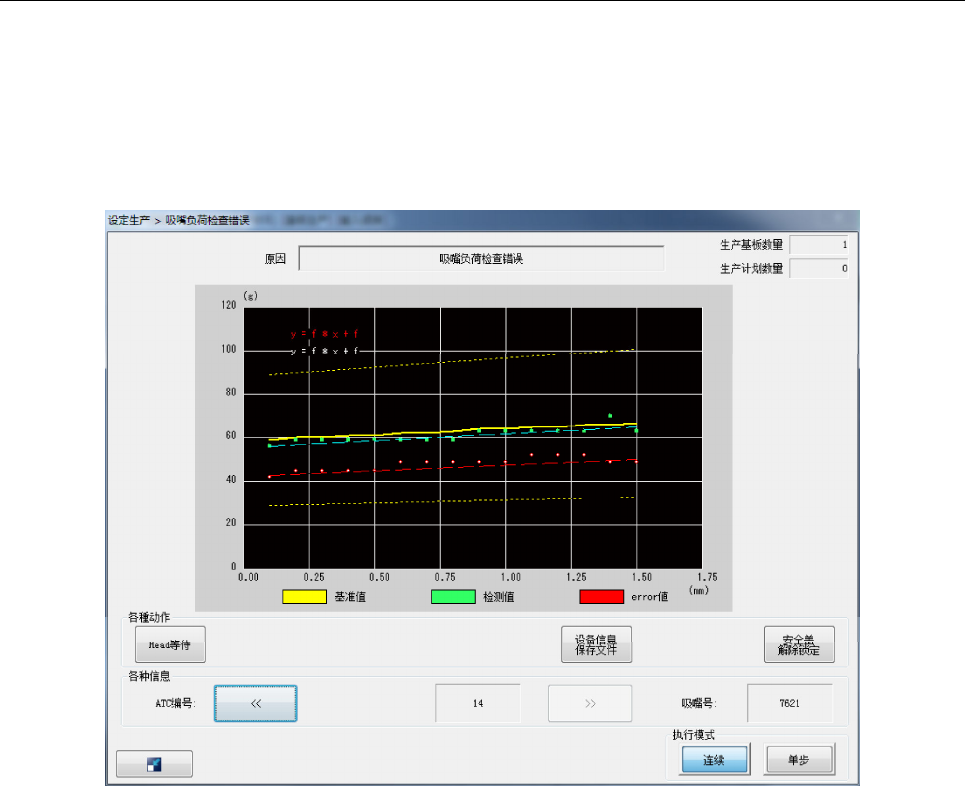

将[进行生产中负荷吸嘴检查]设定为有效后，当生产开始时或基板搬入时，会进行负荷检查，发
生错误时生产暂停，以图形显示错误时的负荷测量数据、当前的设定数据、理论值。
要使用以往的负荷校正式的值进行生产时，请按＜START＞开关。
要中断生产时，请按＜STOP＞开关。
第 2 部 功能详解篇 第 12 章 选项组件
12-89
12-13 共面性
12-13-1 功能概要
本机为使用激光射线检查电子元件的共面性的装置｡
在激光射线（Y 方向）与直交的方向（X 方向）上，使被测量物的元件以一定速度移动，用摄像机拍
摄照射到测量对象上的激光束不规则反射，制作 3D 图像进行非接触式的变位测量。
◇ 本机以预先送入贴片机的元件信息为基础，从取得的 3D 图像对元件的好坏进行判定（检查电极
的高度）。
激光束
摄像机
共面 传感器
VCS 单元
第 2 部 功能详解篇 第 12 章 选项组件
12-90
使用共面传感器时，必须操作共面传感器用的钥匙。
插入钥匙，逆时针旋转即可使用。
◇ 可使用
◇ 不可使用
共面传感器使用的是激光等级 3B 的产品。
激光照射到眼睛或皮肤会有危险。切勿直视或触摸激光。
护罩打开时即使进入维护模式，共面传感器也不能使用。
不会进行扫描动作・激光的照射。
如果不按照此处的规定的步骤进行控制及调整，会受到危险的激光照射。
共面钥匙
