第 1 部 基本篇 第 3 章 维护 3-27 3-3 注油 1) 用注油枪 从 XY 轴直动单元 的润滑油注油孔 注入润滑油。 使用润滑脂枪 / 注油嘴 40127626 GRE ASE_G UN 40127627 GRE ASE_G UN_NO ZZLE ※ 于注油嘴，请把 上述润滑脂 枪上标准配备的注 油嘴更换为 40127627 GREA SE_GUN_N OZZLE 后使用。 为防止突然起 动造成 事故，请切断电源后 ，再进行…
第 1 部 基本篇
第 3 章 维护
3-26
清扫部位

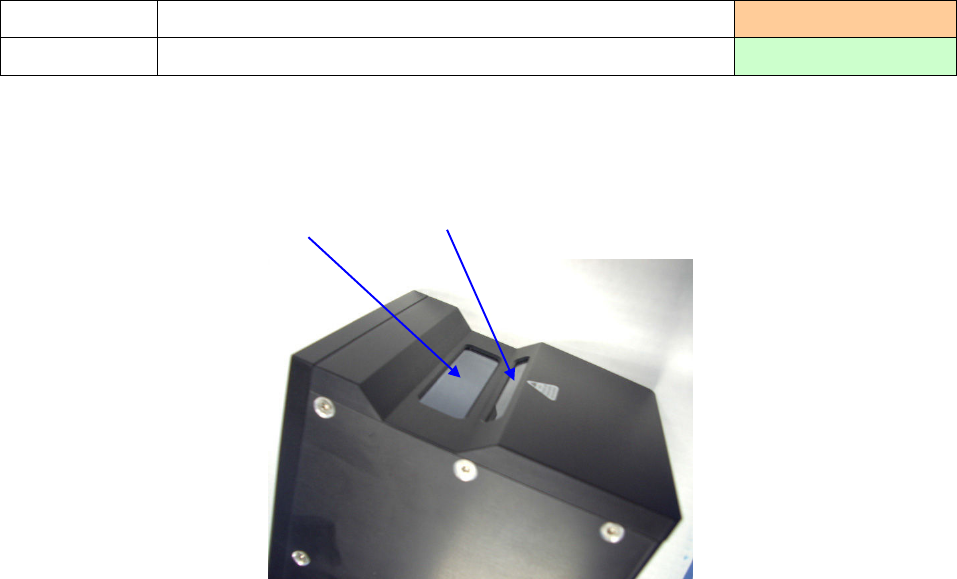

3-2-18 共面性传感器(选购项)
实施频度：每天
清扫内容 清扫过滤器单元的灰尘、异物 使用工具：抹布
1) 用干净的干布或纱布擦拭过滤器单元（投射光窗口／接收光窗口）的脏污。
接收
光
窗
口
投
射
光
窗
口
第 1 部 基本篇
第 3 章 维护
3-27
3-3 注油

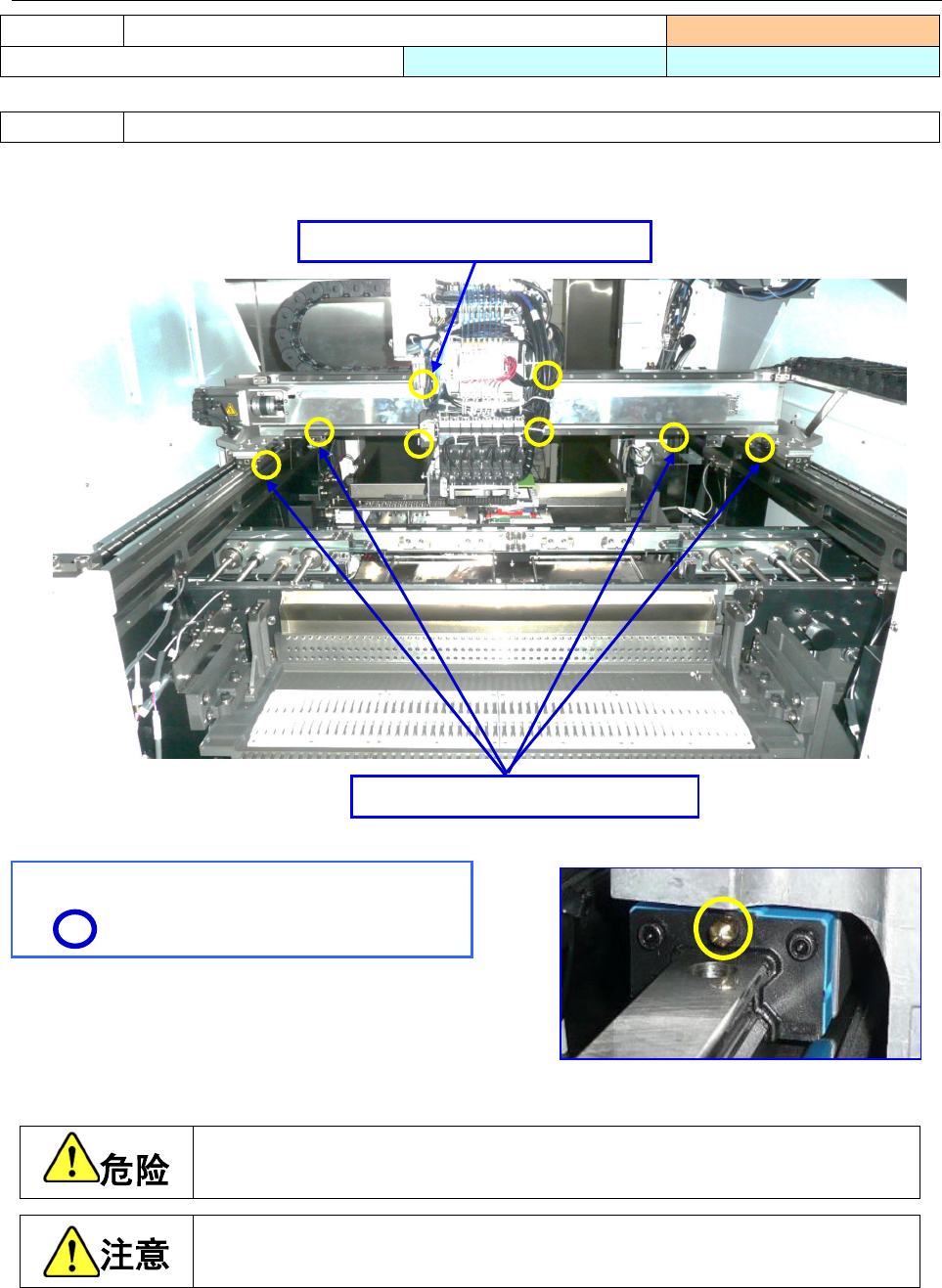

1) 用注油枪从 XY 轴直动单元的润滑油注油孔注入润滑油。
使用润滑脂枪/注油嘴
40127626 GREASE_GUN
40127627 GREASE_GUN_NOZZLE
※ 于注油嘴，请把上述润滑脂枪上标准配备的注油嘴更换为
40127627 GREASE_GUN_NOZZLE 后使用。
为防止突然起动造成事故，请切断电源后，再进行维护作业。
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3
-
3
-
1
XY 轴直动单元
实施频度 ：每 6 个月
使用工具 ：注油枪
使用润滑油 ：6459 润滑油 N
注油位置 XY 轴直动单元
X
轴直动单元
轨道
上下左右
4
处
Y 轴直动单元轨道 上下前后 4 处
※注油位置
圆圈部位
LM
导轨 润滑油注油孔
第 1 部 基本篇
第 3 章 维护
3-28

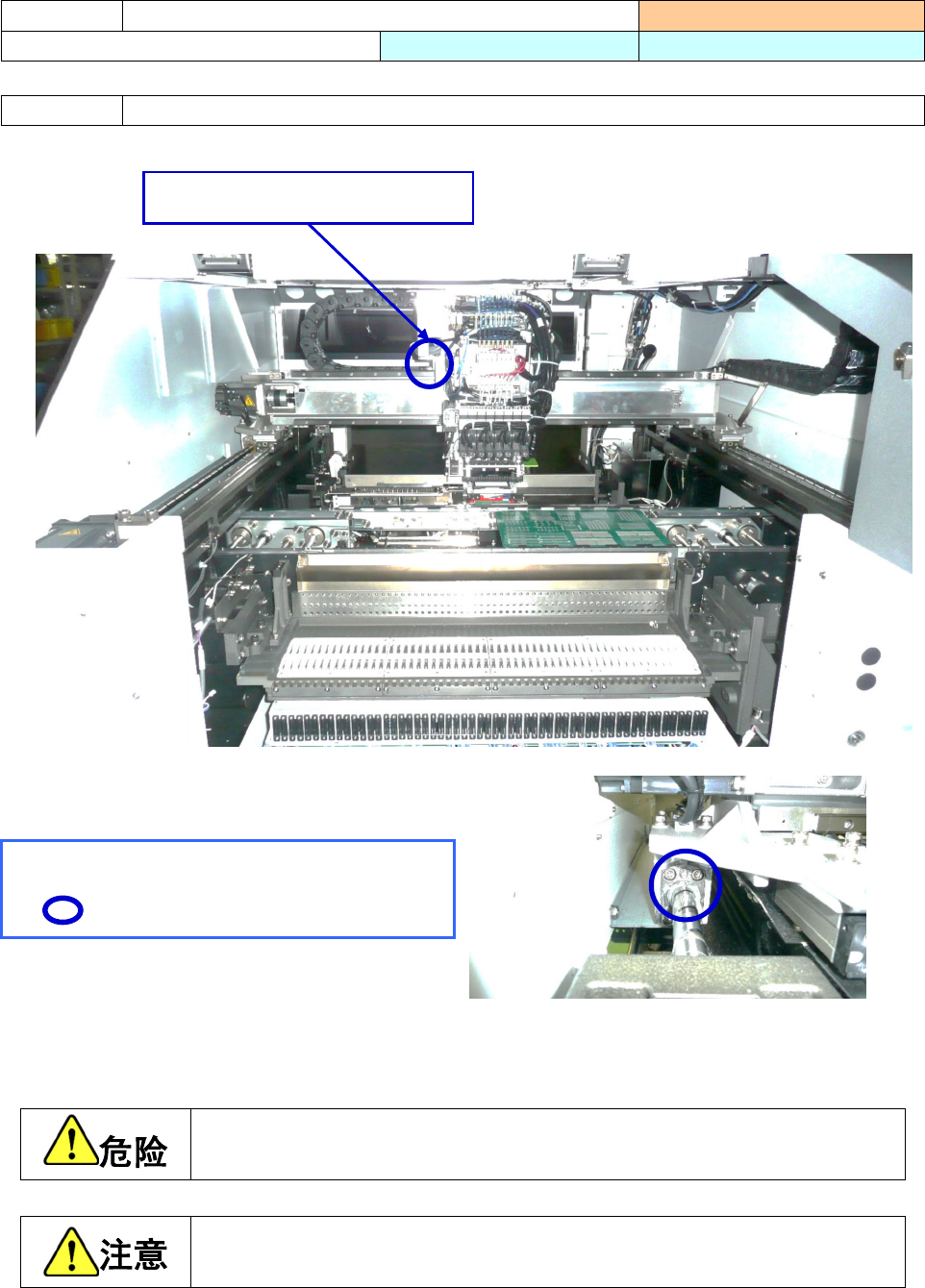

1）用注油枪，从 X 轴滚珠丝杠的润滑油注油孔注入润滑油。
使用润滑脂枪（泵）/注油嘴
40098975 NSK_HGP
40106055 FLEXIBLE_NOZZLE
※ 关于注油嘴，使用上述润滑脂枪上标准配备的注油嘴也能注油，
但使用 40106055 FLEXIBLE_NOZZLE 比较方便。
为防止突然起动造成事故，请切断电源后，再进行维护作业。
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3
-
3
-
2
X/Y 轴滚珠丝杠
实施频度 ：每 2 个月
使用工具 ：手持油泵
使用润滑油 ：NSL 润滑油
注油处 X 轴滚珠丝杠（润滑油注油孔）
※注油位置
圆圈部位滚珠丝杠 注油孔
Ｘ/Y 轴滚珠丝杠 3 处
