第 2 部 功能详解篇 第 12 章 选项组件
12-59
12-10-7-2 输入标记坐标
把标记类型设置为 [焊锡] 后，在标记坐标值（标记 X、标记 Y）框里输入 2 点或 3 点需要识别的焊
锡贴片位置坐标。
但，若把标记类型设置为 [展开焊锡] 时，偏离基准电路的坐标值，也要按基准电路坐标值输入。
12-10-7-3 示教
把光标对准 [TI] 位置，按下操作区域的[示教]按钮，进行焊锡标记示教。
* 因使用焊锡，每个示教点的明亮度可能不匀，请进行示教，但不要使用复制图案。
(1)
边看 VCS 监视器，边调整[垂直照明]、[外圈照明]、[对比度图案]等各种参数，使焊锡印刷和基板
呈现明显的对比度。
请在编辑框直接输入数值，或选择编辑框右侧的箭头，变更各种参数。
垂直照明主要影响焊盘和保护膜部分的明亮度，焊锡照明主要影响焊锡的明亮度。
・ 焊锡印刷识别时，会把基板的电极图案等亮度高的部分的亮度变为 0。
因此，要调整垂直照明和焊锡照明的参数，使电极焊盘部分达到最高亮度，焊锡的亮度
变为中等，其他部分变暗。
・ 由于焊锡印刷表面有凸凹，在调整 2 值化阈值或识别时，如果焊锡印刷内部有黑斑点
状（亮度 0）部分，应把照明设置值降低一些。
・ 对比度图案，是变更摄像机感应度的参数。调整照明无效时，要选择能使焊锡印刷与基
板对比度达到较佳效果的号码。
示教时，也可在[识别焊锡标记的条件设置]画面上用自动调整功能自动设置参数。
调整结束后，选择[确定]。修改调整值后进入下一个工序。
选择[应用]按钮后，调整值即会更新。选择 [取消]，即停止示教。
第 2 部 功能详解篇 第 12 章 选项组件
12-60
・识别画面示例（左：太亮，中：良，右：太暗）
(2) 2
操作上下箭头键，调整 2 值化阈值，使监视器显示的焊锡单独明亮。
* 如下图的电极焊盘的轮廓线所示，1 个像素程度的焊锡以外的光泽，不影响识别。
进行示教时，也可在 [识别焊锡标记的条件设置] 画面上，通过自动调整功能，自动设置参数。
此外，调整阈值有困难时，可按画面右下的 PREVIOUS 按钮回到调整照明画面，重新调整照明。
焊锡
电极焊盘
基板阻焊剂部分
1 个像素程度的轮廓线粗
度，不影响识别。
第 2 部 功能详解篇 第 12 章 选项组件
12-61
(3)

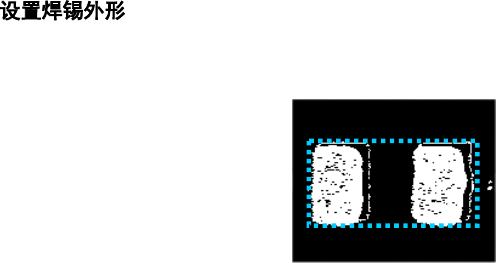

操作画面，指定 1 组与焊锡印刷外接的窗框左上、右下 2 点后，选择确定键。
